Шифраторы и дешифраторы

Преобразователи кодов

Лекция 22

Устройства, которые производят перекодирование, т.е. замену одного кода другим кодом ему эквивалентным, называют преобразователем кодов. Преобразователь имеет n входов и k выходов, причем соотношение между ними может быть любым. Преобразователи кодов выпускаются в интегральном исполнении для выполнения распространенных операций:

- преобразователи двоично-десятичного кода в двоичный;

- преобразователи двоичного кода в двоично-десятичный;

-преобразователи двоичного кода в код управления семисегментными индикаторами.

Преобразователи двоичного кода в код управления семисегментными индикаторами широко применяются в системах индикации цифровых значений.

Индикатор состоит из семи светодиодов, образующих цифру «8». Включая и выключая отдельные диоды (сегменты) можно получить изображение цифр от «0» до «9» и знаков, используемых в 16-ричной системе. На рисунке 22.1 показано подключение семисегментного индикатора к преобразователю кодов.

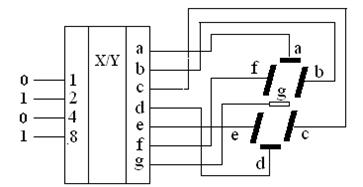

Рисунок 22.1 - Преобразователь кодов и семисегментный индикатор

Разновидностью преобразователей кодов является шифратор. Шифратором называют преобразователь кодов, который имеет n входов и k выходов, причем при подаче сигнала только на один из входов, на выходах появляется двоичный код, эквивалентный возбужденному входу. Примером шифратора может служить преобразователь 8-ми разрядного единичного кода в двоичный код (рисунок 22.2). Шифратор имеет восемь входов соответствующих значениям от 0 до 7, и четыре выхода, с соответствующими весовыми коэффициентами 1,2,4,8. Рассмотрим принцип построения шифратора. Если на все входы подать нулевые уровни, то все выходы будут также иметь нулевые уровни. Если подать высокий уровень на вход «1», то на выходе 1 появится высокий уровень, который будет появляться при подаче высокого уровня на любой из нечетных входов.

Рисунок 22.2 - Схема шифратора и его условное графическое обозначение

Следующий выход 2, он будет появляться при подаче сигнала на вход, номер которого в двоичном представлении содержит число 2. Это входы с номерами 2,3,6,7. Третий выход соответствует числу 4, он будет появляться при подаче сигнала на вход, номер которого в двоичном представлении содержит число 4. Это входы с номерами 4,5,6,7. Как видно из построений, число выходных шин меньше, чем входных, что позволяет передать информацию по меньшему числу шин. Для обратного преобразования используют дешифраторы.

Дешифратором называют преобразователь кодов, который имеет n входов и k выходов, причем каждой комбинации сигналов на входе соответствует единичный сигнал только на одном выходе. Дешифраторы часто применяются для обратного преобразования двоичного кода в единичный. Дешифратор имеет число входов равное разрядности двоичного кода, число выходов разрядности унитарного кода. Рассмотрим простейший, который используется для преобразования двоичного кода с выхода двухразрядного счетчика (рисунок 22.3,а) в единичный код. Дешифратор имеет два входа и четыре выхода. Каждой комбинации входных сигналов соответствует единичный сигнал только на одном из выходов, как показано в таблице (рисунок 22.3,b). Дешифратор (рисунок 22.3,c) содержит два элемента НЕ и четыре элемента И. Схема соединения составлена так, чтобы на входы элемента И подавались единичные уровни, которые соответствуют значению унитарного кода на выходе. Так, чтобы получить высокий уровень на выходе y0 на входы элемента И необходимо подать сигналы и . Условное графическое обозначение такого дешифратора показано на рисунке 22.3.d

Рисунок 22.3 - Счетчик двухразрядный (а),

таблица истинности дешифратора (b), схема дешифратора (с),

условное графическое обозначение дешифратора (d)
