Методические рекомендации по выполнению работы

2.1. Лабораторную работу выполняет группа в составе 3-4 человека.

Перед началом работы преподаватель дает конкретное задание на определение концентрации определенного вещества.

Отчет по выполняемой работе составляется каждым курсантом (студентом) индивидуально и предоставляется преподавателю для проверки и зачета.

2.2. Практической частью лабораторной работы предусмотрено: приготовление индикаторной трубки, приготовление фильтрующего патрона, проведение анализа состояния воздуха в определенном объеме.

2.2.1. Приготовление индикаторной трубки.

В один из концов стеклянной трубки вставляют стержень, в другой конец закладывают слой ваты. Вату сжимают штырьком до толщины 0,5 мм. Вынимают стержень и через воронку с оттянутым концом в трубку до края насыпают индикаторный порошок. Постукиванием по стенке трубки стержнем порошок уплотняют, накладывают слой ваты с другого конца толщиной 0,5 мм и сжимают штырьком. Расстояние от ватных заглушек до концов трубки составляет около 5 мм.

Необходимо иметь в виду, что слабое уплотнение порошка в трубке способствует увеличению длины окрашенной части и размытости границы. Остатки порошка из ампулы пересыпают в запасную ампулу и заливают её. Для герметизации концы индикаторной трубки обертывают фольгой и заливают сургучом или воском.

2.2.2. Приготовление фильтрующего патрона.

Фильтрующий патрон предназначен для улавливания посторонних веществ и поглощения водяных паров. Фильтрующий патрон представляет собой стеклянную трубку (гладкую или перетяжками), имеющую сужения с обоих концов.

В узкий конец трубки вкладывают ватную заглушку толщиной 5 мм. К более широкому концу с помощью отрезка резиновой трубки присоединяют воронку с широким концом и насыпают из ампулы поглотительный порошок. Сняв воронку, уплотняют порошок и закрывают ватной заглушкой. Герметизируют фильтрующий патрон, надевая на его концы отрезки резиновых трубок, в которые вставляются стеклянные заглушки (рис.2.1).

Остатки поглотительного порошка запаиваются в запасную ампулу.

2.2.3. Проведение анализа.

- открыть крышку воздухозаборного устройства, отвести пружиной стопор, вставить шток в направляющую втулку таким образом, чтобы необходимый для просасывания объем воздуха, указанный на головке штока был направлен в сторону стопора:

- давлением руки на головку стопора сжать сильфон до защелкивания стопора в верхнем положении;

- освободить индикаторную трубку от сургучной заливки и присоединить к резиновой трубке воздухозаборного устройства;

- вынуть стеклянную трубку из конца фильтрующего патрона и через отрезок резиновой трубки соединить патрон с индикаторной трубкой;

- свободный конец фильтрующего патрона присоединить к гибкому шлангу сосуда, из которого производится забор воздуха;

- освободить гибкий шланг от зажима;

- слегка надавить рукой на головку штока, другой рукой отвести отпор. Как только шток пойдет вверх, стопор отпустить;

- выдержать общее время просасывания исследуемого воздуха, указанное на крышке малой коробки. Ход штока вверх для просасывания нужного объема воздуха ограничен захождением стопора в нижнее фиксирующее углубление. При этом слышен щелчок. После защелкивания движение штока прекращается,

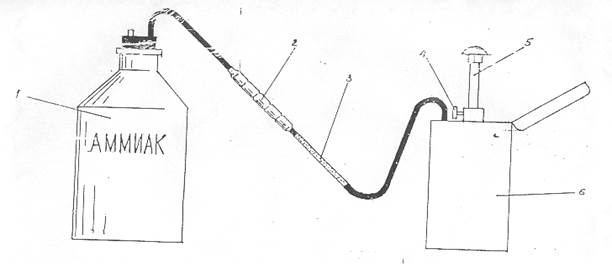

Рис.2.1. Лабораторная установка в сборе

1 – сосуд с загрязненным воздухом. 2 – фильтрующий патрон. 3 – индикаторная трубка.

4 – стопор. 5 – шток. 6 – воздухозаборное устройство.

- но просасывание воздуха продолжается вследствие остаточного вакуума в сильфоне;

- снять индикаторную трубку, приложить к измерительной шкале и по высоте окрашенной части порошка определить концентрацию газа (паров) в воздухе;

- сравнить полученный результат с ПДК (табл.2.1).

2.2.4. Составление отчета

В оформление и содержание отчета входит:

- титульный лист;

- целевая установка;

- краткие теоретические сведения;

- краткое описание прибора;

- таблица результатов исследования по форме (табл. 2.3);

Таблица 2.3

Исследуе-мый газ (пары)	Объем просасы-ваемого воздуха, мл	Продол-жительно-сть хода штока, с	Общее время просасы-вания, с	Цвет индикаторного порошка после просасывания	Измеренная концентра-ция, мг/м^3	ПДК, мг/м^3

- выводы.

2.2.5. Разберите лабораторную установку, уложите детали в коробку ЗИП.

3. Меры безопасности.

3.1. Неосторожность при обращении с лабораторным оборудованием может привести к разрушению стеклянных принадлежностей, травмированию рук и загрязнению воздуха помещения порошком.

3.2. При нарушении последовательности действий при соединении элементов прибора можно разрушить мембрану сильфона.

3.3. В связи с возможностью возникновения опасностей при выполнении лабораторной работы необходимо соблюдать следующие меры предосторожности:

3.3.1. При подготовке универсального газоанализатора к проведению анализа строго руководствоваться п.2.2.3, не меняя последовательности проведения операций. Сжимать штоком сильфон можно только до подсоединения индикаторной трубки и фильтрующего патрона к воздухозаборному устройству, не наклоняя лицо над прибором.

3.3.2. При приготовлении индикаторной трубки и фильтрующего патрона пользоваться только специальными приспособлениями из комплекта прибора. Набивку трубок производить осторожно, не прикладывая излишних усилий.

3.3.3. Не допускать просыпания порошков, попадания их на кожу, в глаза, дыхательные пути.
