Мета роботи: вивчити принцип дії, конструкцію накопичувача на гнучких магнітних дисках і накопичувача на твердих магнітних дисках. Ознайомитися з їх роботою, визначити їх параметри.

Обладнання: персональний комп’ютер, оснащений накопичувачем на ГМД і ТМД, осцилограф.

Накопичувачі на гнучких магнітних дисках (НГМД) чи на флоппі-дисках (Floppy Disk Drive - FDD - привід змінного диска) давно застосовуються в ПК. В даний час нові ПК комплектуються FDD (дисководами) формату 3,5’’ (діаметр магнітного диска 3,5 дюйми), але зустрічаються застарілі приводи 5,25’’.

Магнітний запис інформації здійснюється шляхом зміни напрямку намагнічування магнітного шару диска за допомогою двох голівок запису-зчитування. Читання здійснюється цими ж голівками, коли при русі магнітоносія щодо голівки при зміні напрямку намагніченості в голівці наводяться електричні імпульси, що підсилюються і після проходження через електроніку дозволяють відновити записану інформацію.

Дисководи по конструкції бувають подвійної щільності (DD - Double Density) і високої щільності (HD - High Density), причому обидва терміни застосовуються і до FDD 3,5’’, і до FDD 5,25’’. Дискети для них позначаються в такий же спосіб.

Технічні характеристики НГМД приведені в таблиці 2.1.

Конструктивно дисководи як 3,5’’, так і 5,25’’, складаються з наступних основних блоків:

· корпус - як правило, для FDD 5,25’’ литий з алюмінію, а для 3,5’’ - штампований зі сталевого листа;

· двигун приводу в обертання диска;

· голівки запису-читання;

· кроковий двигун приводу голівок;

· керуюча електроніка.

Таблиця 2.1

Параметри	Тип дисковода
3,5’’ DD	3,5’’ HD	5,25’’ DD	5,25’’ HD
Ширина, мм	101,6	101,6
Висота, мм	25,4	25.4
Довжина, мм
Форматована ємність, Кб
Швидкість обертання, об/хв
Щільність доріжок, дор/дюйм
Кількість доріжок на поверхню
Кількість секторів на доріжку
Швидкість передачі даних, Кб/с
Час позиціювання голівки, мс
Час позиціювання голівки між сусідніми доріжками, мс
Час доступу, мс
Час наробітку на відмовлення, годин

Дискети 5,25’’ і 3,5’’ відрізняються не тільки розмірами, але і конструкцією. У дискеті 5,25'' гнучкий пластмасовий диск діаметром 13,3см, розміщений у гнучкий пластмасовий футляр розміром 13,4´14,4см, оболонка якого зсередини покрита тонким шаром фетру, для запобігання магнітного шару диска від механічних ушкоджень. У центрі диска і, відповідно, футляра, мається круглий отвір для фіксації диска на шпинделі двигуна приводу. На футлярі по обидва боки маються довгасті овальні вирізи для доступу до поверхні магнітного шару голівок запису-читання. Так як ці отвори постійно відкриті, для запобігання від механічного ушкодження дискета повинна міститися в паперовому конверті, і витягатися тільки в міру необхідності. Крім того, на футлярі мається отвір для виявлення спеціального індексного отвору на диску, що служить крапкою відліку для пошуку інформації при роботі диска. Невеликий прямокутний виріз на краю дискети служить для захисту дискети від випадкового запису інформації, і, як наслідок, утраті наявної. Якщо заклеїти цей виріз спеціальною непрозорою липкою стрічкою, то електроніка FDD не дозволить записувати на дискету інформацію.

У конструкції дискет 3,5’’ усунуті недоліки дискет 5,25’’. Для більш надійного захисту від механічного ушкодження вони мають твердий пластмасовий футляр. Для захисту магнітного шару диска від випадкових торкань виріз для голівок запису-читання закритий зсувною металевою заслінкою, що відкривається, коли дискета вставляється в привід, і автоматично закривається пружиною при витягу дискети. Завдяки поліпшенню центрування дискети в приводі, допускається більш точне позиціювання голівок і більш тісне розташування доріжок, що разом з більш високою якістю магнітного шару дозволяє одержати більший обсяг записуваної інформації при менших розмірах Для захисту від запису служить невелика механічна засувка, розташована в куті в зовнішнього краю дискети. В іншому куті з цього ж краю в дискетах HD мається невеликий квадратний отвір, якого немає в дискетах DD. По наявності цього отвору електроніка дисковода автоматично розпізнає тип дискети.

Інформація на дискетах записується у виді послідовностей нулів і одиниць, яким відповідає перемагнічування магнітного шару в одну чи іншу сторону. Запис виробляється голівкою запису-читання, яка торкається диска при його обертанні по концентричних доріжках (Tracks). Коли диск робить один оберт і доріжка закінчується, кроковий двигун зміщає голівку на частки міліметра на наступну доріжку і так далі, від краю до центра диска. Робочих поверхонь у диска дві, для кожної поверхні служить окрема голівка, але переміщаються з доріжки на доріжку вони одночасно. Нумерація доріжок загальна для обох поверхонь: верхня поверхня має номер «0», нижня - «1», тому доріжки нумеруються так: 0-я - верхня найзовнішня на диску, 1-я - нижня під нею, 2-я - верхня на крок ближче до центра, 3-я - нижня під нею і так далі.

Кожна доріжка за допомогою магнітної розмітки поділена на сектори (Sectors), у яких записується блок інформації - 512 байт, і запис і, читання виробляються не окремими байтами, а блоками. Відлік секторів для дискет 5,25’’ починається від індексного отвору на диску, для дискет 3,5’’ застосовується магнітна розмітка доріжок на сектори. Процес розмітки називається форматуванням. При форматуванні дискет вся інформація, що малася раніше на дискетах, безповоротно знищується. При цьому виробляється не тільки розмітка дискети, але і запис деякої кількості службової інформації. Наприклад, перший сектор нульової доріжки - це так називаний Boot Sector, чи завантажувальний сектор. У ньому міститься мінімальна інформація, що дозволяє запустити операційну систему з дискети при включенні ПК. Крім того, деякий простір диска займає таблиця розміщення файлів (FAT - File Allocation Table), що дозволяє відшукати потрібну інформацію на диску, причому «для підстрахування» маються дві однакові копії FAT.

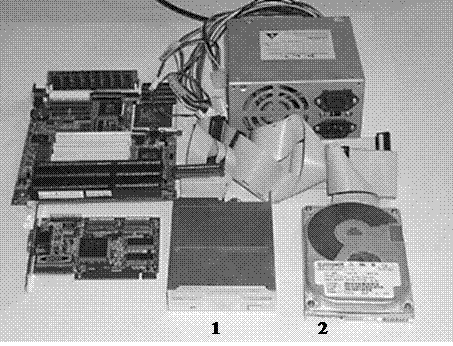

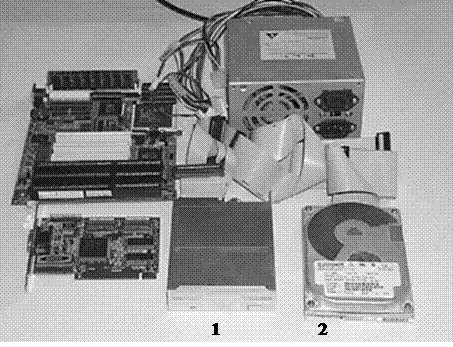

Рисунок 2.1 – Основні компоненти ПК. Цифрами позначені:
