Пускатели серии ПМЕ

Устройство и принцип действия пускателя переменного тока

Монтаж магнитного пускателя.

Цель работы: Изучить принцип действия магнитного пускателя на примере схемы включения цепи освещения.

Оборудование и материалы: конспект лабораторной работы, учебный стенд №1, набор отверток, пассатижи, монтажный нож, монтажные провода.

План работы:

1. Изучить устройство и принцип действия магнитного пускателя.
2. Изучить принципиальную электрическую схему подключения магнитного пускателя.
3. По принципиальной схеме составить монтажную схему.
4. Подключить все необходимые провода на учебном стенде в соответствии с монтажной схемой.
5. Пригласить преподавателя для проверки собранной схемы и пробного включения. НАПОМИНАЕМ! ПОДКЛЮЧАТЬ УЧЕБНЫЙ СТЕНД К ЭЛЕКТРИЧЕСКОЙ СЕТИ БЕЗ ПРЕПОДАВАТЕЛЯ ЗАПРЕЩЕНО!
6. После успешной сборки и проверки учебного стенда – лабораторную работу привести в исходное состояние, оборудование и материалы сдать преподавателю.
7. Далее, необходимо оформить конспект и данную работу защитить, т. е. ответить на контрольные вопросы по работе.

Теоретическая часть:

Магнитные пускатели переменного тока предназначены в основном для дистанционного управления асинхронными электродвигателями. Осуществляют также нулевую защиту, т.е. при исчезновении напряжения или его снижении на 40-60% от номинального магнитная система отпадает и силовые контакты размыкаются. В комплекте с тепловым реле пускатели выполняют также защиту электродвигателей от перегрузок и от токов, возникающих при обрыве одной из фаз.

Наиболее распространенные серии пускателей с контактной системой и электромагнитным приводом: ПМЕ, ПМА, ПА, ПВН, ПМЛ, ПВ, ПАЕ, ПМ12.

Пускатели выпускаются в открытом, защищенном и пылебрызгонепроницаемом исполнениях, с тепловыми реле и без них, бывают реверсивными и нереверсивными.

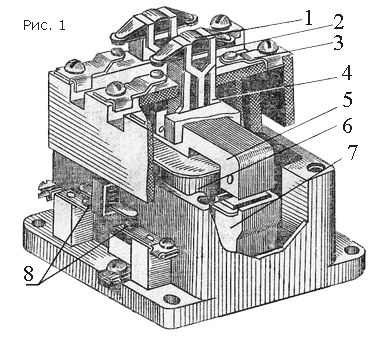

Устройство. Внутри корпуса пускателя (рис. 1) размещена электромагнитная система, включающая в себя неподвижную Ш–образную часть сердечника 7 и обмотку 6, намотанную на катушку. Сердечник набран из изолированных друг от друга (для уменьшения потерь от вихревых токов) листов электротехнической стали. Подвижная часть сердечника 5 (якорь) соединена с пластмассовой траверсой 4, на которой смонтированы контактные мостики 2 с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами 1. Неподвижные контакты припаяны к контактным пластинам 3, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные (блокировочные) контакты 8, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий.

Принцип действия

Принцип действия пускателя заключается в следующем: при включении пускателя по катушке проходит электрический ток, сердечник намагничивается и притягивает якорь, при этом главные контакты замыкаются, по главной цепи протекает ток. При отключении пускателя катушка обесточивается, под действием возвратной пружины якорь возвращается в исходное положение, главные контакты размыкаются.

При отключении магнитного пускателя вследствие перебоев в электроснабжении размыкаются все его контакты, в том числе и вспомогательные. При появлении напряжения в сети пускатель не включается до тех пор, пока не будет нажата кнопка "Пуск". То же происходит, если напряжение в сети снижается до 50—60% номинального.

Если электродвигатель включается рубильником, пакетным выключателем или контроллером, то при перебое в электроснабжении и остановке двигателя схема не нарушится, при восстановлении напряжения двигатель самопроизвольно включится в сеть. Такой самопроизвольный пуск двигателя может явиться причиной аварии или несчастного случая.

При выборе магнитных пускателей прежде всего необходимо обращать внимание на наибольшую допустимую мощность электродвигателя, работой которого будет управлять пускатель. Если магнитный пускатель управляет работой двигателя большей мощности, чем указано в паспорте пускателя, то контактная система пускателя быстро выйдет из строя. Кроме того, необходимо обращать внимание на напряжение, указанное на втягивающей катушке. Если подать напряжение большее, чем номинальное напряжение катушки, то последняя сгорит при первом же включении магнитного пускателя.

Контрольные вопросы:

Для чего нужен магнитный пускатель?

1. Объясните принцип действия магнитного пускателя.
2. Объясните, как работает схема управления магнитного пускателя.
3. Для чего нужны контакты КМ 1.1?
4. Для чего нужен защитный ноль?

Рекомендуемая литература и Интернет источники:

1. А. П. Коломиец, Н. П. Кондратьева, С. И. Юран, И. Р. Владыкин
