Описание опытной установки

ЦЕЛЬ РАБОТЫ

Усвоить методику нормальных испытаний центробежного насоса; провести стендовые испытания насоса типа К и построить его рабочую характеристику.

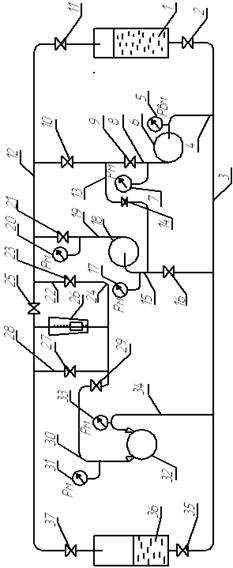

Конструкция испытательного стенда позволяет проводить нормальные испытания одиночного насоса (центробежного типа К и вихревого типа ВК), а также двух одинаковых насосов типа К при их параллельной и последовательной работе. На рисунке 3 представлена принципиальная схема установки. Она включает две цилиндрические емкости, испытуемые насосы, всасывающий и нагнетательный коллекторы, соединительные трубопроводы с запорной и регулирующей арматурой, контрольно- измерительные приборы.

Испытательный стенд 6,18 центробежные насосы типа К, 32 – вихревой насос типа ВК, 9,10,11,14,16,21,23,25,27,29,35,37 – вентили, 5,7,17,20,31,33 – манометры и мановакууметры, 26 – ротаметр, 3,4,12,13,1522,24,30,34 - трубопроводы

Насосы установлены на металлической раме на высоте 1050 мм (насосы 1,5 К-6) и 1350мм (насос ВК) от всасывающего коллектора и в зависимости от степени заполнения емкостей, могут работать с положительной и отрицательной высотой всасывания. Наличие двух емкостей при соответствующей обвязке насосов позволяет проводить испытания по двум следующим схемам:

1) перекачка воды из первой емкости во вторую;

2) работа насосов на одну емкость по схеме замкнутой циркуляции.

Управление насосами осуществляется со специального щитка, где установлены пакетные включатели, кнопки “ПУСК” и “СТОП” на каждый агрегат.

Контроль и регистрация параметров насосов обеспечивается приборами давления (мановакуметрами и манометрами), расхода (ротаметром) и мощности (ваттметром).
