Список используемых источников

1 Осипов, В.К. Справочник по машиностроительному черчению / В.К. Осипов, А.А. Чекмарев. – Изд. 2-е перераб. – М.: Высш.шк., 2000. – 493 с.

2 Рыбин, Н.Н. Предприятия автосервиса. Производственно-техническая база: учеб. пособие / Н.Н. Рыбин. – Изд. 2-е перераб. и доп. – Курган: Изд-во Курганского гос. ун-та, 2005. – 147 с.

3 Георгиевский, О.В. Правила выполнения архитектурно-строительных чертежей: справочное пособие / О.В. Георгиевский. – Изд. 2-е перераб. и доп. – М.: АСТ, Астрель, 2005. – 104с.

ПРИЛОЖЕНИЕ А

(справочное)

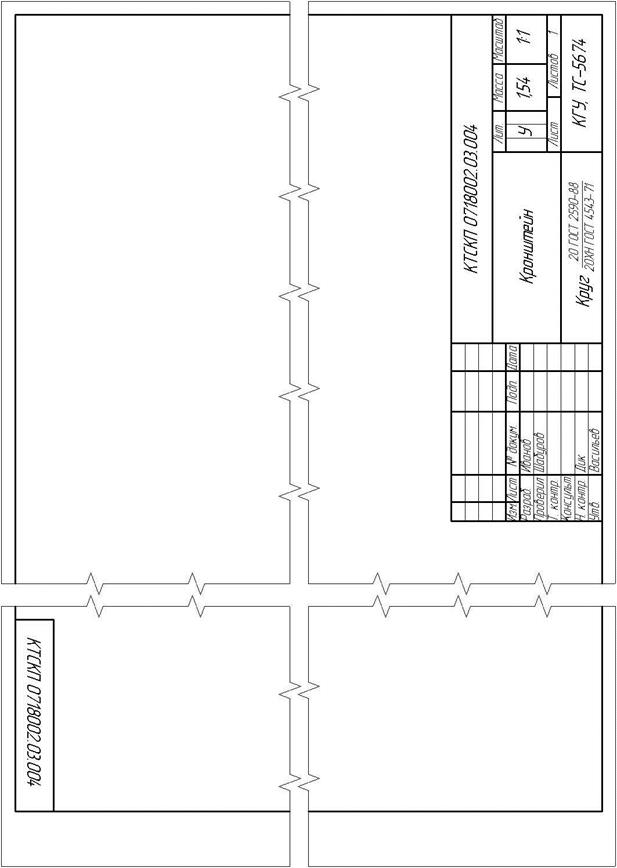

Пример заполнения основной надписи

ПРИЛОЖЕНИЕ Б

(справочное)

Пример заполнения спецификации

Рисунок Б.1 – Размеры и пример заполнения спецификации

ПРИЛОЖЕНИЕ В

(справочное)

Форма и расположение на листе экспликации зданий и сооружений и таблицы показателей генерального плана

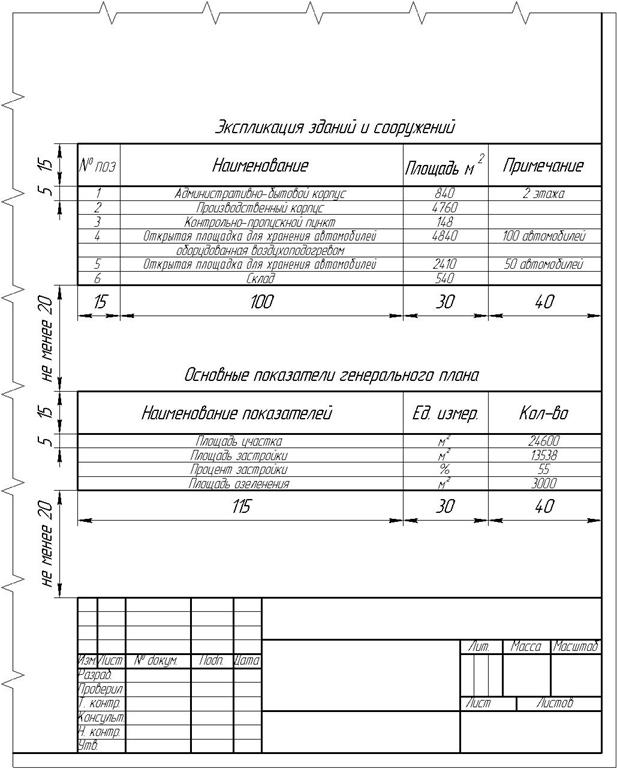

Рисунок В.1 – Расположение на листе и заполнение экспликации зданий и сооружений и таблицы показателей генерального плана

ПРИЛОЖЕНИЕ Г

(справочное)

Условные графические обозначения на чертежах генеральных планов

Таблица Г.1 – Условные графические обозначения и изображения зданий и сооружений

Наименование	Обозначение и изображение
Здание (сооружение)
а) наземное, с указанием отмостки и количеством этажей (до 5 этажей – точками, более 5 – цифрами)
б) подземное
в) нависающая часть здания
г) подлежащие реконструкции
Элементы генеральных планов и сооружений транспорта, подлежащие разборке или сносу
Навес
Проезд, проход в уровне первого этажа здания (сооружения)
Переход (галерея)
Высокая платформа (рампа) при здании (сооружении)
Платформа (с пандусом и лестницей)
Ограждение территории с воротами
Продолжение таблицы Г.1
Площадка, дорожка, тротуар:
а) без покрытия
б) с булыжным покрытием
в) с плиточным покрытием
г) с оборудованием (условном изображении для примера показан однобалочный мостовой край на площадке без покрытия)
Автомобильная дорога

Таблица Г.2 – Условные графические обозначения элементов озеленения

Наименование	Обозначение
1 Дерево
2 Кустарник:
а) обычный
б) вьющийся (лианы)
в) в живой изгороди (стриженый)
4 Цветник
5 Газон

ПРИЛОЖЕНИЕ Д

(справочное)

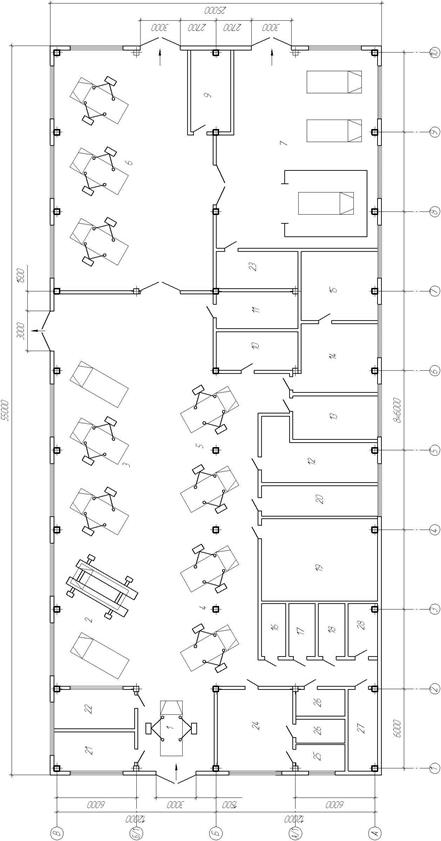

Пример выполнения плана

ПРИЛОЖЕНИЕ Е

(справочное)

Условные графические изображения на планах зданий

Таблица Е.1 – Условные графические изображения строительных конструкций и элементов

Наименование	Изображение
	В плане	В разрезе
1 Перегородка из стеклоблоков Примечание – На чертежах в мас­штабе 1:200 и мельче допускается обо­значение всех видов перегородок од­ной сплошной толстой основной линией
2 Проемы 2.1 Проем (проектируемый без заполнения)
2.2 Проем, подлежащий пробивке в существующей стене, перегородке, по­крытии, перекрытии
2.3 Проем в существующей стене, перегородке, покрытии, перекрытии, подлежащий заделке   Примечание – В поясняющей над­писи вместо многоточия указывают ма­териал закладки
2.4 Оконные проемы: а) с одним переплетом
б) с двумя переплетами
3 Пандус Примечание – Уклон пандуса указывают в плане в процентах (напри­мер 10,5 %) или в виде отношения вы­соты и длины (например 1:7). Стрел­кой на плане указано направление спуска.
Продолжение таблицы Е.1
4 Лестницы 4.1 Лестница металлическая: а) вертикальная
б) наклонная
4.2 Лестница:		В масштабе 1:50 и крупнее
а) нижний марш
б) промежуточные марши		В масштабе 1:100 и мельче, а также для схем расположения элементов сборных конструкций
в) верхний марш   Примечание – Стрелкой указано направление подъема марша
5 Колонна: а) железобетонная: сплошного сечения двухветвевая
б) металлическая: сплошностенчатая двухветвевая   Примечание – Изображение А — для колонн без консоли, Б и В — для колонн с консолью
Окончание таблицы Е.1
6 Ферма   Примечание – Изображение А – для фермы железобетонной, Б – для фермы металлической
7 Плита, панель
8 Двери, ворота 8.1 Дверь однопольная
8.2 Дверь двупольная
8.3 Дверь, двойная однопольная
8.4 То же, двупольная
8.5 Дверь однопольная с качающимся полотном (правая или левая)
8.6 Дверь двупольная с качающимися полотнами
8.7 Дверь (ворота) откатная однопольная
8.8 Дверь {ворота) раздвижная двупольная
8.9 Дверь (ворота) подъемная
8.10 Дверь складчатая
8.11 Дверь вращающаяся
8.12 Ворота подъемно-поворотные

Таблица Е.2 Условное обозначение технологического оборудования и постов на планах зданий

Наименование	Изображение
Наполный пост
Подъемник двухстоечный
Подъемник платформенный ножничного типа
Подъёмник платформенный четырёхстоечный
Подъемник гидравлический двухплунжерный
Осмотровые канавы с входом из траншеи, с ограждением и переходным мостиком
Монорельс с тельфером
Кран-балка на плане здания
Кран-балка на разрезе здания
Продолжение таблицы Е.2
Консольный кран
Конвейер толкающий
Конвейер несущий

Таблица Е.3 –Условные обозначения на планах зданий и помещений

Наименование	Изображение	Наименование	Изображение
Рабочее место		Отсос выхлопных газов
Подвод холодной воды		Местный вентиляционный отсос
Подвод горячей воды		Общеобменная вентиляция
Подвод холодной воды и отвод воды		Розетка переменного трёхфазного тока
Подвод пара		Розетка переменного однофазного тока
Подвод сжатого воздуха		Пожарный щит
Подвод электроэнергии		Гидрант
Условные изображения чертятся тонкими линиям с габаритными размерами от 6 до 12 мм

ПРИЛОЖЕНИЕ Ж

(справочное)

Пример выполнения разреза

Разрез 1-1

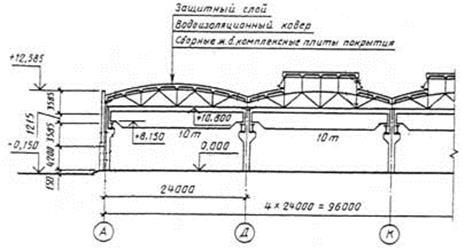

Рисунок Ж.1 – Пример выполнения разреза одноэтажного

производственного здания

Разрез 2-2

­

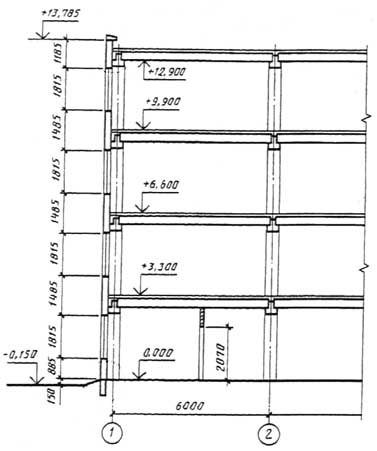

Рисунок Ж.2 – Пример выполнения разреза многоэтажного

производственного здания

Приложение И

(справочное)

Пример выполнения фасада производственного здания

Фасад 1-22

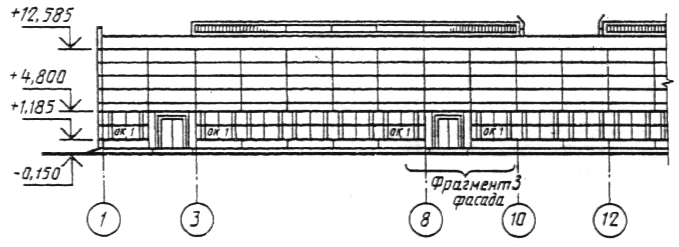

Рисунок И.1 – Пример выполнения фасада производственного здания

Фрагмент 3 фасада

Разрез

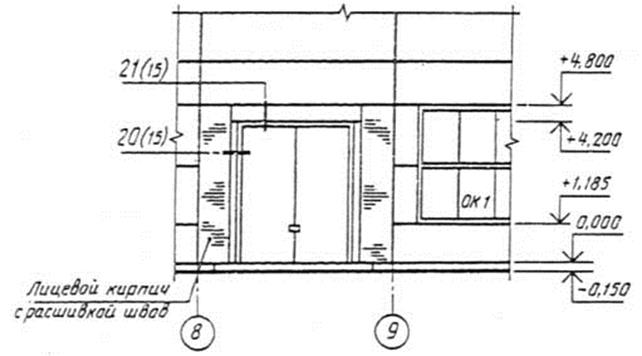

Рисунок И.2 – Пример выполнения фрагмента фасада

производственного здания
