Устройство и подготовка тарелки к работе

Насос Комовского применяется в ряде опытов, осуществляемых при помощи тарелки с манометром и стеклянным колоколом. Ввиду сложности подготовки к работе этого прибора ниже приводится описание его устройства и подготовки к работе.

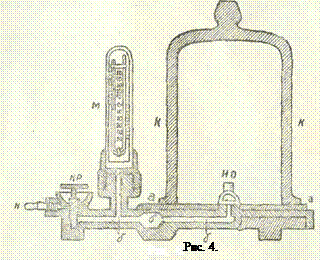

Прибор (рис. 4) состоит из массивного чугунного диска (аа) на низких ножках с соединительным каналом (бб), краном (КР) и ниппелем (Н), манометра со стеклянным колпаком (М) иколокола из толстого стекла (К).

Соединительный канал идет от ниппеля (Н) к отвинчивающемуся ниппелю (НО), помещенному в центре диска (отвинчивающимся ниппелем пользуются при работе без колокола). Кроме того, от соединительного канала идет отвод к манометру (М).

Кран, запирающий соединительную трубку, окружен полусферической чашечкой для наливания масла, что обеспечивает надежное действие крана. Сверху на кране изображена стрелка, острие которой при выкачивании воздуха должно быть направлено к насосу; в других положениях кран запирает канал.

Укороченный манометр находится в стеклянном колпаке с металлической оправой, привинчивающейся к тарелке. Так как колпак и колокол соединены каналом, то давление под колоколом и под колпаком остается одинаковым: показания манометра относятся и к пространству под колпаком, и к пространству под колоколом. В тех случаях, когда работают с тарелкой без колокола, манометр показывает разрежение в сосуде, соединенном с ниппелем тарелки.

Манометр (М) состоит из стеклянной трубки, запаянной с одного конца, изогнутой посередине, наполненной ртутью и укрепленной на миллиметровой шкале. Нижний конец шкалы входит в углубление на стойке и укрепляется в нем при помощи винта, головка которого видна под шкалой, когда отвинчен колпак.

Для подготовки к работе тарелки, полученной из магазина, требуется прежде всего вынуть пробку закрывающую трубку манометра, и удалить из трубки манометра (из открытого колена) излишек ртути. Для удаления пробки и излишка ртути отвинчивают рукой колпак манометра (держа его за оправу) и снимают его. Затем отверткой ослабляют винт, расположенный под шкалой манометра, снимают шкалу с трубкой. После этого осторожно вынимают пробку (проволоку, обмотанную ватой) и удаляют излишки ртути из открытого колена манометра. Для этого нужно расположить манометр над стеклянным сосудом (например, кристаллизатор) и постепенно вводить в открытое колено манометра тонкую стеклянную палочку.

Когда пробка будет удалена и ртуть отлита, шкалу манометра ставят на прежнее место и закрепляют ее, завинчивая пинт. Затем завинчивают колпак, предварительно смазав нарезку салом или техническим вазелином.

После этого наливают в чашечку, окружающую кран, машинное масло (немного ниже краев чашечки) и смазывают салом или вазелином края колокола и тарелки. Тарелка готова к работе.

Для проверки готовности насоса и тарелки присоединяют резиновую трубку, надетую на всасывающий ниппель насоса, к ниппелю тарелки, кран устанавливают острием стрелки к насосу и вращают по часовой стрелке шкив насоса. Через 2—3 минуты начинается опускание ртути в манометре, которое показывает, что насос и тарелка исправны и готовы к работе.

После опытов воздух под колпаком следует впускать постепенно, медленно поворачивая впускную пробку. Пробку следует открывать медленно для того, чтобы не впустить под колокол сразу много воздуха, так как давление может быть повысится, и ртуть в манометре, возвращаясь к первоначальному положению может ударить в запаянный конец стеклянной трубки и разбить ее.

Маховик при транспортировке снимается и укладывается в специальное гнездо в упаковочном ящике.
