Высота всасывания насоса

Высота всасывания насоса относится к числу параметров, имею-щих чрезвычайно важное значение при определении абсолютного положения насоса по отношению к отметке уровня воды в приемном резервуаре или источнике, из которого эта вода перекачивается насосом.

Высота всасывания насоса определяется разряжением, которое обра-зуется в его корпусе. Степень разряжения зависит от превышения внешнего атмосферного давления над внутренним абсолютным давлением всасывания жидкости во входной части рабочего колеса и выражается формулой, м:

, (1.12)

где		- атмосферное давление, Па;
		- давление на входе в насос, Па;
		- скорость жидкой среды на входе в насос, м/с;
		- плотность жидкой среды, кг/м^3.

Различают геометрическую и вакуумметрическую высоту всасывания. Геометрическая высота всасывания Н_г.вс представляет собой разность отметок двух горизонтальных плоскостей, одна из которых проходит через точку полости всасывания насоса (как правило это ось насоса), а вторая совпадает со свободной поверхностью перекачиваемой жидкости в приемном резервуаре или источнике.

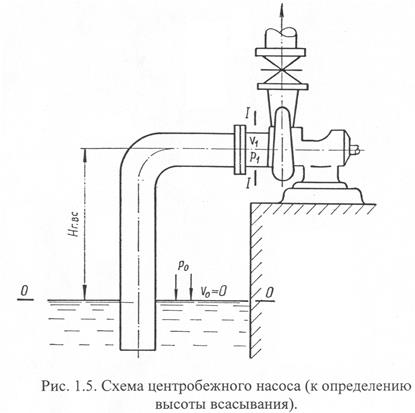

Для определения высоты всасывания и геометрической высоты всасывания Н_г.вс воспользуемся уравнением Бернулли, записанным для сечения 0 – 0 и 1 – 1 относительно плоскости сравнения 0 – 0 (рис. 1.5).

h_п, (1.13)

где		- удельная энергия положения жидкости в сечении 0 – 0, = 0 относительно плоскости сравнения 0 – 0;
		- давление жидкости в сечении 0 – 0,
		- скорость жидкости в сечении 0 – 0, = 0 при постоянном уровне жидкости в источнике;
		- удельная энергия положения жидкости в сечении 1 – 1, м;
		- давление жидкости в сечении 1 – 1, , Па;
		- скорость жидкости в сечении 1 – 1 на входе в насос; , м/с;
	hп	- потери энергии (напора) в трубопроводе от сечений 0 – 0 до 1 – 1; hп = – потери напора во всасывающей линии, м.

С учетом значений этих параметров уравнение (1.13) будет иметь вид

+ Н_г.вс + (1.14)

Отсюда определим геометрическую высоту всасывания:

(1.15)

Так как , выражение (1.15) примет вид,

Н_г.вс = Н_вак – h_вс (1.16)

Из выражения (1.16) получим формулу для определения вакуум-метрической высоты всасывания

Н_вак = Н_г.вс – h_вс (1.17)

Таким образом вакуумметрическая высота всасывания насоса склады-вается из геометрической высоты всасывания Н_г.вс и потерь напора во всасывающем трубопроводе h_вс.
