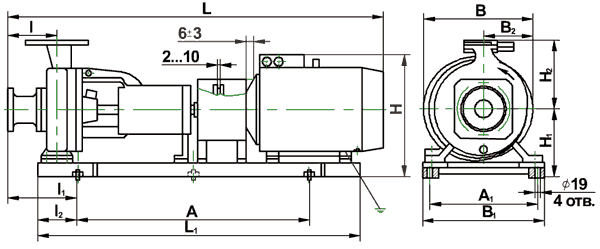

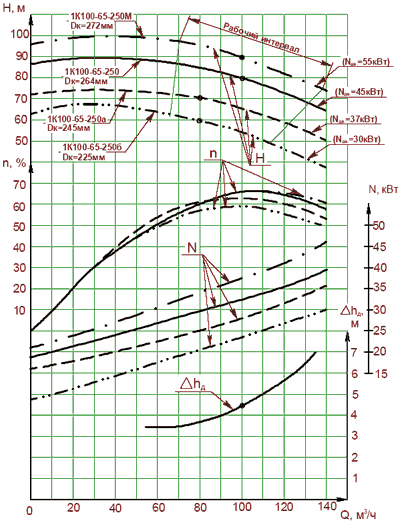

Курсовой проект. Графическая характеристика насоса к 100-65-250 1234567Следующая ⇒ Графическая характеристика насоса К 100-65-250 Габаритный чертеж агрегата к100-65-250   Двигатель Мощн. кВт L L1 l l1 l2 А А1 А2 А3 Н Н1 В В1 В2 Масса. кг 5А200L2             960±1.1 300±1.1 480±1.1 480±1.1             А200L2             960±1.1 300±1.1 480±1.1 480±1.1             4АМН180М2             960±1.1 300±1.1 480±1.1 480±1.1             Вы запрашивали насос к100-65-250. В нашей компании насос к 100-65-250 Вы можете приобрести по самой привлекательной цене. Старое название насоса к 100-65-250 4К6. Мы осуществляем сборку, продажу и ремонт насосов к 100-65-250. Электронасосный агрегат к100-65-250 комплектуется двигателем мощностью 45 киловат, 3000 оборотов в минуту. Так же может быть выполнена подрезка рабочего колеса (А, Б) для уменьшения производительности насоса. Описание насосного агрегата к 100-65-250, рекомендации по установке, пуско-наладке, сервисном обслуживании имеются в паспорте изделия, который идет в комплекте с каждым насосом (при продаже находится в патрубке насоса).

Студент …………………………….

На тему Насосная станция второго подъема

СОСТАВ КУРСОВОГО ПРОЕКТА

1. Пояснительная записка на 15 машинописных страницах.

2. Графическая часть на 1 листе.

КОНСУЛЬТАНТ ПО ТЕХНОЛОГИЧЕСКОЙ ЧАСТИ Локшин А.А.

РУКОВОДИТЕЛЬ

Локшин А.А.

(Подпись, Дата, Ф.И.О)

Уфа 201..

СОДЕРЖАНИЕ

Введение….…………………………………………………………………….4

1 Технологическая часть………………………………………………............5

2. Выбор количества и марки насосов………………………………………..7

2.1. Построение и анализ совместной характеристики «Насосы – напорный водовод»………………………………………………………………………..7

2.2. Определение отметки оси насоса и уровня машинного зала………….10

3. Выбор вспомогательного и механического технологического

оборудования…………………………………………………………………..10

3.1. Выбор дренажных насосов………………………………………………11

3.2. Выбор запорно-регулирующей арматуры………………………………11

3.3. Автоматизация насосной станции……………………………………….12

4.Основные конструктивные решения……………………………………….13

Литература

Введение

Задание на курсовой проект:

Спроектировать насосную станцию II подъема, место расположения –Башкортостан. Суточная производительность НС – 169 тыс. м³/сут, коэффициент часовой неравномерности – 2,00, отметка поверхности земли у насосной станции – 94,7 м, отметка наинизшего уровня воды в резервуаре чистой воды – 91,6 м, отметка поверхности земли в расчетной точке при пожаре – 103,4м, отметка поверхности земли у регулирующего резервуара – 107,1м, длина от НС до РЧВ – 72 м, длина водоводов от НС до населенного пункта – 1827 м, потери напора в сети и водоводах до расчетной точки при максимальном хозяйственно-противопожарном водопотреблении – 2,2 м.

1.Технологическая часть
