РЕКОМЕНДАЦИИ ПО ФОРСИР0ВКЕ ДВИГАТЕЛЕЙ ВСЕХ

ФОРСИРОВКА двигателей КЛАССА ДО 50 см³

Техническая характеристика; мощность двигателя 3,5— 4 л. с. при 6000—6500 об/мин диаметр цилиндра 38 мм, ход поршня — 44 мм, степень сжатия 13, головка цилиндра

со смешенной сферой («жокейская шапочка»), опережение зажигания 1,1—1,6 мм до в.м.т.. бензин с октановым числом не ниже 90 (АИ-93, АН-98. Б-91, Б-95); масло;МС-20

в соотношении 1: 25 с бензином, карбюратор с диаметром диффузора 16—17 мм установлен на расстоянии 120 мм от зеркала цилиндра. Длина впускного тракта 180мм. Свеча с калильным числом 280—300.

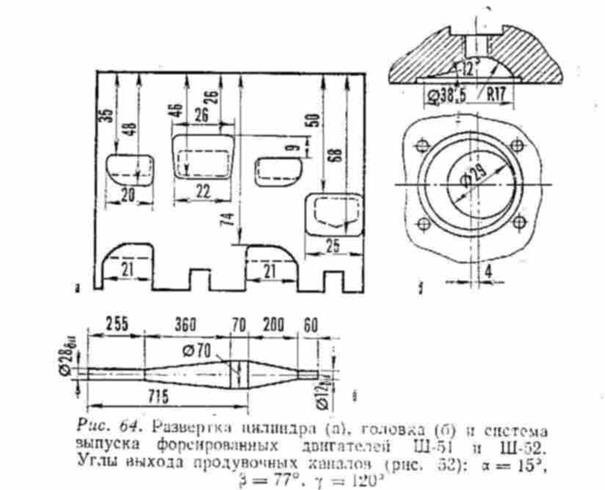

Развертка цилиндра, головка и система выпуска представлены на рис. 64.

Все вышеописанные рекомендации пригодны и для специальных спортивных мотоциклов класса до 50 см³. Материал для изготовления глушителя — листовая сталь 0,8 мм. Изготовить круглые щеки коленчатого вала с последующим заполнением эпоксидной смолой мест выемки металла под балансировку.

Двигатель Ш-53, выпускаемый малыми сериями. Техническая характеристика: после обкатки и регулировки максимальная мощность 4 л. с. при 7000 об/мин; диаметр

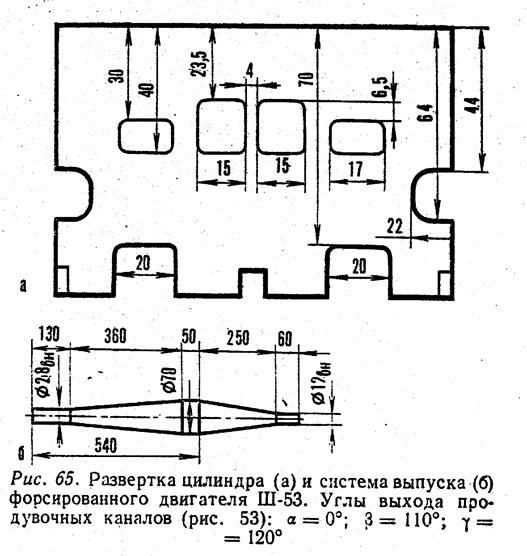

цилиндра 40 мм, ход поршня 39,6 мм. Специально изготовленная рубашка и головка цилиндра с увеличенной площадью охлаждения позволяет сохранять постоянную мощность на форсированном режиме работы (рис. 65).

Карбюратор К-31 с диаметром диффузора 17 мм. Степень сжатия — 11,5. Головка со смещенной сферой — «жокейская шапочка». Опережение зажигания 2,2—2,3 мм до в.м.т. Свеча ПАЛ 14—13 или идентичная ей. Длина впускного патрубка до карбюратора 100 мм.

Двигатель Ш-55, доведенный во ВНИИМотопроме. Техническая характеристика: максимальная мощность 6,16 л.с. при 7150 об/ мин; диаметр цилиндр:; 40 мм., ход поршня 39,5 мм. Опережение зажигания 1,6 мм до в.м.т. Степень сжатия 13,5, головка со смещенной сферой. Бумажный воздушный фильтр ЦКБ или «Ява-350». Карбюратор К55 с диаметром диффузора 20 мм. Длина патрубка до карбюратора 100 мм. Зажигание от магдино МГ-55 К. Зазор в прерывателе 0,3 мм. Бензин АИ-98 — 60% и Б-70—40%

(получается смесь с октановым числом 80). Масло МС-20 в пропорции 1:25 с бензином.

Поршень с двумя стальными хромированными кольцами, толщина кольца 1 мм. Гильза цилиндра выполнена из аустенитного чугуна, твердость НRс = 33—35 ед. Коробка передач 6-ступенчатая.

ДВИГАТЕЛИ КЛАССА ДО 125 см³

Форсировка двигателя М-105 (серийного производства) до мощности 12 л. с. (рекомендации ВНИИМотопрома).

Двигатель нужно разобрать. С картером двигателя следует произвести следующие работы:

— вставить и надежно закрепить кольца в обе половинки картера, уменьшив диаметр кривошипной камеры до 121 мм,

— сменить сальники, чтобы они выдерживали давление в кривошипной камере не менее 0,8 кг/см2.

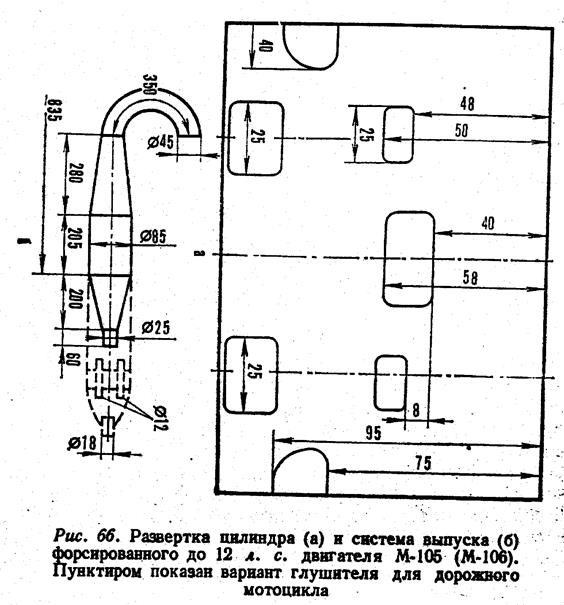

В цилиндре двигателя установить фазы: выпуска — 164°, продувки — 108° и впуска — 128° (рис. 66).

Увеличить степень сжатия до е = 9,5.

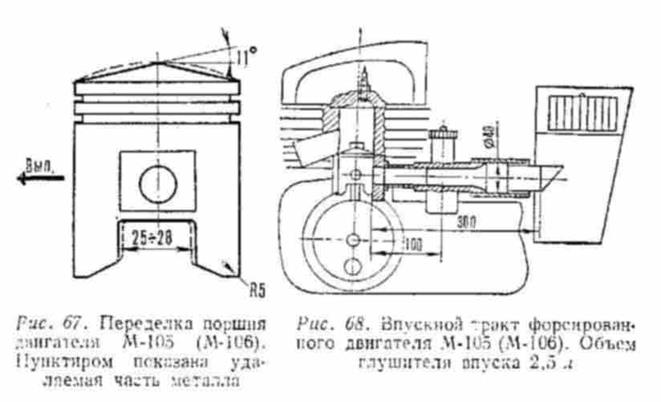

Установить карбюратор К—36 И с диаметром диффузора 27 мм, главный жиклер должен быть с пропускной способностью не менее 250 см³/мин. Продувочные окна в поршне следует распилить до 25 мм (рис. 67), чтобы они совпадали с продувочными окнами

в цилиндре двигателя.

Для увеличения эффекта наддува суммарная длина впускной трубы должна быть 300 мм (длина впускного патрубка от зеркала цилиндра до карбюратора 100 мм; длина

трубы с внутренним диаметром 40 мм, между карбюратором и воздухоочистителем составляет 150мм (рис. 68).

Зажигание от генератора Г-416 работает плохо из-за перебоев на больших оборотах. Для нормальной работы двигателя рекомендуется установка магнето М-24Г. Опережение зажигания 2,2—2,5 мм до в.м.т. Свеча ПАЛ-14-8 или БОШ-260-280.

В коленчатом валу следует заменить бронзовый сепаратор нижней головки шатуна на другой, например, дюралевый (Д-16Т, В-95) или на изготовленный из цианированной стали (можно и из стали 45 без термообработки) с последующим посеребренном поверхности. После обкатки и окончательной регулировки двигатель развивает мощность 12 л.с. и имеет отличную приемистость.

Форсированные двигатели для мотокросса М-105, М-106 и М2-125. Поршень с двумя L образными кольцами и смещенными бобышками поршневого пальца на 7 мм вверх

(по сравнению со стандартным- размером). Диаметр щек коленчатого вала 120 мм. Длина шатуна по центрам 125 мм. Длина юбки поршня 62,5мм, со стороны впуска юбка поршня обрезана на 1 мм и равна 61,5 мм. Степень сжатия е = 15.

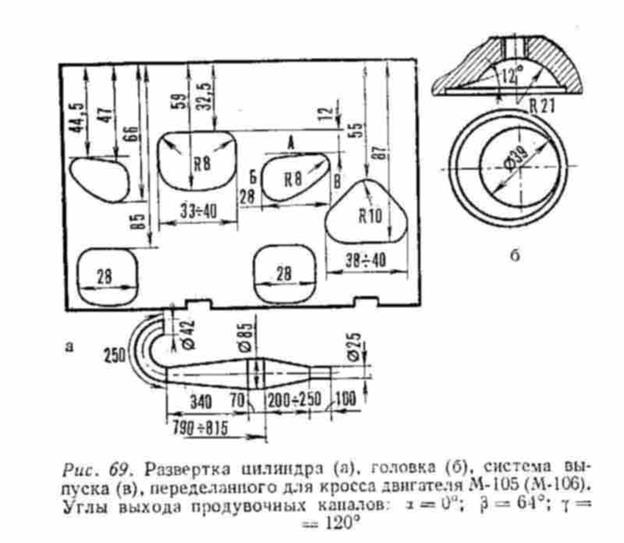

Следует обратить особое внимание на обработку каналов цилиндра, их пропускную способность и правильность углов выхода продувки (рис. 69).

Головка со смещенной сферой «жокейская шапочка». Зажигание от магнето. Рекомендуемое опережение зажигания 2,2—2,3 мм до в.м.т. Свеча ПАЛ 14—15. Бензин Б-95, Б-100. А-98. Масло МС-20 в пропорции 1:20. На двигатель устанавливается один карбюратор с диаметром диффузора 28 мм.

Длина патрубка от зеркала цилиндра до центра распылителя равна 135 мм. Общая длина впускного тракта равна 170 мм.

Обязательно установить большой воздушный фильтр (объем резервуара 2,5—3 л) с бумажными фильтрующими элементами. После проведения всех работ по форсировке,

обкатке и доводке двигателя максимальная мощность 14— 15 л. с. при n = 6600—6800 об/мин. Подобный этому двигатель можно довести до 20 л. с., повысив обороты до 9000 об/мин. Но для этого потребуется специальный коленчатый вал, поршень, кольца и более высокие фазы газораспределения, новый глушитель и карбюратор.

Специальные конструкции для мотокросса (короткоходные двигатели): S/D= 54/54; 52/55 мм. На специальных короткоходных двигателях пять лет подряд выигрывают первенство СССР по мотокроссу в классе машин до 125- см³. Эти двигатели более мощные и надежные.

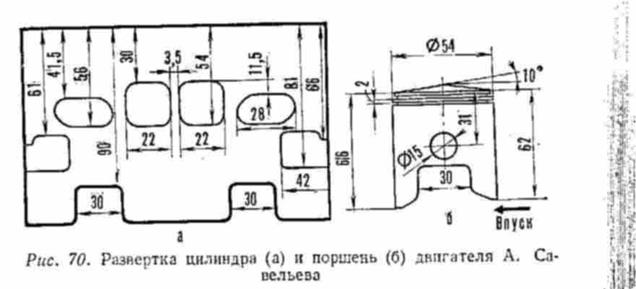

Двигатель МС А. Савельева. Увеличенное оребрение цилиндра и головки цилиндра, легкий жесткий картер, 4-скоростная КП, магнето с приводом 1:2, реечный выжим сцепления. Цилиндр с большими чисто обработанными окнами (рис. 70,а). Материал поршня АК-4, термообработанный, два поршневых кольца: 1-е кольцо L-образное (3 мм), 2-е—узкое нормальное (1,2 мм). Кольца стальные, хромированные (рис 70,б.)

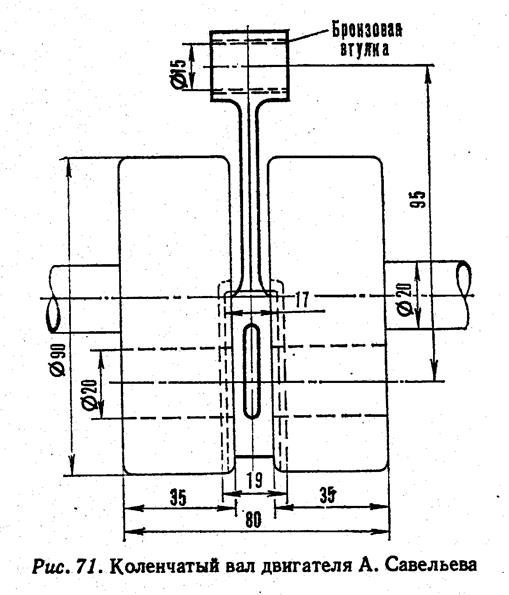

Коленчатый вал тяжелый (рис. 71).

Шатун короткий, межцентровое расстояние 95 мм. Диаметр щек коленчатого

вала 90 мм. Ширина щеки 35 мм. Подшипник нижней головки шатуна роликовый, в дюралевом сепараторе (материал В—95). Диаметр пальца 20 мм,диаметр ролика 3 мм.

Палец — цельный. Подшипник верхней головки шатуна — бронзовая втулка под поршневой палец диаметром 15 мм.

Глушитель для мотокросса (рис. 72,а) изготовляется из листовой стали 0,8 мм. Длина впускного патрубка 70—80 мм от зеркала цилиндра. Карбюратор с насадкой, воздушный фильтр бумажный. Карбюраторы ИКОВ с диаметром диффузора 24 мм или М2—25,5 мм.

На ипподром и кольцевые гонки — карбюратор Делорто — с диаметром диффузора 30 мм и глушитель (см. рис.72,6). Головка — «рикардо» с камерой сгорания, степень

сжатия — 15. Опережение зажигания 2,2 мм до в.м.т. Свечи: «Изолятор» 300—350, «Лодж —49», «БОШ». Бензин Б—91. масло МС-20 или «Кастроль—50», 1:20. Мощность 15—17 л. с. при 8000—8500 об/мин.

КЛАСС МОТОЦИКЛОВ ДО 175 см³
