Теодолит – это геодезический прибор, предназначенный для измерений вертикальных и горизонтальных углов на местности.

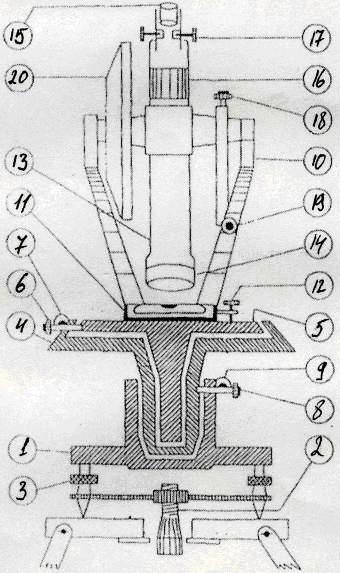

1.1. На схеме устройства теодолита пронумеровать следующие его части:

1. подставка;

2. становой винт;

3. подъемный винт;

4. лимб;

5. алидада;

6. закрепительный винт алидады;

7. наводящий винт алидады; 8. закрепительный винт лимба;

9. наводящий винт лимба; 10. подставка зрительной трубы;

11. уровень при алидаде горизонтального круга; 12. исправительный винт уровня;

13. зрительная труба;

14. объектив;

15. окулярная трубочка; 16. кремальера;

17. исправительный винт сетки нитей;

18. закрепительный винт трубы;

19. наводящий винт трубы; 20. вертикальный круг.

Рисунок 1. Схема устройства теодолита

1.2. Перечислить типы теодолитов:

В зависимости от точности теодолиты подразделяют на:

· высокоточные – применяются для угловых измерений плановых госу- дарственных сетей 1 и 2 класса, для производства высокоточных геоде- зических работ при строительстве и эксплуатации особо ответственных инженерных сооружений. (Т1)

· точные – применяются при создании плановых государственных гео- дезических сетей 3 и 4 класса, сетей сгущения и при геодезических раз- бивочных работах. (Т2, Т5).

· технические – применяются при развитии съемочных сетей и топогра- фических съемках. (Т15,Т30, Т60).

По материалу изготовления кругов теодолиты бывают с металлическими и со стеклянными кругами. Теодолиты со стеклянными кругами называют оп- тическими. Они компактны, удобны в работе и их устройство для отсчитыва- ния по лимбам позволяет отсчеты делать быстро.

По назначению различают теодолиты:

- маркшейдерские (применяются в подземных работах, в шифр добавляет- ся буква М, например Т30М);

- проектировочные;

- кодовые (на угломерные круги нанесены штриховые кодовые дорожки и применена фотоэлектрическая регистрация отсчетов при измерении углов, результаты измерений выдаются либо в числовой, либо в кодовой форме);

- универсальные;

- специальные.

По виду отсчетных приспособлений делятся на:

Верньерные, шкаловые и штриховые.

1.3. Записать отсчеты по горизонтальному и вертикальному кругам:

Т 30 2Т 30, 2Т 30П

Отсчет по вертикальному кругу_ 358 ⁰ 15’ отсчет по вертикальному кругу -0 ⁰ 27’

Отсчет по горизонтальному кругу_ 59 ⁰ 32’ отсчет по горизонтальному кругу 125 ⁰ 34’

Рисунок 2. Поле зрения микроскопа

1.4. Записать название штриховки сетей нитей:

1. Вертикальная нить сетки

2. Горизонтальная нить сетки

3. Биссектр

4. Верхний и нижний дальномер- ные дальномерные штрихи

Рисунок 3. Поле зрения зрительной тубы:

1.5. Написать название осей теодолита:

Схема основных осей прибора:

JJ – вертикальная ось прибора

UU – ось цилиндрического уровня

VV – визирная ось трубы

ТТ – ось вращения трубы

Рисунок 4.

1.6. Произвести и описать поверки теодолита Т30:

Первая поверка (поверка цилиндрического уровня):

Условие: ось цилиндрического уровня при алидаде горизонтального уровня должна быть перпендикулярна оси вращения прибора.

Порядок выполнения поверки: ось вращения расположить паралле- льно двум подъемным винтам и вывести пузырек уровня на середину. Повер- нуть алидаду на 90⁰ и третьим подъемным винтом установить пузырек уров- ня на середину. Вернуть алидаду на 180⁰ и оценить смещение пузырька от среднего положения. Если отклонение больше 1 деления, выполнить юисти- ровку и повторить поверку.

Юстировка (Юстировка – это исправление положения геометрических элемен-тов прибора): при юстировке половину смещения исправить подъемным вин- том, вторую половину юстировочным.

Вторая поверка (поверка сетки нитей):

Условие: горизонтальная нить сетки зрительной трубы должна нахо- диться в горизонтальной плоскости, а вертикальная нить в вертикальной пло- скости.

Порядок выполнения поверки: привести вертикальную ось теодоли- та в отвесное положение, навести зрительную трубу на визирную цель, и сов- местить её с левым концом горизонтальной нити. Вращая трубу наводящим винтом алидады по азимуту проследить, не сходит ли изображение цели с правого конца нити. Если оно сходит более чем на 3 ширины штриха нити, выполнить юстировку и повторить поверку.

Юстировка: для юстировки отвинтить колпачок на окуляре зритель- ной трубы, ослабить 4 закрепительных винта окуляра и повернуть окуляр так чтобы нить сетки расположилась горизонтально.

Третья поверка (поверка коллимационной ошибки):

Условие: визирная ось зрительной трубы должна быть перпендикуляр- на к её оси вращения.

Порядок выполнения поверки: Привести Вертикальную ось теодоли- та в отвесное положение с помощью выберанного уровня. Навести зритель- ную трубу при положении теодолита КЛ на визирную цель, направление на которую примерно горизонтально (отклонение допускается до 2⁰) и снять от- счет (λ₁) с горизонтального круга. Повторить наведение при помощи теодо- лита при КП (П₁). Освободить закрепительный винт лимба и повернуть тео- долит примерно на 180⁰ и снова закрепить. Навести зрительную трубу при двух положениях теодолита, и снять отсчеты (λ₂, П₂). Повторить определение С (количество ошибок) и вычислить её средне арифметическое значение. Ес- ли оно превышает точность отсчетного устройства теодолита, то выполнить юстировку и повторить поверку.

С = (λ₁ – П₁ ± 180⁰) + (λ₂ – П₂ ± 180⁰) / 4

Юстировка: для юстировки навести зрительную трубу на удаленную визирную цель, и снять отсчет при КЛ и КП. Вычислить исправленный отс- чет по формуле: λ_испр = λ – С или П_испр= П + С и установить его наводя- щим винтом алидады на горизонтальном круге. После такой установки центр сетки нитей сместиться с наблюдаемой точки на угол. С, Действуя исправи- тельным винтом сетки нитей, совместить центр сетки с изображением наб- людаемой точки.

Четвертая поверка (поверка равенства подставок):

Условие: ось вращения зрительной трубы должна быть перпендикуля- рна к вертикальной оси вращения прибора.

Порядок выполнения поверки: установить теодолит в 10-20 метрах от стены здания, привести вертикальную ось в отвесное положение. Навести центр сетки на высоко расположенную точку, опустить трубу примерно до го ризонтального положения. Отметить карандашом проекцию центра сетки на стене. Перевести трубу через зенит и навести её на туже точку и аналогич- ным способом получить её вторую проекцию. Если обе точки находятся в пределах биссектора нити, то условие выполнено.

Юстировка: Юстировка этой погрешности возможна только в мастер- ской.

Пятая поверка (поверка место нуля):

Условие: ось уровня при зрительной трубе должна быть параллельна визирной оси этой трубы.

Порядок выполнения поверки: В процессе измерения углов наклона определяется место нуля ( отсчет по вертикальному кругу соответствующий горизонтальному положению визирной оси трубы). Значение МО для теодо- лита 2Т 30 определяют визированием на удаленную цель при двух положе- ниях теодолита. Перед наведением проверить положение пузырька уровня при алидаде горизонтального уровня и в случае его смещения вывести сред- нее положение подъемными винтами, снять отсчеты КЛ и КП и вычислить место нуля по формуле:

МО = КЛ + КП / 2

Повторить определение МО и вычислить его среднее арифметическое значе- ние. Если оно более 1 мин. исправить место нуля и повторить поверку.

Для исправления места нуля навести зрительную трубу на удаленную цель, и снять отсчет при КП или КЛ. Вычислить исправленный расчет по формулам:

КЛ _испр = КЛ – МО

КП _испр = КП – МО

и установить их на вертикальном круге. Переместить юстировочными винта- ми сетку нитей вертикальной плоскости до совмещения её перекрестья с изоб ражением наблюдаемой точки.

Юстировка: при юстировке необходимо следить за положением пузы- рька уровня и в случае смещения вывести его в среднее положение подъемны ми винтами подставки.

1.7. Описать порядок действий по подготовке теодолита для наблюдений:

Центрирование: С помощью нитяного отвеса произвести центрирова- ние теодолита, т.е. совместить остриё отвеса с точкой местности, над кото- рой устанавливается теодолит.

Приведение основной оси теодолита в отвесное положение: Подъём ными винтами подставки привести вертикальную ось в отвесное положение с помощью цилиндрического уровня.

Проверить правильность юстировки уровня и по необходимости его от- ъюстировать.

Проверить устойчивость штатива и подставки и при необходимости ус-транить неполадки.

Установка трубы для наблюдений «по глазу»: Вращением диоптрий- ного кольца установить трубу для наблюдения «для глаза», т. е. до его резкой видимости изображения сетки нитей.

«По предмету»: Вращением кремальеры (Кремальера – это фокусирующий винт для четкой видимости предмета) отфокусировать зрительную тубу «по пред мету», т.е. получить четкое и резкое изображение предмета местности.

Устранение параллакса сетки нитей: Параллакс сетки нитей – это кажущееся смещение положения предмета в зрительной трубе вследствие перемещения глаза. Возникает в случае, когда сетка нитей не совпадает с пло скостью изображения предмета. Для устранения параллакса сетки нитей нуж- но вначале установить трубу «по глазу», затем вращать кремальеру до тех пор, пока изображение предмета не станет четким и резким.

1.8. Измерить горизонтальный угол и записать результаты измерений в жур-нал:

β = α_п – α_л

Рисунок 5. Схема наблюдений

Горизонтальный угол – это двугранный угол между отвесными плос- костями, проходящими через его стороны (ортогональная проекция простран ственного угла на горизонтальную плоскость).

Таблица №1. Журнал измерений горизонтальных углов

	№ точек	Отсчеты	Значение угла из 1-го и 2-го полуприемов	Среднее значение угла
стояния	визирования	градусы	минуты	градусы	минуты	градусы	минуты
КЛ		А
В
КП		А
В

1.9. Измерить вертикальный угол (угол наклона), определить место нуля (МО) и записать результаты измерения в журнал:

Вертикальный угол (угол наклона) – это угол между горизонтальной плоскостью и направлением на заданную точку (угол, заключенный между на клонной и горизонтальной линиями).

Место нуля (МО) – это отсчет по вертикальному кругу соответствую- щей горизонтальному положению визирной оси трубы.

Рисунок 6. Схема наблюдений

Таблица №2. Журнал измерения вертикальных углов наклона

№ точек	Отсчеты по вертикальному кругу	Место нуля МО = (КЛ ± КП)/2	Угол наклона υ = (КЛ – МО)
стояния	визирования	КЛ	КП
I		0^0 22^΄	- 0^0 39^΄	- 0^0 8,5^΄	0^0 30,5^΄
		2^0 47^΄	- 2^0 37^΄	0^00,5^΄	2^0 55,5^΄

1.10. Описать порядок действий при исправлении места нуля

Для исправления места нуля навести зрительную трубу на удаленную цель, и снять отсчет при КП или КЛ. Вычислить исправленный расчет по фор мулам:

_испр = КЛ – МО

КП _испр = КП – МО

и установить их на вертикальном круге. Переместить юстировочными винта- ми сетку нитей вертикальной плоскости до совмещения её перекрестья с изоб ражением наблюдаемой точки.
