Типы теплообменников

Устройство и принцип работы

Теплообменники этого типа состоят из ряда последовательно соединенных звеньев (рисунок 1). Каждое звено представляет собой две соосные трубы. Для удобства чистки и замены внутренние трубы обычно соединяют между собой "калачами" или коленами. Двухтрубные теплообменники, имеющие значительную поверхность нагрева состоят из ряда секций, параллельно соединенный пар, то его, как правило, направляют в межтрубное (кольцевое) пространство. Такие теплообменники часто применяют как жидкостные или газо–жидкостные. Подбором диаметров внутренней и наружной труб можно обеспечить обеим рабочим средам, участвующим в теплообмене, необходимую скорость для достижения высокой интенсивности теплообмена.

Рисунок 1 - Теплообменник типа “Труба в трубе”.

Преимущества двухтрубного теплообменника: высокий коэффициент теплоотдачи, пригодность для нагрева или охлаждения сред при высоком давлении, простота изготовления, монтажа и обслуживания.

Недостатки двухтрубного теплообменника: громоздкость, высокая стоимость вследствие большого расхода металла на наружные трубы, не участвующие в теплообмене, сложность очистки кольцевого пространства.

Существуют различные типы теплообменных аппаратов, отличающиеся существенными конструктивными особенностями. Так, существуют разборные и неразборные теплообменники трупа в трубе, а также малопоточные и многопоточные аппараты. Отдельные виды теплообменников труба в трубе могут различаться по частным эксплуатационным характеристикам.

Описание теплообменных аппаратов типа труба в трубе содержит полно описание конструкции данной модели, указание технических характеристик и рекомендации по использованию аппарата в составе технологической линии.

Для удобства выполнения очистки и замены внутренних труб, их обычно соединяют между собой коленами. Двухтрубные теплообменники, имеющие значительную поверхность нагрева, состоят из ряда секций, параллельно соединенных коллекторами.

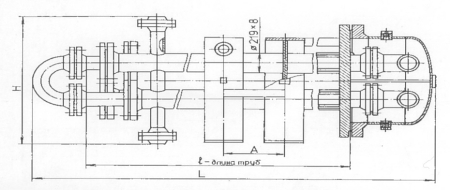

1— труба теплообменная; 2 — труба кожуховая; 3 — опора; 4 — решетка кожуховых труб; 5 — камера; 6 — решетка теплообменных труб; 7 —фланец специальный соединения кожуховых труб с решеткой теплообменных труб; 8 — фланец специальный

Аппараты однопоточные по трубному пространству и двухпоточные по кольцевому (ТТРМ 1/2) применяются в тех случаях, когда внутри теплообменных труб имеет место конвективный теплообмен, а снаружи процесс с конденсацией и испарением, например, в качестве парового подогревателя жидкого продукта.

Разборные многопоточные теплообменники труба в трубе (ТТМ) в отличие от однопоточных предназначены для относительно больших расходов рабочих сред (в случае жидких сред от 10 до 200 т/ч в трубном пространстве и от 10 до 300 т/ч в кольцевом пространстве).

Многопоточные теплообменники могут применяться для процессов конвективного теплообмена «жидкость-жидкость», «газ-газ» и «жидкость-газ», а также для процессов теплообмена с частичной конденсацией или испарением рабочих сред.

Для грязных сред предпочтительными являются аппараты с трубами 57/108 мм.Конструкцией многопоточных разборных теплообменников предусмотрена возможность температурных удлинений теплообменных труб. Возможность температурных удлинений кожуховых труб конструкцией ограничена, поэтому перепад температур входа и выхода среды, проходящей через кольцевое пространство одного аппарата, не должно превышать 150°С.

Конструкция разборных многопоточных теплообменников обеспечивает возможность выемки теплообменных труб для их замены или механической очистки наружной поверхности от загрязнения.

Аппараты изготовляются однопоточные разборные типа ТТОР, однопоточные не разборные типа ТТОН, многопоточные типа ТТМ и их модификации. Теплообменники изготавливаются следующих исполнений:

1 — с приварными двойниками
2 — со съемными двойниками

В теплообменниках применяются теплообменные трубы гладкие (Г), с продольным оребрением (ПР) и ошипованные (Ш).

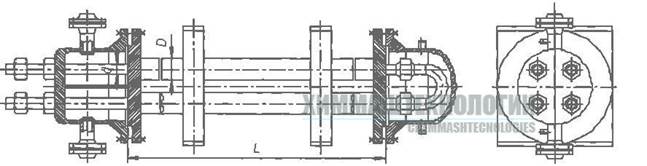

Теплообменник труба в трубе разборный однопоточный по трубному и кольцевому пространству (ТТРМ1)

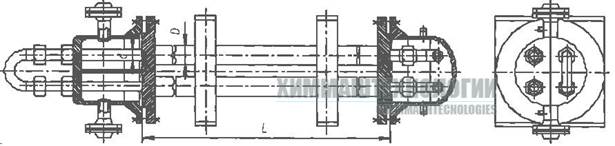

Теплообменник труба в трубе разборный двухпоточный по трубному и кольцевому пространству (ТТРМ2)

Теплообменник труба в трубе разборный малогабаритный однопоточный по трубному и двухпоточный по кольцевому пространству (ТТРМ1/2)
