Иллюстрации. 2.4.1 Иллюстрации (чертежи, графики, схемы, компьютерные распечатки, диаграммы, циклограммы, фотоснимки

2.4.1 Иллюстрации (чертежи, графики, схемы, компьютерные распечатки, диаграммы, циклограммы, фотоснимки, кроме сборочных чертежей) следует располагать в пояснительной записке непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Количество рисунков должно быть достаточным для пояснения излагаемого текста.

2.4.2 Иллюстрации могут быть представлены в компьютерном исполнении, в том числе и цветные, в виде качественных ксерокопий или выполненными аккуратно от руки черной пастой или тушью. На все иллюстрации должны быть даны ссылки в пояснительной записке.

2.4.3 Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Слово «Рисунок» и его наименование располагают посередине строки. Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например, рисунок 3.2 (второй рисунок третьего раздела).

2.4.4 Иллюстрации должны иметь наименование, и при необходимости, пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают следующим образом: Рисунок 1 – Детали прибора. В конце названия рисунка точка не ставится.

2.4.5 Рисунок от предыдущего текста и подрисуночной подписи отделяется одной пустой строкой.

2.4.6 Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например, Рисунок А.3.

2.4.7 При ссылках на иллюстрации следует писать «... в соответствии с рисунком 2» при сквозной нумерации и «... в соответствии с рисунком 1.2» при нумерации в пределах раздела. Ссылки на ранее упомянутые иллюстрации дают с сокращенным словом «смотри», например «см. рисунок 3.2».

2.4.8 Оформление координатных осей сеток и характерных точек, выбор масштаба шкал, обозначение величин, нанесение единиц измерения и поясняющих надписей на диаграммах и графиках производить по Р 50-77-88 и ГОСТ 1.5-85.

2.4.9 Допустимо использование графиков, полученных в других прило­жениях (MathCAD, Delphi, C++Builder и др.).

Ниже показан пример правильного оформления рисунка.

1 – ; 2 – ; 3 –

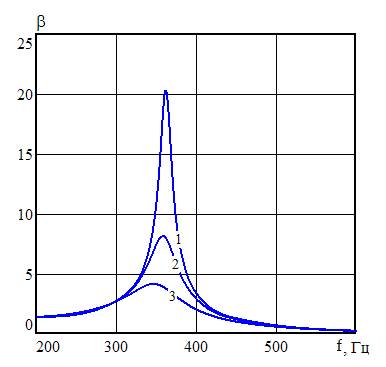

Рисунок 2.1 – Изменение коэффициента усиления колебаний

в области первой собственной частоты при различных значениях коэффициента демпфирования.
