Водоснабжение и водоотведение

При проектировании систем водоснабжения зданий в первую очередь следует принимать трубы из полимерных материалов. В этом случае пользу­ются пособиями к СНиП 2.04.01-85* «Внутренний водопровод и канализа­ция зданий» и СП40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов», а также таблицами для гидравлических расчётов трубопроводов из полимерных ма­териалов т.1 «Напорные трубопроводы», составленными А.Я. Добромысловым (Москва, 2004г.)

По таблицам можно определить диаметр трубы и 1000 i (мм/м) зная расход (л/с) и задаваясь скоростью воды. Таблицы рассчитаны при коэффициенте шероховатости К_э = 0,02 мм и вязкости воды при температуре 10 °С.

Для определения удельных потерь напора на трение при транспортировке воды с температурой, отличной от 10 °С, рекомендуется пользоваться номограммами, по которым находим поправочный множитель К_t к значению потерь напора 1000 i, определённых по таблице. При температуре, отличной от 10°С удельные потери равны:

1000i_t = К_t ∙ 1000 i. (1)

Для пользования номограммой (рис.) приводится ключ.

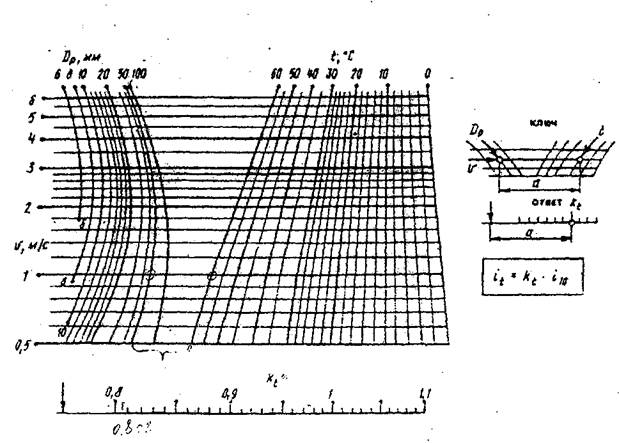

Рис. Номограмма для определения К, при расчете труб диаметрами 6-100 мм.

Правила пользования номограммой:

Значения К_t находим по заданным значениям величин V, d_p, t (°С) путём переноса отрезка с бинарных полей на прямолинейную шкалу К_t.

Отрезок определяется как расстояние между двумя точками: 1 – на пересечении дуги d_p с прямой V, а вторая – на пересечении дуги t (°С) с той же прямой V. Отрезок измеряем линейкой и переносим на прямолинейную шкалу К_t с началом отсчёта в точке, фиксированной стрелкой.

Пример. Требуется определить потери напора на трение в трубе фирмы «Георг Фишер» диаметром 75мм. РN10 (внутренний диаметр 67,8мм) при расходе воды 3,6 л/с и её температуре 60°С. По табл.1 определяем скорость течения воды V и потери напора на трение 1000i: на пересечении графы диаметров со значением 75мм и столбца расходов воды со значением 3,6л/с находим V=1м/с, 1000i = 16,87мм.

Таблица содержит информацию о материале труб, их диаметре и толщине стенки, указанные значения приведены для труб типа ПВД, ПНД, PN10 и полиэтиленовых труб фирм «Вирсбо» и «Рехау», а также различных типов армированных труб.

Канализационные сети рассчитывают по таблицам гидравлических расчётов трубопроводов из полимерных материалов. Т.2 «Безнапорные трубы», составленными А.Я. Добромысловым (Москва, 2004г.).

По таблицам, зная расход воды (л/с) и задаваясь скоростью (м/с) и наполнением (h/D), находим уклон трубопровода i. Для безнапорных систем, какими являются чаще всего канализационные, применяют трубы типа СЛ из ПНД и ПВХ. В зданиях для систем К1 обычно используют трубы диаметрами 50 и 100 мм, а для выпусков сточных вод – 100 и 150 мм.

Таблица 17

Трубы типа PN10 из хлорированного поливинилхлорида фирмы «Георг Фишер»

Диаметр трубы, мм	Толщина стенки, мм	Расход воды, л/с	3,5	3,6	3,7	3,8	3,9	4,0	4,1	4,2	4,3	4,4
	3,6	V, м/с	0,9699	0,9976	1,0254	1,0531	1,0808	1,1085	1,1362	1,1639	1,1916	1,2193
1000i, мм/м	16,0243	16,8697	17,7352	18,6208	19,5263	20,4519	21,3973	22,3625	23,3476	24,3524
	4,3	V, м/с	0,6729	0,6921	0,7113	0,7306	0,7498	0,7690	0,7883	0,8075	0,8267	0,8459
1000i, мм/м	6,5611	6,9052	7,2574	7,6176	7,9859	8,3622	8,7465	9,1388	9,5390	9,9471
	5,3	V, м/с	0,4513	0,4642	0,4770	0,4899	0,5028	0,5157	0,5286	0,5415	0,5544	0,5673
1000i, мм/м	2,4824	2,6118	2,7441	2,8794	3,0177	3,1590	3,3032	3,4504	3,6005	3,7536
	7,7	V, м/с	0,2132	0,2193	0,2254	0,2315	0,2376	0,2437	0,2498	0,2559	0,2620	0,2681
1000i, мм/м	0,4050	0,4259	0,4472	0,4689	0,4912	0,5139	0,5371	0,5607	0,5848	0,6094

Далее на номограмме рис.1 помещаем одну ножку циркуля в точку пересечения дуги d_p равное 67,8мм с прямой V=1м/с, а вторую – в точку пересечения дуги t = 60°С с той же прямой V=1м/с. Не изменяя раствора циркуля, переносим одну его ножку в фиксированную стрелкой точку, а вторую – на шкалу К_tt где определяем К_t= 0,802. По формуле (1) i_t =0,802 ∙ 16,87 = 13,53мм/м.

Потери напора в местных сопротивлениях трубопроводной системы следует учитывать дополнительно. Увеличение потерь напора в сваренных в стык соединениях составляет 3-5% потерь на трение; в раструбных соединениях (сварных, клеевых или на резиновых уплотнителях) их допускается не учитывать.
