Влияние промежуточного перегрева пара
|
|
|
|
Влияние конечного давления на экономичность
Конечное давление – давление на выходе из турбины – давление в конденсаторе.
Давление в конденсаторе Рк – давление насыщения.
Т2=Тк ;
Уменьшение температуры в конденсаторе приводит к увеличению ηtк .
(а) (б)

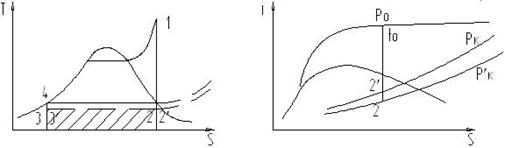

Рисунок 19- Цикл Ренкина технологической схемы ТЭС в ТS-диаграмме(а) процесс расширения пара в турбине в is-диаграмме (б)
Термический КПД
С уменьшением давления в конденсаторе ηt цикла Ренкина увеличивается.
| Рк, кПа | |||||
| η, % |
Уравнение теплового баланса конденсатора:
где Gцв – расход циркуляционной воды;
температуры воды в конденсаторе, на выходе и на входе соответственно;
Кратность циркуляции
.
Рк ~3-4 кПа, на ТЭЦ Рк =10 кПа.
Величина недогрева δt =3-6ºC.
Рисунок 20 – График величины недогрева от температуры на входе и на выходе из конденсатора
Промежуточный перегрев пара на ТЭС используется, т.к. он приводит к уменьшению влажности пара в последних ступенях турбины и, следовательно к увеличению относительного внутреннего КПД.
Промежуточный перегрев пара приводит к увеличению термического КПД.
(а) (б)
Рисунок 21- Процесс расширения пара в турбине в is-диаграмме (а) цикл Ренкина технологической схемы ТЭС в ТS-диаграмме(б)
где Тср – средняя температура подвода теплоты.
ПГ –парогенератор; ПП – пароперегреватель; ЦНД – цилиндр низкого давления; ЦВД – цилиндр высокого давления; К – конденсатор; ЭГ- электрический генератор.
Рисунок 22 – Принципиальная схема ТЭС

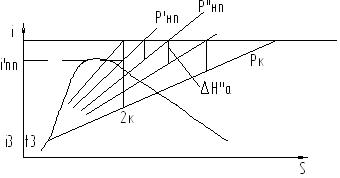

Рисунок 23 - Процесс расширения пара в турбине в is-диаграмме
С уменьшением давления перегретого пара затраты уменьшаются (Δ qПП увеличивается).
Затраты теплоты пара на перегрев пара в пром. пароперегревателе с уменьшением давления пара увеличиваются, а располагаемый теплоперепад с уменьшением давления пара в пром. пароперегревателе от начального к конечному сначала увеличивается, затем, начиная с какого-то давления, падает.
Промперегрев обеспечивает максимальный термический КПД.
Увеличение располагаемого теплоперепада больше затрат теплоты на промперегрев пара.
Рисунок 24 – График зависимости термического КПД от давления
Рппопт =0,15-0,25 Р0
Рпп = 4,5 МПа; Р0 =24 Мпа.
Удельный расход пара,
(3-4 кг/кВт);
dПП<d.
|
|
|
|
|
