Микрометр с циферблатом
|
|
|
|
Проверка параллельности валов
Измерение расстояния между осями
При чтении показаний микрометр следует держать прямо перед глазами во избежание искажений результатов измерений
Рисунок 14.60 - Чтение показаний
Из показаний микрометра надо вычесть полу сумму диаметров штифтов.
Рисунок 14.61 - Измерение сложных параметров
Параллельность валов проверяют сравнением показаний микрометра при измерениях в нескольких местах, предварительно убедившись в их правильной геометрической форме.
Рисунок 14.62 - Измерение различных поверхностей

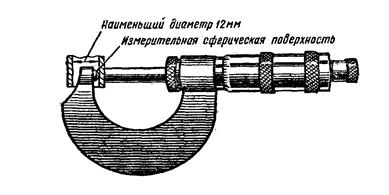

Микрометр для измерения толщины стенок труб (при внутреннем диаметре трубы не менее 12 мм)
Рисунок 14.63 - Измерение толщины стенок труб
Микрометр с циферблатом предназначен для измерения толщины листового материала.
1 — циферблат, 2 — удлиненная скоба
Рисунок 14.64 - Микрометр с циферблатом
|
|
|
|
|
