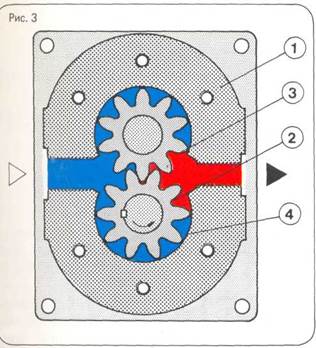

Шестеренный насос с внешним зацеплением (рис. 3)

В этом насосе зубья шестерней поступают во внешнее зацепление. Шестерня 2 движется в направлении стрелки и захватывает шестерню 3, которая вращает ее в про­тивоположном направлении. Процесс всасывания проис­ходит точно также, как и в насосе с внутренним зацеп­лением.

Жидкость выталкивается из камеры 4, а на стороне наг­нетания (красный цвет) вытесняется из промежутков зубьев.

На схеме видно что зубья входят в промежутки раньше, чем из них полностью вытесняется жидкость. Поэтому во избежание возникновения высокого давления в про­межутках зубьев, которое ведет к неравномерному же-

сткому ходу насоса, промежутки необходимо разгру­зить. Для этого в опорах шестерней имеются боковые разгрузочные отверстия, через которые так называемая "сжатая жидкость" попадает в полость давления.

Другим важным моментом является боковой люфт меж­ду шестернями 5 и опорами 6 (рис. 4).

Если боковой люфт слишком велик, то сила трения умень­шается, а утечка жидкости увеличивается.

При наличии маленького бокового люфта трение увеличи­вается, а утечка уменьшается.

Если боковой люфт является величиной постоянной, то по мере износа стенок насоса утечка жидкости увеличи­вается. Кроме того, по мере увеличения рабочего давле­ния увеличиваются волюметрические потери.

В этом насосе у нас происходит гидростатическая ком­пенсация опор. Шайбы 7, находящиеся под давлением гидросистемы, прижимают опоры к шестерням. То есть люфт регулируется существующим в гидросистеме дав­лением. Таким образом достигается высокий КПД, не зависящий ни от скорости вращения, ни от давления.

Основные характеристики

Рабочий объем 3,5 — 100 см³/об.

Рабочее давление до 250 бар
