Распределители (золотники). Электро-гидравлические распределители с центрирую­щей пружиной Рис




Электро-гидравлические распределители с центрирую­щей пружиной



Рис. 14








Сокращенное условное обозначение

Полное условное обозначение

X = внешняя подача; Y = внешняя подача (пример)

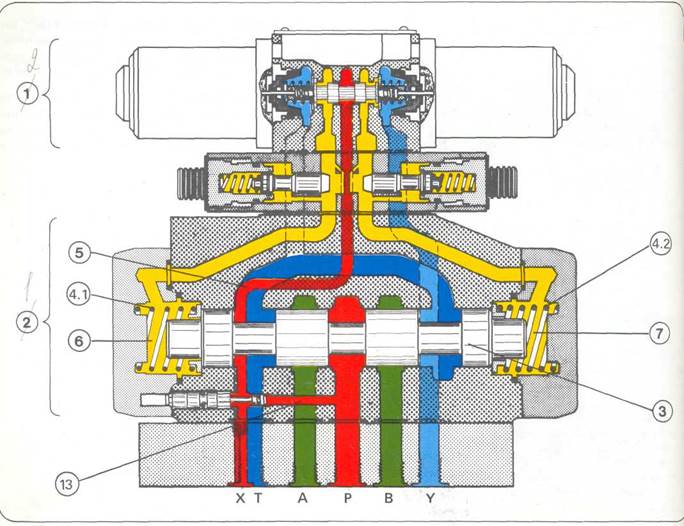

Распределитель предварительного управления является 4/3-распределителем с электрическим прямым упра­влением (рис. 14). Основной поршень 3 удерживается в нейтральном положений с помощью пружин 4. При I этом обе полости пружин (желтый цвет) в исходном положении безнапорно соединены распределителем пред­варительного управления со сливом (голубой цвет). Таким образом, производится фиксация нейтрального положения распределителем предварительного управле­ния.



Распределители (золотники)

Через магистраль управления 5 в распределитель пред­варительного управления подаётся рабочая жидкость. Подача рабочей жидкости может производиться изнутри и извне (подробнее см. стр. 107).

Если включить правый магнит распределителя предвари­тельного управления, то он заставляет поршень предвари­тельного управления двигаться влево.

Таким образом, в левую полость 6 пружины подается давление управления, а правая полость 7 разгружается в направлении бака. Давление управления действует на левый поясок основного поршня, заставляя поршень двигаться вправо в направлении пружины 4.2 до тех пор, пока он не упрется в крышку. Точка подключения Р в основном распределители соединяется с точкой В, а точка подключения А соединяется с точкой Т. После отключения магнита распределитель предварительного управления возвращается в нейтральное положение, а полость 6 пружины разгружается. Пружина 4.2 возвра­щает основной поршень влево, где он упирается в тарел­ку пружины 4.1. Таким образом, поршень возвращается в нейтральное положение (исходное положение поршня).

Рабочая жидкость из полости 6 пружины выталькива-ется через распределитель предварительного управления в канал Y. Отток рабочей жидкости так же, как и пода­ча может производиться вовнутрь или наружу.

Точно также происходит переключение клапана в левое положение. Для включения основного поршня необхо­димо минимальное давление управления, соответствую­щее условному изображению и исполнению клапана.
