Принципиальные схемы

Агрегаты специального назначения

Гидроагрегаты и гидроустановки

Для гидроаккумуляторов типоразмеров 32 и 50

Аккумуляторная стойка тип ASS

Гидроаккумуляторы крепятся на стальной профильной раме в один или два ряда (в зависимости от числа гидро­аккумуляторов).

В заключение хотелось бы упомянуть агрегаты специаль­ного назначения, при конструировании которых учиты­вались габариты и конструктивные особенности потреби­телей.

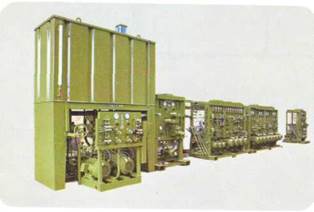

Приводная станция для заградительной плотины в городе Штере, защищающей от штормового прилива.

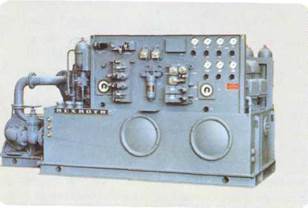

Комплектная приводная станция ковочного манипулятора

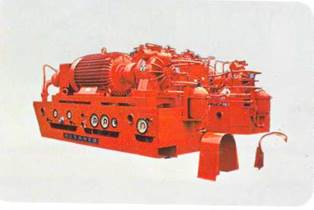

Приводной агрегат шпиндельного пресса

Вид сзади приводного агрегата шпиндельного пресса

Приводной агрегат вытяжного пресса мощностью 400 тонн.

Принципиальная схема гидравлической системы

На принципиальной схеме изображена конструкция гид­равлической системы.

Отдельные гидроприборы обозначены условными знака­ми и соединены друг с другом. Соединения отдельных магистралей обозначены на принципиальных схемах ли­ниями.

С помощью принципиальной схемы можно разобраться в режиме работы гидросистемы. К подробным функцио­нальным схемам, как правило, прилагается еще и диа­грамма работы гидросистемы, позволяющая точно вос­произвести последовательность включения отдельных установок или машин.

Анализируя принципиальные схемы, можно сказать, что элементы схем повторяются в различных гидросистемах.

Рассмотрим несколько основных типов гидросистем.

Простая гидравлическая система (открытая гидросистема)

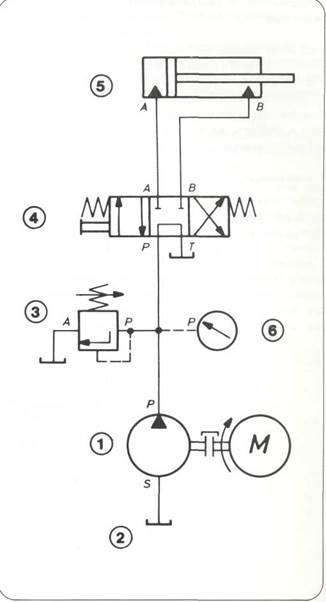

На рисунке изображена простая гидравлическая система.

Насос 1 с нерегулируемой подачей всасывает рабочую жидкость из резервуара и подает ее в гидравлическую систему. Распределитель 4 с ручным управлением нахо­дится в нейтральном положении. Рабочая жидкость цир­кулирует из насоса в бак 2 почти без напора. Распредели­тель удерживается в нейтральном положении с помощью двух пружин (центрирующие пружины).

При включении распределителя 4 (левое положение, обозначенное параллельными стрелками) рабочая жид­кость поступает в полость поршня гидроцилиндра 5. Шток поршня выдвигается. Скорость выдвижения за-висит_ч от подачи насоса и размера гидроцилиндра (пло­щади поршня).

Усилие, возникающее на штоке поршня, зависит от пло­щади поршня и максимального давления в гидросисте­ме. Максимальное давление в гидросистеме и, следова­тельно, нагрузка гидросистемы регулируется с помощью клапана ограничения давления 3.

Величина давления в гидросистеме определяется преодо­леваемым сопротивлением потребителя и измеряется манометром 6.
