Чтение карты

Условные знаки. Это азбука, знание которой необходимо для чтения карты. Хотя обозначения условных знаков в определенной мере зависят от масштаба карты, все их принято делить на три группы: масштабные, внемасштабные и пояснительные. Первые изображают местные предметы (обычно контуром), которые «укладываются» в масштаб карты: озера, крупные города и т. п. Вторые - объекты, которые не могут быть выражены в данном масштабе. По такому знаку нельзя судить о действительном размере показанного на карте селения, колодца или моста. К третьим знакам относятся цифры, надписи и другие обозначения.

С уменьшением масштаба карты масштабные условные знаки превращаются во внемасштабные. При чтении условных знаков надо знать, что карта (план) изображает, как правило, летнее состояние местности. Наиболее распространенные и нужные для путешественника условные знаки изображены на рис. 24.

Рис. 23. Изображение форм рельефа горизонталями.

Рельеф местности. Изображается на крупномасштабных картах при помощи горизонталей, которыми называются кривые замкнутые линии, соединяющие на карте точки местности, одинаковые по высоте над уровнем океана.

Расстояние по высоте между двумя смежными горизонталями, взятыми на одном скате, называется высотой сечения, а расстояние между горизонталями по плану - заложением. Чем круче скат, тем меньше величина заложения, и наоборот Для определения крутизны ската измеряют кратчайшее расстояние между соседними горизонталями и по шкале подбирают соответствующее ему заложение, против которого читают крутизну ската в градусах. Чтобы определить направление ската по горизонталям, на некоторых из них ставятся перпендикулярные черточки - скатоуказатели (бергштрихи), «смотрящие» своим свободным концом в сторону понижения (рис. 23).

Некоторые формы рельефа изображаются не горизонталями, а особыми условными значками. Так, обрывы, овраги, валы, ямы показываются линией с зубчиками, обращенными в сторону крутого склона. При пользовании мелкомасштабными картами туристы могут встретить изображение рельефа способом отмывки (сгущения теней) и гипсометрическим («чем выше, тем темнее»).

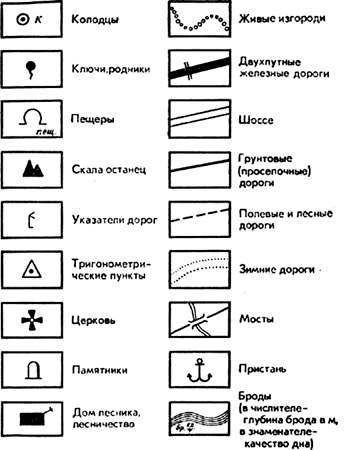

Условные знаки на картах

Рис. 25 Склонения магнитной стрелки и азимуты.

На картах, где нанесена только гидросеть (реки, ручьи, озера), рельеф приходится «дорисовывать» в уме, опираясь на густоту, направление и извилистость водотоков и высотные отметки.

На схемах и планах горных районов рельеф часто изображают только линиями водоразделов (гребней), отметками основных вершин, показом рек и ледников.
