Лазерное излучение

Лекция 8



«Лазер» - аббревиатура, образованная из начальных букв английской фразы Light amplification by stimulated emission of radiation- усиление света за счет создания стимулированного излучения.

Лазер (оптический квантовый генератор) - генератор электромагнитного излучения оптического диапазона, основанный на использовании вынужденного (стимулированного) излучения.

Лазерное излучение – это электромагнитное излучение, которое формируется в (лазерах) с длиной волны 0,2-1000мкм: 0,2…0,4 мкм - ультрафиолетовая, 0,4…0,75 мкм - видимого света, ближнего инфракрасного 0,75…1,4 мкм, инфракрасного 1,4…102 мкм.

Отличительная особенность лазерных излучений является: монохромность излучения ( строго одной длины волны); когерентность излучения (все источники излучения испускают электромагнитные волны в одной фазе); острая направленность луча (малое расхождение).

Лазерное излучение различают по виду излучения на

- прямое (заключенное в ограниченном телесном угле)

- рассеянное (рассеянное от вещества, находящегося в составе среды, сквозь которую проходит лазерный луч)

- зеркально-отраженное ( отраженное от поверхности под углом, равным углу падения излучения)

- диффузно-отраженное (отражается от поверхности по всевозможным направлениям)

Как техническое устройство лазер состоит из трех основных элементов:

- активной среды

- резонатора

- системы накачки.

В зависимости от характера активной среды лазеры подразделяются на следующие типы: твердотельные (на кристаллах или стеклах); газовые (He-Ne, Ar, Kr, Xe, Ne, He-Cd, CO2 и др.); жидкостные; полупроводниковые и др.

В качестве резонатора обычно используются параллельные зеркала с высоким коэффициентом отражения, между которыми размещается активная среда.

Накачка, т.е. перевод атомов активной среды на верхний уровень, обеспечивается или посредством мощного источника света или электрическим разрядом.

Существуют лазеры непрерывного и импульсного действия.

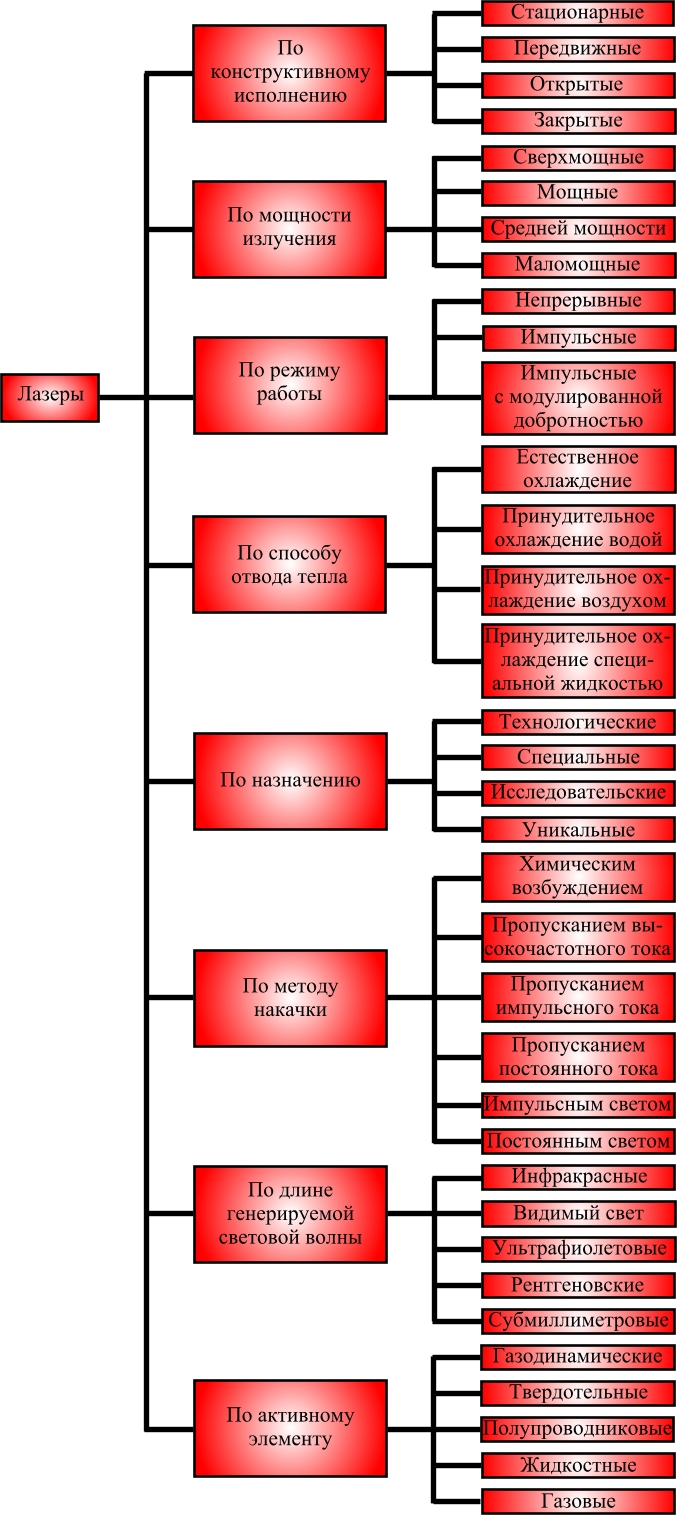

Классификацию лазеров можно представить в следующем виде (рис):



По степени опасности генерируемого излучения классифицируются лазеры согласноГОСТ 12.1.041-83 (1996):

- класс 1 (безопасные) - выходное излучение не представляет опасности для глаз и кожи;

- класс II (малоопасные) - выходное излучение опасно при облучении глаз прямым или зеркальныо-отраженным излучением;

- класс III (среднеопасные) – опасно для глаз прямое, зеркальное, а также диффузно-отраженное излучение;

- класс IV (высокоопасные) – опасно для кожи диффузно отраженное излучение на расстоянии 10 см от отраженной поверхности.

Классификацию лазеров по степени опасности осуществляют на основе временны́х, энергетических и геометрических (точечный или протяженный источник) характеристик источника излучения и предельно допустимых уровней лазерного излучения.



Технические характеристики лазера: длина волны, мкм; ширина линии излучения; интенсивность излучения (определяется по величине энергии или мощности выходного пучка и выражаемая в Дж или Вт); длительность импульса,с; частота повторения импульсов,Гц.

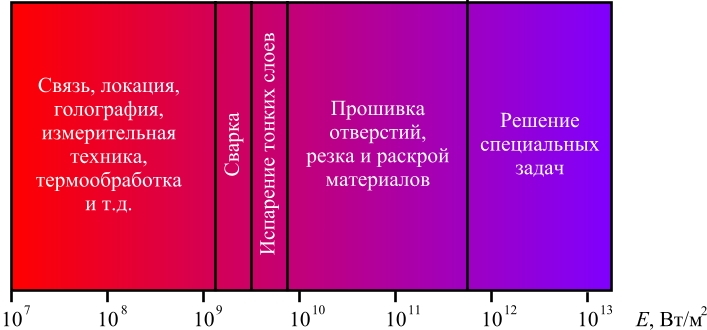

Лазеры получили широкое применение в научных целях, в практической медицине, а также в различных областях техники. Области применения лазера определяются энергией используемого лазерного излучения:



Биологическое действие лазерного излучения зависит от энергии излучения Е, энергии импульса Е и, плотности мощности (энергии) W p (W e), времени облучения t, длины волны l, длительности импульса t, частоты повторения импульсов f, потока излучения Ф, поверхностной плотности излучения Е э, интенсивности излучения I.

Характеризуемый объект Показатель Обозначение Единица измерения
Пучок лазерного излучения Энергия лазерного излучения Е Дж
Энергия импульса лазерного излучения Еи Дж
Мощность лазерного излучения Р Вт
Плотность энергии (мощности) лазерного излучения We, Wp Дж/см2 (Вт/см2)
Поле излучения Поток излучения Ф, F, Р Вт
Поверхностная плотность потока излучения Еэ Вт/м2
Интенсивность излучения I, S Вт/м2
Источник излучения Излучательная способность Rэ Вт/м2
Энергетическая сила излучения Iэ Вт/ср
Энергетическая яркость Le Вт/м2·ср
Приемник излучения Облученность (энергетическая освещенность) Ee Вт/м2
Энергетическое количество освещения He Дж/м2





Под воздействием лазерного излучения нарушается жизнедеятельность, как отдельных органов, так и организма в целом. В настоящее время установлено специфическое действие лазерных излучений на биологические объекты, отличающееся от действия других опасных производственных физических и химических факторов. При воздействии лазерного излучения на сплошную биологическую структуру (например, на организм человека) различают три стадии: физическую, физико-химическую и химическую.

На первой стадии (физической) происходят взаимодействия излучения с веществом, характер которых зависит от анатомических, оптико-физических и функциональных особенностей тканей, а также от энергетических и пространственных характеристик излучения и, прежде всего, от длины волны и интенсивности излучения. На этой стадии происходит нагревание вещества, переход энергии электромагнитного излучения в механические колебания, ионизация атомов и молекул, возбуждение и переход электронов с валентных уровней в зону проводимости, рекомбинация возбужденных атомов и др. При воздействии непрерывного лазерного излучения преобладает в основном тепловой механизм действия, в результате которого происходит свертывание белка, а при больших мощностях – испарение биоткани. При импульсном режиме (с длительностью импульсов <10-2 с) механизм взаимодействия становится более сплошным и приводит к переходу энергии излучения в энергию механических колебаний среды, в частности ударной волны. При мощности излучения свыше 107 Вт и высокой степени фокусировки лазерного луча возможно возникновение ионизирующих излучений.

На второй стадии (физико-химической) из ионов и возбужденных молекул образуются свободные радикалы, обладающие высокой способностью к химическим реакциям.

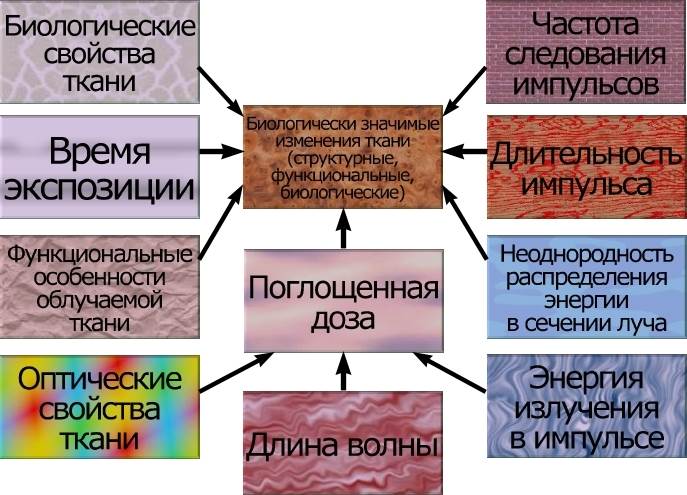

На третьей стадии (химической) свободные радикалы реагируют с молекулами веществ, входящих в состав живой ткани, и при этом возникают молекулярные повреждения, которые в дальнейшем определяют общую картину воздействия лазерного излучения на облучаемую ткань и организм в целом. Схематически основные факторы, определяющие биологическое действие лазерного излучения, можно представить следующим образом:





Лазерное излучение представляет опасность главным образом для тканей, которые непосредственно поглощают излучение, поэтому с позиций потенциальной опасности воздействия и возможности защиты от лазерного излучения рассматривают в основном глаза и кожу.

Высокой чувствительностью к электромагнитным излучениям обладают роговица и хрусталик глаза, причем оптическая система глаза способна на несколько порядков увеличивать плотность энергии видимого и ближнего инфракрасного диапазона на глазном дне по отношению к роговице.

Длительное действие лазерного излучения видимого диапазона (не на много меньше ожогового порога) на сетчатку глаза может вызвать необратимые изменения в ней, а в ближнем инфракрасном диапазоне может привести к помутнению хрусталика. Клетки сетчатки после повреждения не восстанавливаются.

Действие лазерного излучения на кожу в зависимости от первоначальной поглощенной энергии приводит к различным поражениям: от легкой эритемы (покраснения) до поверхностного обугливания и, в конечном итоге, образования глубоких дефектов кожи.

Различают 6 видов воздействия ЛИ на живой организм:

1) термическое (тепловое) действие. При фокусировании лазерного излучения выделяется значительное количество теплоты в небольшом объеме за короткий промежуток времени;

2) энергетическое действие. Определяется большим градиентом электрического поля, обусловленного высокой плотностью мощности. Это действие может вызвать поляризацию молекул, резонансные и другие эффекты.;

3) фотохимическое действие. Проявляется в выцветании ряда красителей;

4) механическое действие. Проявляется в возникновении колебаний типа ультразвуковых в облучаемом организме.

5) электрострикция – деформация молекул в электрическом поле лазерного излучения;

6) образование в пределах клетки микроволнового электромагнитного поля.

Предельно-допустимыми уровнями (ПДУ) облучения приняты энергетические экспозиции. Для ПДУ непрерывного лазерного излучения выбирают энергетическую экспозицию наименьшей величины, не вызывающей первичных и вторичных биологических эффектов (с учетом длины волны и длительности воздействия). Для импульсно-периодического излучения, ПДУ облучения рассчитывают с учетом частоты повторения и воздействия серии импульсов.

При эксплуатации лазеров, помимо лазерного излучения, возникают и другие виды опасностей. Это – выделение вредных химических веществ, шум, вибрация, электромагнитные поля, ионизирующие излучения и др.
