Лабораторная работа. Тема: «Исследование конструкции и принцип действия

Тема: «Исследование конструкции и принцип действия

индукционных счетчиков»

Выполнила: Насонова Т. А.

Студентка группы 913

Проверил: Орлов В.А.

Каменск-Шахтинский

2009 г.

Цель работы: изучение назначение отдельных элементов и устройства прибора в целом.

Приборы и инструменты: индукционный счётчик, отвёртка, лабораторный стол.

Порядок выполнения работы: Аккуратно расположил прибор на лабораторном столе. Зарисовал внешний вид собранного прибора. После этого приступил к разборке, для чего с помощью отвёртки аккуратно разобрал прибор. После разборки разобрался с внутренним строением прибора и зарисовал его внутреннее строение в лабораторную тетрадь. После выполнения работы собрал прибор.

Рис 1.

Рис 2.

Индукционный счётчик имеет две катушки с сердечниками: токовую катушку и катушку напряжения. Осуществляется взаимодействие потоков с «чужими» индукционными потоками.

На рис 1. токовая катушка. Её навивают толстым проводом на стальной сердечник малым числом витков. Эта катушка включают последовательно с нагрузкой. Магнитный поток Ф 1 пропорционален току нагрузки.

На рис 2. катушка напряжения. Её навивают тонким проводом на стальном сердечнике большим числом витков. Эту намотку включают параллельно источнику тока. Индуктивное сопротивление этой катушки намного больше активного, поэтому данную катушку считают индуктивной. Ток в этой катушке отстаёт от напряжения на 90⁰.

Таким образом, счётчик состоит из двух электромагнитов и подвижного алюминиевого диска.

Рис 3.

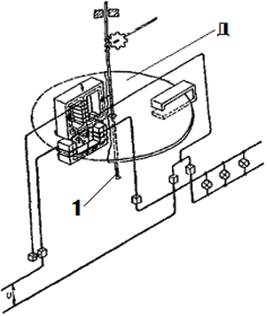

На рис 3. устройство индукционного счётчика. Лёгкий алюминиевый диск (Д), укреплённый на оси (1), с помощью передачи, соединён со счётным механизмом и вращается в зазоре электромагнитов. Магнитный поток Ф1, создаётся током нагрузки счётчика т.к. его обмотка включена последовательно с нагрузкой, можно считать пропорциональным току I.

Обмотка напряжения подключена параллельно источнику и ток в ней пропорционален напряжению сети U.

Электромагнитные силы появляются только в результате взаимодействия магнитного потока Ф 1 с током I и потока Ф2, создаёт вращающий момент.

Под действием этого вращающего момента диск пришел бы в ускоренное вращение, и число оборотов не соответствовало бы израсходованной электрической энергии. Поэтому необходимо наличие противодействующего момента.

Противодействующий момент создаётся постоянным магнитом, в поле которого вращается диск, и является тормозным моментом, пропорциональным частоте вращения диска. Когда моменты равны, частота вращения диска постоянна и число оборотов диска пропорционально расходу электроэнергии.

Индукционные счётчики обладают слабой чувствительностью к внешним магнитным полям и изменениям температуры окружающей среды и хорошо выдерживают перегрузки. Они очень чувствительны к изменениям частоты и поэтому их рассчитывают на определённую частоту (обычно 50 Гц).

Вывод: после проведения работы я изучил устройство и назначение отдельных элементов индукционных счётчиков.
