Проявка

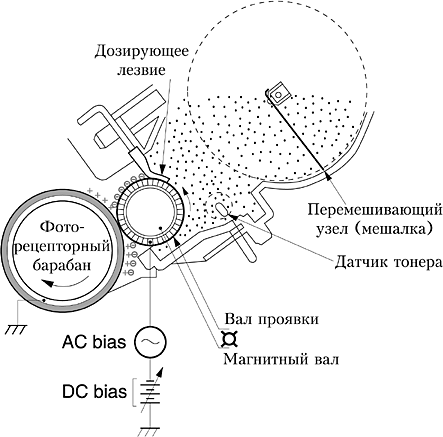

В процессе проявки скрытое электростатическое изображение преобразуется в видимое. Основным узлом блока проявки является вал проявки (магнитный вал). Он представляет из себя металлический цилиндр, вращающийся вокруг фиксированного магнитного сердечника (рис. 5).

Рис. 5.

На вал проявки подается отрицательное напряжение смещения переменного и постоянного тока. Благодаря поданному напряжению смещения постоянного тока частицы тонера на поверхности вала проявки приобретают отрицательный потенциал и переносятся на засвеченные лазерным лучом участки фоторецепторного барабана. Напряжение смещения переменного тока подается чтобы уменьшить притяжение тонера магнитным сердечником вала проявки и в тоже время уменьшить перенос частиц тонера на участки фоторецепторного барабана, не подвергнутые засветке лучом. Регулировкой напряжения смещения AC достигается необходимая плотность и контрастность изображения.

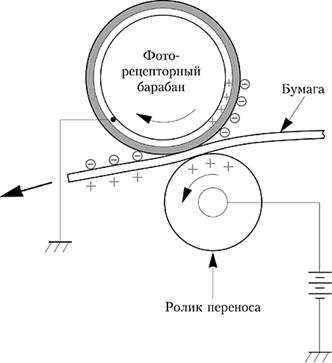

На этапе переноса (рис.6), сформированное частицами тонера изображение, переносится с фоторецепторного барабана на бумагу. Ролик перенос передает бумаге положительный заряд, благодаря чему частицы тонера переносятся на бумагу. Небольшой (по сравнению с длиной бумаги) диаметр фоторецепторного барабана и гребенка снятия статического заряда с бумаги не позволяет бумаге прилипнуть к поверхности барабана.

Рис. 6.
