Система з фазовою модуляцією

На рис. 8.10 представлена оптична система гіроскопа, розроблена в Стафордському університеті, на одномодовому оптичному волокні, підданому в деяких місцях спеціальній обробці, а саме: регулятор поляризаційного типу, направлений відгалужувач, поляризатор, фазовий модулятор і інші - функціональні елементи на оптичному волокні, отримані шляхом його обробки. Paдіyc кільця з оптичного волокна 7 см, довжина волокна 580 м.

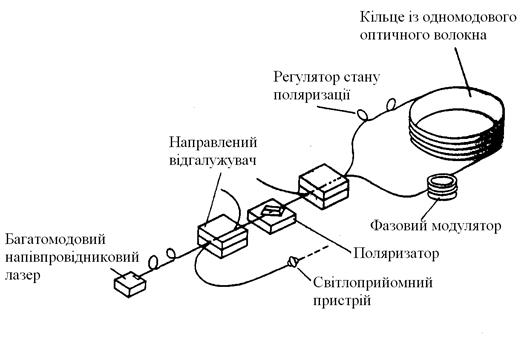

Рисунок 8.9 - Волоконно-оптичний гіроскоп з фазовою модуляцією, виконаний на волоконних функціональних елементах

Таким чином, у гіроскопі усунуте відбиття від поверхонь різних елементів оптичної системи. До того ж використання багатомодового напівпровідникового лазера як джерела світла знижує когерентність системи й тим самим зменшує шуми, обумовлені розсіюванням Релея. Зменшенню цих шумів сприяє й те, що система виконана за принципом фазової модуляції. У гіроскопі, показаному на рис. 8.9, досягається роздільна здатність 0,022/год (рис. 8,а). При цьому час інтегрування становить 1 с.

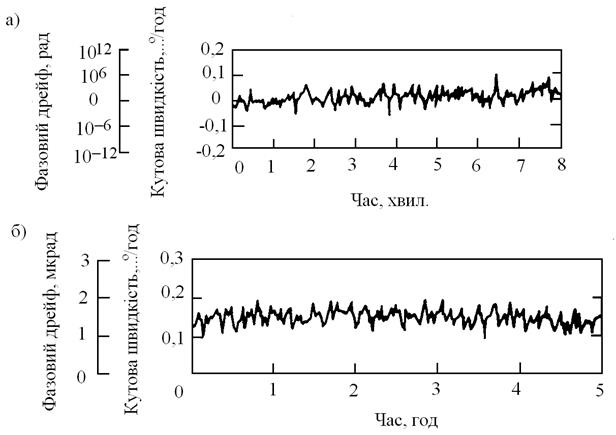

Рисунок 8.10 - Роздільна здатність (а) і характеристика стабілізації нульової точки (б) волоконно-оптичного гіроскопа (рис.8.9)

Шляхом спеціального намотування оптичного волокна послабляється вплив температурних коливань, а із застосуванням магнітного екрана й багатомодового напівпровідникового лазера знижується дрейф, обумовлений ефектом Кера, і зменшуються коливання нульової точки (рис. 8, б, 0,02/год, при часі інтегрування 30 с).

Для зменшення коливань поляризації запропонована фазова модуляція вихідного сигналу з використанням основної хвилі й другої гармоніки, а також метод, при якому вимірюються гармоніки вихідного сигналу світлиймача й складова постійного струму, потім виділяється розрахунковим шляхом флюктуаційна складова масштабного коефіцієнта. Пробують також уводити в систему оптичне волокно зі збереженням поляризації, виконувати фазовий модулятор зі спрямованими відгалужувачами, а інші елементи - у вигляді хвилеводних пристроїв. Експерименти з такими гіроскопами дають роздільну здатність від 0,02 до декількох градусів у годину (час інтегрування 1 с). Для підвищення роздільної здатності й зменшення дрейфу нуля ефективно також використання суперлюмінісцентного діода, що володіє низькою когерентністю (ширина хвильового спектра когерентності 20 мкм).

На рис. 8.11, а представлена система, у якій: сигнал порушення фазового модулятора формується шляхом інтегрування пилкоподібної напруги й на виході отримується сигнал квазігетеродування.

Рисунок 8. 11 - Гіроскоп зі світловим квазігетеродінуванням

На рис. 8.12, б показана зміна фази електричного сигналу змінного струму при обертанні гіроскопа. Є й інші спроби реалізації квазігетеродійного світлового методу на основі фазової модуляції. У цій системі потрібна точна установка параметрів форми сигналу, що модулює, і важко домогтися технічних характеристик, що задовольняють інерційну навігацію. Шляхом маніпуляцій з формою сигналу, що модулює, практично реалізується нульовий метод, але при цьому виникає проблема зі стабілізацією нульової точки.

У кожному разі система з фазовою модуляцією перевершує інші системи по роздільній здатності й стабільності нульової точки й до того ж відносно проста. Тому розширюються роботи з мініатюризації цієї системи шляхом створення волоконних і хвилеводних функціональних оптичних елементів, приладів інтегральної оптики. Зокрема, західнонімецька фірма SEL уже випускає гіроскопи з роздільною здатністю близько 15°/год і лінійністю в межах 1%, де для фазового модулятора використовуються хвилеводні оптичні елементи. Довжина волокна 100 м, радіус чутливості котушки з оптичного волокна близько 3,5 см, габарити 80х80х25 мм, маса 200 г.

Метод зміни частоти структурно базується на методі фазової модуляції.

Рисунок 8.13 - Структурна схема волоконно-оптичного гіроскопа зі зміною частоти а) і динамічний діапазон б)

Вважається, що він дозволяє підвищити роздільну здатність і стабільність нульової точки. При цьому основні складності пов'язані із частотним зрушувачем. Якщо в якості його використовується АОМ, то виникають дві проблеми - збільшення габаритів оптичної системи при рості потужності збудження й відбитого світла, а також підвищення частоти збудження. Поряд з АОМ досліджуються частотні зрушувачі у вигляді волоконно-оптичних функціональних елементів і світлових хвилеводів. Крім того, інтегруються два AOM і об'єктиви на підкладці з LiNbО₃. Проектуються також системи із частотним збудженням, отриманим на основі фазового методу.

На рис. 8.14 представлена загальна структура фазової системи, виконаної на базі інтегральної схеми.

Рисунок 8.14 - Волоконно-оптичний гіроскоп зі зміною з і зрушувачі фазового типу на інтегральній схемі

Фазовий модулятор хвилеводного типу має гарні частотні характеристики, тому можливо збудження пилкоподібною напругою й реалізація фазової системи. При цьому, якщо амплітуда пилкоподібної напруги збудження строго відповідає 2p, то вищі гармоніки не виникають, і виходить ідеальний частотний зрушувач. Для інерційної навігаційної системи ця умова повинна виконуватися дуже строго. Французька фірма «Томсон ЦСФ» розробила автоматичне регулювання амплітуди за допомогою цифроаналогового перетворювача, що забезпечує необхідну пилкоподібну форму напруги із фронтом з мікрощаблів. Частота його визначається як Df з формули (8.11), і при синхронній із цифроаналоговим перетворювачем зворотного зв'язку тут забезпечується нульовий метод, а зміна тактової частоти інформує про кутову швидкість гіроскопа. У цій системі не потрібно великого зсуву частоти й можна обійтися лише одним частотним зрушувачем. Розроблено подібний гіроскоп із дрейфом нуля 0,3°/год і динамічним діапазоном в 7 порядків.
