Устройство лазерного дальномера Leica DISTO A5

Прибор Leica DISTO A5 компактный и довольно лёгкий, его вес составляет 241 грамм. Эта модель лазерного дальномера, даёт возможность делать замеры на расстоянии до нескольких десятков метров без применения пластины для позиционирования лазерного луча.

Питание прибора обеспечивают две батареи типа АА, с напряжением в 1,5 В. Один комплект элементов питания рассчитан на несколько тысяч измерений.

Установка или замена элементов питания (рисунок 5).

а	б	в

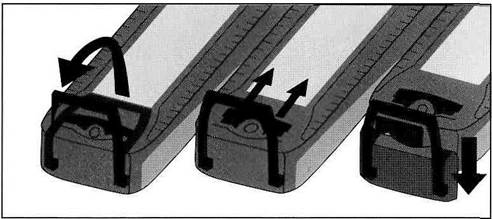

Рисунок 5 – Установка или замена элементов питания:
а – поворот скобы; б – смещение защёлки; в – отсоединение крышки

Развернуть прибор нижней стороной вверх. Открыть позиционную скобу на нижней крышке прибора в положение, показанное на рисунке 5а. Сместить запорную защёлку немного вперёд, сдвинуть заднюю крышку (красного цвета) вниз и отсоединить. Под крышкой, сдвинув в сторону запирающий механизм (красного цвета), открыть батарейный отсек. Поместить в него новые (заменить использованные) элементы питания. Обратить внимание на правильную полярность. Полярность подключения батарей показана на нижней панели сзади слева (над отсеком). В обратной последовательности закрыть батарейный отсек и подсоединить крышку.

Применять алкалиновые элементы питания.

Во избежание коррозии контактов элементы питания следует извлечь, если прибор не используется долгое время. При замене элементов питания установки прибора и содержимое памяти сохраняются.

Символ батареи появится на дисплее, мерцая, если напряжение элементов питания будет слишком низким. В этом случае следует как можно быстрее заменить элементы питания. Энергопитание прибора отключается автоматически, если он не используется в течение шести минут.

На данной модели имеется откидная скобка с интегрированной точкой отсчёта, что позволяет упростить и сократить время определения расстояния из контрольной точки и проводить измерения в труднодоступных местах.

Использование позиционной скобы прибора (рисунки 6–8).

а	б	в

Рисунок 6 – Положения позиционной скобы прибора:
а – поворот скобы; б – смещение скобы; в – поворот скобы

Прибор даёт возможность производить измерения несколькими способами.

Для измерения от задней плоскости прибора установить скобу перпендикулярно (повернуть до момента её фиксации в этом положении рисунок 6а). Зафиксировать прибор для измерения как показано на рисунке 7.

Для измерения из внутренних углов, необходимо развернуть позиционную скобу параллельно продольной оси прибора (до момента её фиксации). Повернуть прибор нижней панелью вверх, слегка надавливая на скобу влево, выполните её разворот (рисунок 6). Зафиксировать прибор для измерения как показано на рисунке 8. Встроенный в прибор датчик автоматически определит положение позиционной скобы и будет учитывать его при последующих измерениях расстояний.

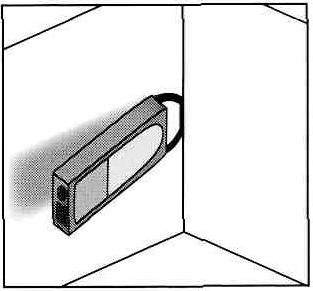

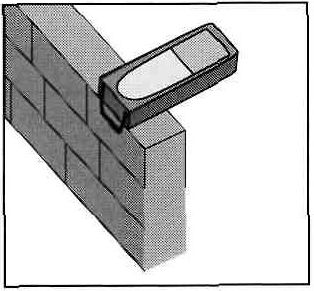

Рисунок 7 – Измерение от задней плоскости	Рисунок 8 – Измерение из внутренних углов

Встроенный оптический визир.

Прибор оснащён оптическим визиром, который размещён на его правой стороне. Иллюминатор визира располагается на правой панели впереди. Оптический визир особенно полезен при проведении измерений до отдалённых объектов. Оптический визир позволяет более чётко рассмотреть объект, до которого производится измерение (цель), благодаря 2-х кратному увеличению. Для расстояний свыше 30 м лазерное пятно будет находиться в перекрестье визира. На расстояниях до 25 м лазерное пятно будет смещено от перекрестья, что вполне нормально.

Интегрированный уровень.

Интегрированный в прибор пузырьковый уровень позволяет ориентировать прибор горизонтально. Цилиндрический уровень располагается на левой верхней кромке у задней панели.

Техническая характеристика лазерного дальномера Leica DISTO A5 представлена в таблице 1.

Таблица 1 – Техническая характеристика лазерного дальномера Leica DISTO A5

Параметр	Величина
Дальность измерения (используйте визирную пластину для более длинных расстояний)	от 0.05 м до 200 м (0.2 ft до 650 ft)
Точность измерения до 30 м (2-х стандартное отклонение. Комнатная температура)	тип.: ± 1.5 мм*
Наименьшая используемая единица измерения	1 мм
Класс лазерного прибора	II
Тип лазера	635 nm, < 1 mW
Диаметр лазерного пятна (на расстоянии)	6 / 30 / 60 мм (10 /50 / 100 м)
Автоматическое отключение лазера	3 мин.
Автоматическое отключение прибора	6 мин.
Встроенный оптический визир	2-х кратное увеличение
Подсветка дисплея	есть
Интегрированный уровень	есть
Наличие многофункциональной позиционной скобы	есть
Таймер	есть
Простое одиночное измерение	есть
Максимальное и минимальное расстояния, непрерывное измерение	есть
Сохранение измеренных величин	20 значений
Возможность косвенных измерений (так называемая функция Пифагора)	есть
Память	есть
Возможность вычисления площади / объёма помещения	есть
Сложение / вычитание	есть
Резьбовое отверстие для штатива	есть
Продолжительность службы элементов питания, Тип АА, 2 × 1.5 V	до 10 000 измерений
Класс IP	IP 54 брызго- и пылезащищённость
Габаритные размеры	148x64x36 мм
Вес (с элементами питания)	241 г
Температурный диапазон: Хранение   Эксплуатация	-25°С дo +70°С (-13°F дo +158°F) -10°C дo +50°C (-14°F дo +122°F)

Примечание. * Максимальное значение отклонения точности измерения возможно при неблагоприятных условиях окружающей среды, таких как яркий солнечный свет или измерение очень неровных поверхностей. Также при измерении до поверхностей с очень низкой отражающей способность. Для расстояний свыше 30 м максимальное отклонение результата измерения может возрасти до ± 10 мм.

Возможные условия измерений.

Дальность измерения.

Ночью, в сумерках, либо если объект, до которого производится измерение затенён, дальность измерения без использования визирной пластины может быть увеличена.

Необходимо использовать визирную пластину для того, чтобы увеличить дальность измерения в течение светового дня, или если объект, до которого производится измерение, имеет поверхность с плохой отражающей способностью.

Поверхности, до которых производится измерение.

Возможны ошибки, если измерение производится до бесцветных прозрачных поверхностей (например, поверхности воды), незапылённого стекла и т.п. Также возможны ошибки при измерении до глянцевых поверхностей.

Время измерения до очень тёмных поверхностей может увеличиваться. Также может увеличиваться время измерения до поверхностей с плохой отражающей способностью.

Управление прибором производится посредством функциональных клавиш.
