Установка шкалы вертикальной оси
|
|
|
|
Логарифмическая и линейная шкалы
Измерение амплитуды или Фазы

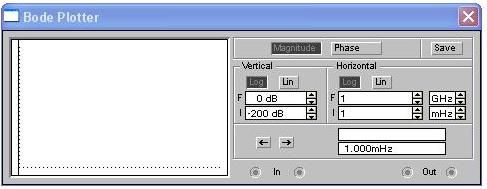

Графопостроитель
Присоедините выводы In (Вход) и Out (Выход) к точкам схемы, в которых вы хотите измерить входное и выходное напряжения (Vin и Vout соответственно).
Установите Magnitude (Амплитуда) или Phase (Фаза) в зависимости от того, что вы хотите получить на экране графопостроителя: амплитудную характеристику (отношение амплитуд сигнала между двумя точками (в вольтах или децибелах)) или фазовую характеристику (сдвиг фазы сигнала между двумя точками (в градусах)) от частоты (в герцах).
Установка Log (Логарифмическая шкала) или Lin (Линейная шкала) позволяет вам использовать логарифмическую (по основанию 10) или линейную шкалу как на горизонтальной, так и на вертикальной оси графопостроителя.
Логарифмическая шкала в основном используется когда необходимо проанализировать частотные характеристики схемы в широком диапазоне частот. (График выстраивается графопостроителем только когда используется логарифмическая шкала.)
Установите начальную и конечную точки для вертикальной оси графопостроителя изменением значений его параметров F (final (Конечное значение)) и I (initial (Начальное значение)). Когда измеряется амплитуда (усиление), вертикальная ось показывает отношение выходного напряжения к входному напряжению(Vin/Vout). Для логарифмической шкалы единицы измерения -децибелы. Для линейной шкалы отображается просто отношение сигналов. Когда измеряется сдвиг фазы единицами измерения всегда являются градусы.
|
|
|
|
|
