Тема 2.1 Электронно-лучевые трубки

Вопросы для самопроверки

1. Электровакуумный триод. Устройство, назначение электродов, схема включения. Анодные, анодно-сеточные характеристики.

2. Статические параметры триода. Определения, формулы и графический метод расчета их по характеристикам. Емкости в триоде. Недостатки триода.

3. Тетрод. Устройство, назначение электродов, схема включения. Анодные, анодно-сеточные характеристики. Динатронный эффект.

4. Лучевой тетрод. Устройство, принцип подавления динатронного эффекта. Анодные характеристики.

5. Пентод. Устройство, назначение электродов, схема включения. Анодные, анодно-сеточные характеристики.

Раздел 2. ПРИБОРЫ ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

ЭЛТ классифицируются по назначению и способу управления электронным пучком. По назначению ЭЛТ бывают: приемные, передающие, запоминающие. В качестве индикаторных приборов используют приемные трубки.

По способу управления электронным пучком ЭЛТ подразделяются на трубки с электростатическим и магнитным управлением

ЭЛТ с электростатическим управлением используют в электронных осциллографах.

ЭЛТ с магнитным управлением используются в дисплеях, мониторах, телевизионных приёмниках.

Рассмотрите устройство и принцип действия ЭЛТ. Поясняя устройство ЭЛТ, приведите УГО и поясните назначение электродов ЭЛТ. Укажите параметры, область применения и принцип маркировки ЭЛТ.

Цветные изображения получаются суммированием изображений красного, зеленого и синего цветов. Изменяя относительную яркость каждого из них, можно изменять цвет воспринимаемого изображения. Конструкция ЭЛТ содержит три самостоятельные электронные пушки; сформированные этими пушками лучи сфокусированы на некотором расстоянии от экрана. В плоскости пересечения лучей расположена цветоотделительная маска тонкая металлическая пластинка с большим числом отверстий, диаметр которых не превышает 0,25 мм.

Экран цветной ЭЛТ состоит из множества люминесцирующих ячеек, число которых равно числу отверстий маски. Ячейка составлена из трёх круглых элементов люминофора, светящихся красным, зеленым и синим цветами. Число люминесцирующих элементов экрана имеет порядок 10⁶. Пройдя через отверстие маски, пучки расходятся. Расстояние между маской и экраном подобрано так, чтобы после прохождения отверстия маски электроны каждого пучка попадали на элементы экрана, светящиеся определенным цветом. Так как размеры этих элементов очень малы, на удалении от экрана человеческий глаз воспринимает суммарное свечение.

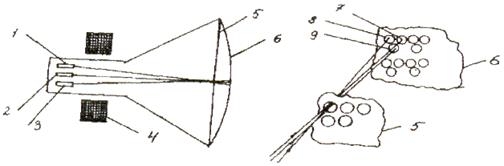

Рис. 3. ЭЛТ с цветным изображением

1,2,3 - электронная пушка для получения красного (1), зелёного (2) и синего (З) цветов;

4- отклоняющая система;

5 - цветоотделительная маска;

6 - экран;

7 - синий луч;

8 - красный луч;

9 - зелёный луч.
