Расчет емкости АКБ

Электроснабжение

Кабельные линии системы оповещения людей при пожаре

Согласно пунктам 4.3, 4.4 СП 6.13130.2013, кабельные линии систем противопожарной защиты, прокладываемые одиночно, должны выполняться кабелями с медными жилами, имеющими показатель пожарной опасности не ниже ПРГП 4 по ГОСТ Р 53315, а кабели, прокладываемые групповой прокладкой – ПРГП 1, ПРГП 2, ПРГП 3 или ПРГП 4, и показатель дымообразования не ниже ПД 2 по ГОСТ Р 53315. Для прокладки шлейфов оповещения проектом предусмотрен кабель типа КПСЭнг(А)-FRLS (ПРГП 1б категория А, ПО 1, ПД 1).

Кабели, провода СОУЭ и способы их прокладки обеспечивают работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.

РАЗДЕЛ 4. ЭЛЕКТРОПИТАНИЕ

Электроснабжение автоматической установки пожарной сигнализации и системы оповещения людей при пожаре в помещениях здания осуществляется по I категории надежности от двух независимых источников через АВР согласно пункту 4.3 СП 6.13130.2013 (см. раздел ЭОМ).

Проектом предусматривается резервное бесперебойное питание установки пожарной сигнализации и системы оповещения людей при пожаре постоянным током от источников питания с необслуживаемыми сухозарядными аккумуляторными батареями, емкость которых выбирается из возможности обеспечения питанием электроприемников в дежурном режиме в течение 24 часов и в режиме «Тревога» не менее 1 ч. Прием сигналов о неработоспособности (включая переход на питание от батарей) источников бесперебойного питания осуществляется установкой пожарной сигнализации.

Защитное заземление электрооборудования предусматривается с помощью третьего (пятого) проводника РЕ в питающем кабеле.

Проектом должно быть предусмотрена гарантированная и бесперебойная работа приемно-контрольного оборудования АПС и СОиУЭ в течение 24 в дежурном режиме и не менее одного часа в режиме «Пожар»

Ток потребления в дежурном режиме

№	Наименование	Кол-во	Потребление на единицу, мА	Сумма, мА	Емкость, А 24ч
	АППКОП РУБЕЖ-2ОП				24.00
	Релейный модуль РМ-5К				3.12
	ИВЭПР-12/3.5				1.68
ИТОГО	28.8

Ток потребления в режиме «Пожар»

№	Наименование	Кол-во	Потребление на единицу, мА	Сумма, мА	Емкость, А 1ч
	АППКОП РУБЕЖ-2ОП				1.00
	Релейный модуль РМ-5К				0.26
	ИВЭПР-12/3.5				0.07
	ИПР 513-11		0.15	1.35	0.00
	ИП 212-64		0.15	7.8	0.01
	ОПОП 2-35				0.60
	ОПОП 1-8				0.16
ИТОГО	2.09

Импульсный источник вторичного питания резервированный ИВЭПР-12/3.5 с двумя аккумуляторными батареями 12 В и емкостью 17 Ач удовлетворяет техническим требованиям проекта по электропитанию.

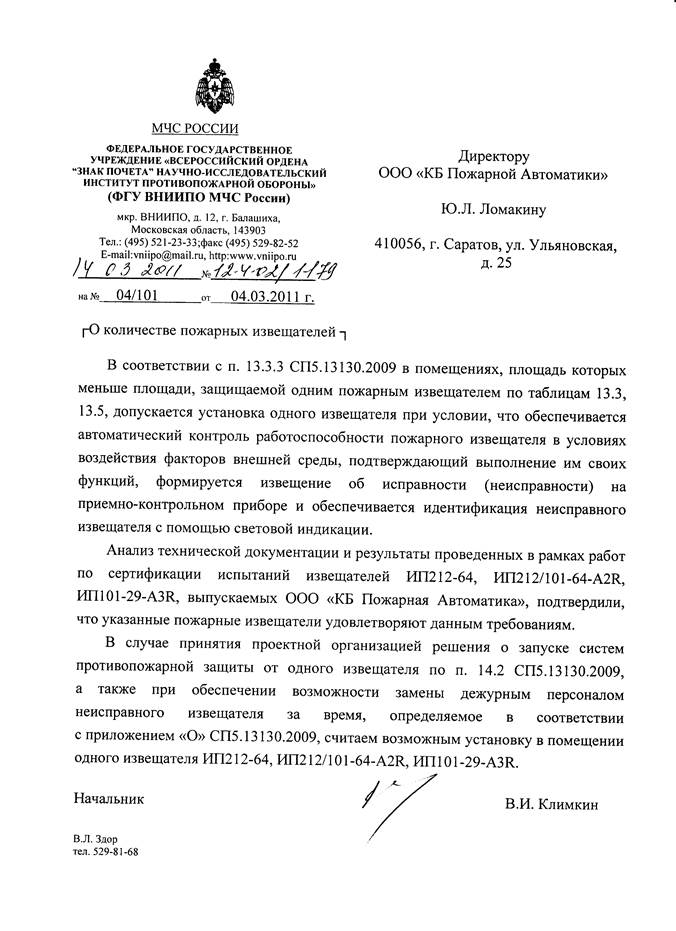

ПРИЛОЖЕНИЕ №1
