Паровой котел. Общее устройство и определения. 1 страница

Классификация и типы паровых котлов.

Простейшим котлом, производящим насыщенный пар низкого давления, является цилиндрический котел (рис. 1.1, а),

Рис. 1.1.a Цилиндрический водотрубный котел: 1 - топка; 2 - барабан-сепаратор; 3 - нижний барабан; 4, 5 - раздающая и отводящая плоские камеры; 6 - обогреваемые парообразующие трубы; 7 - экономайзер; 8 - пароперегреватель; 9 - воздухоподогреватель; 10 - колосниковая решетка; 11 - горелка; 12 - распределительный коллектор; 13 - вход воды в котел; 14 - выход пара

имеющий топку с колосниковой решеткой, на которой сжигается сортированный кусковой уголь, а воздух для горения поступает снизу через решетку. Поверхностью нагрева является нижняя часть горизонтального цилиндра (барабана) диаметром 1,2…1,6 м, и заполненного на 3/4 объема водой, которую омывают горячие газы после сжигания топлива. Котел имеет самую простую конструкцию, но при этом выдает относительно небольшое количество насыщенного пара и имеет низкий КПД из - за высокой температуры газов, уходящих из котла (200…300 °С).

Развитием этого типа котлов стала серия водотрубных котлов которые характеризуются применением тепловоспринимающей поверхности, выполненной в виде большого числа труб малого диаметра (80…60 мм), находящихся непосредственно в потоке горячих газов

В результате значительно возросли паропроизводительность котла и давление насыщенного пара, большая доля теплоты газов используется полезно на нагрев и испарение воды.

Современным типом котла является вертикально - водотрубный котел в котором обеспечивается получение перегретого пара в змеевиковой поверхности пароперегревателя, а сжигание топлива осуществляется во взвешенном состоянии в большом свободном объеме топочной камеры. Все стены камеры закрыты вертикальными трубами, где нагревается и частично испаряется вода при высоком давлении.

Подача топлива и воздуха для сжигания производится через горелки, обеспечивающие необходимое смешение топлива и воздуха в топочном объеме на выходе из горелки. При этом уголь для его сжигания в объеме топки предварительно измельчается до состояния мелкой взвешенной в воздухе пыли. Для улучшения сжигания топлива воздух подогревается в опускном газоходе котла в поверхности воздухоподогревателя, что приводит к дополнительному снижению температуры газов на выходе из котла.

Дальнейшим развитием типов паровых котлов явилось создание так называемых прямоточных котлов

Такой котел не имеет барабана, в нем вода, а затем пароводяная смесь и пар последовательно проходят все поверхности нагрева котла, в котле нет четкой границы между экономайзерной, испарительной и перегревательной поверхностями.

Прямоточные котлы в отличие от барабанных могут работать и при сверхкритическом давлении рабочей среды, при котором нет процесса испарения и исключается сепарация пара от воды. Таким образом, при сверхкритическом давлении нет необходимости в наличии барабана - сепаратора.

В барабанных котлов докритического давления для сжигания твердого топлива, а также газа и мазута. Топливо сжигается во взвешенном состоянии в большом объеме топочной камеры, стены которой закрыты (экранированы) одним рядом плотно расположенных труб (испарительная поверхность), внутри которых движется вверх в барабан кипящая вода и образующийся насыщенный пар высокого давления. В барабане большого диаметра происходит их разделение. Далее насыщенный пар поступает в пароперегреватель, состоящий из большого числа согнутых U - образных труб (змеевиков) диаметром 32…42 мм, объединенных входным и выходным коллекторами.

Продукты сгорания на выходе из топки при температуре более 1000 °С омывают змеевиковые трубные поверхности перегревателя, а затем змеевиковые поверхности экономайзера. Нагрев воздуха, поступающего в горелки, происходит в трубчатом воздухоподогревателе, где обеспечивается перекрестное движение воздуха по отношению к газам.

Воздухоподогреватель состоит из вертикальных труб диаметром 40 мм, внутри которых движутся горячие газы, а снаружи между трубами в поперечном направлении перемещается воздух. Многократность пересечения газовых труб воздухом обеспечивается установкой промежуточных трубных досок и коробов воздуха, перебрасывающих поток воздуха на следующий проход.

Продукты сгорания после воздухонагревателя называются уходящими газами.

Котел для сжигания твердого топлива имеет в нижней части топки устройство для удаления шлаков, образующихся в зоне ядра горящего факела. Охлаждение шлаков достигается сближением двух противоположных экранов топки, охлаждаемых изнутри на этом участке водой. Это устройство называется холодной воронкой. При сжигании газа и мазута отсутствует холодная воронка и нижняя часть топки имеет горизонтальный под, выложенный огнеупорным материалом.

Обмуровка стен топочной камеры и газоходов крепится к специальному каркасу котла. Каркас котла принимает на себя также нагрузку от всех поверхностей нагрева, коллекторов и барабана.

В паровых котлах сверхкритического давления нет четкой границы раздела в процессе перехода рабочей среды из состояния воды к состоянию пара. Зона постепенного перехода, в которой по мере получения теплоты рабочей средой плавно меняется плотность, теплоемкость, теплопроводность и другие физические характеристики, приближаясь к характеристикам пара, называется зоной фазового перехода (ЗФП). По происходящему процессу зона фазового перехода соответствует области парообразования при докритическом давлении.

Котел сверхкритического давления естественно, не имеет барабана - сепаратора. Топочные экраны, как правило, разделяются на два типа по конструкции - нижняя радиационная часть, в пределах которой находится радиационная часть экономайзера и зона фазового перехода, и верхняя радиационная часть, где обеспечивается начальный этап перегрева пара. Далее располагаются последующие поверхности перегрева пара с преимущественным конвективным тепловосприятием.

Тепловоспринимающие поверхности в виде труб (топочные экраны) расположены на ограждающих камеру стенах из огнеупорных материалов и получают теплоту из газового объема за счет радиации (радиационный теплообмен);

горизонтальный газоход, где движение газов от подъемного изменяется на горизонтальное. В объеме этого газохода располагаются поверхности пароперегревателя, в которых происходит радиационно - конвективный (на выходе из топки), и конвективный теплообмен между газовыми продуктами сгорания (газами) и рабочей средой внутри труб;

конвективная шахта, где газы имеют опускное движение, а объем шахты заполнен плотными пакетами поверхностей промежуточного пароперегревателя и экономайзера. В них преобладает конвективный теплообмен.

В нижней части конвективной шахты располагается поверхность воздухоподогревателя, которая обеспечивает более глубокое охлаждение газов перед их удалением в окружающую среду и нагрев воздуха, необходимый для интенсивного горения топлива и его полного сжигания за короткое время пребывания газов в топке. В котлах большой мощности воздухоподогреватель выносят за пределы опускной конвективной шахты.

Паротурбинная установка, используемая для получения электрической энергии за счет теплоты сгорающего топлива, называется энергоблоком. Энергоблок состоит из трех основных агрегатов: парового котла, паровой турбины и электрогенератора

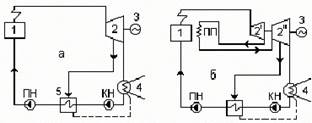

Рис. 1.4. Принципиальная тепловая схема паротурбинной энергоустановки: a - без промежуточного перегрева пара; б - с промежуточным перегревом пара; 1 - паровой котел; 2 - паровая турбина; 3 - электрогенератор; 4 - конденсатор; 5 - регенеративный подогреватель воды; ПН - питательный насос; КН - конденсатный насос; ПП - промежуточный пароперегреватель

Тепловую эффективность работы энергоблока ТЭС можно оценить, если построить термодинамический цикл преобразования энергии (цикл Ренкина).

На рис. 1.5, а показан цикл Ренкина для энергоустановки, работающей на насыщенном паре.

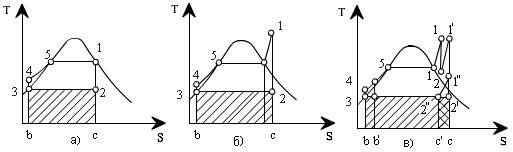

Рис. 1.5. Циклы паротурбинной установки в Т, S-диаграмме: a - на насыщенном паре; б - с перегревом пара; в - с двукратным перегревом пара.

Вода, поступающая в котел, вначале подвергается сжатию в питательном насосе, где повышается ее давление (процесс 3 - 4), затем подогревается в экономайзере котла (процесс 4 - 5), и в завершение получается насыщенный пар в топочных экранах или котельном пучке труб (процесс 5 - 1). Насыщенный пар производит работу в адиабатном процессе расширения в турбине (процесс 1 - 2), а отработавший влажный пар конденсируется в конденсаторе турбины, отдавая большое количество теплоты охлаждающей воде (процесс 2 - 3).

Тепловую эффективность работы энергоблока ТЭС можно оценить, если построить термодинамический цикл преобразования энергии (цикл Ренкина).

В этом цикле средний уровень температуры подводимой теплоты довольно низкий и КПД цикла не превышает 30%. Значительно выгоднее цикл с перегревом пара. Его можно разбить на два цикла: цикл получения насыщенного пара и дополнительный цикл его перегрева. При этом средний температурный уровень подвода теплоты во втором цикле значительно выше, чем в первом, его тепловая эффективность больше, поэтому такой цикл с перегревом пара в целом имеет более высокий КПД (37…40%).

Промежуточный перегрев пара (процесс 2 - 1'), дополнительно увеличивает КПД турбинной установки и снижает также влажность пара в ступенях низкого давления, что уменьшает эрозионный износ лопаток. Отработавший увлажненный пар из турбины при давлении ниже атмосферного (3,4…3,9)·10^-3 МПа и температуре 25…29 °С поступает в конденсатор, где конденсируется, отдавая теплоту охлаждающей воде.

Как видно, значительные потери теплоты имеют место в конденсаторе турбины (процесс 2 ' - 3 - в - с), где пар, отработавший в турбине, конденсируется и при этом теряется значительная теплота конденсации. В целях уменьшения этих потерь в паротурбинных установках используется так называемая регенерация теплоты. При этом часть пара отбирается из промежуточных ступеней турбины (процесс 7" - 2"), теплота пара, включая теплоту конденсации (процесс 7" - 2" - с' - с) передается воде (конденсату), вновь направляемой в котел (на участке 4 - 5). В результате расход пара в конденсатор и потери теплоты в нем дополнительно сокращаются на 20…30% (процесс в' - 3' - 2 " - с' - в'). В итоге КПД паротурбинной установки по производству электроэнергии составляет около 40%.

1.2.1. Паровые котлы с естественной циркуляцией.

Отличительной конструктивной особенностью такого котла является наличие барабана (рис. 1.6, а), выполняющего роль сепаратора пара из потока пароводяной смеси, поступающей в него из топочных экранов. Рис. 1.6. Схемы водопарового тракта котла: а - барабанного с естественной циркуляцией; б - барабанного с принудительной циркуляцией; в - прямоточного; ПН - питательный насос; РПК - регулятор питания котла; ЭК - экономайзер; ТЭ - топочные экраны; ПЕ - пароперегреватель; пе - перегретый пар; ОП - опускные трубы; НПЦ - насос принудительной циркуляции; Б - барабан.

Барабан котла вместе с системой необогреваемых опускных труб, выходящих из него, и подъемных (экранных) труб внутри топочной камеры образует замкнутый циркуляционный контур, в котором при горении топлива в топке организуется движение воды (опускные трубы) и пароводяной смеси (подъемные трубы). Движение рабочей среды происходит за счет возникновения естественного напора, определяемого разностью гидростатических давлений массы воды и пароводяной смеси в опускных и подъемных трубах и называемого движущим напором естественной циркуляции

(1.1)

где ρ_ОП, ρ_СМ-соответствующая плотность воды в опускных трубах и средняя плотность пароводяной смеси в подъемных трубах, кг/м³; м/с²; Н_П - высота паросодержащей части контура, м.

Возникающий в контуре циркуляции движущий напор обеспечивает движение рабочей среды в подъемных трубах с небольшой скоростью (около 1 м/с), при этом за один проход через подъемные трубы происходит частичное испарение воды (от 0,03 до 0,25 кг/кг), поэтому полное испарение исходного 1 кг воды произойдет при многократном прохождении контура. Отношение массового расхода циркулирующей воды G₀, кг/с, к количеству образовавшегося пара в единицу времени D, кг/с, называется кратностью циркуляции

kЦ = G0/D.

(1.2)

В паровых котлах с естественной циркуляцией кратность циркуляции обычно составляет от 10 до 30. Таким образом, расход воды в контуре циркуляции в k_Ц раз больше паропроизводительности котла.

В барабанном котле начальный перегрев пара обычно происходит в радиационном потолочном перегревателе, экранирующем весь потолок над топкой и горизонтальным газоходом, после чего пар поступает в полурадиационный (ширмовый) или конвективные змеевиковые пакеты перегревателя, расположенные в горизонтальном газоходе.

Общее сопротивление водопарового тракта барабанного котла определяется гидравлическим сопротивлением при движении воды в трубах экономайзера от входного коллектора до поступления воды в барабан котла - ΔР_ЭК = 0,05Р_П.П и аналогичным сопротивлением тракта пароперегревателя от барабана до выхода перегретого пара из котла - ΔР_ПЕ = (0,1…0,15)Р_П.П, где Р_П.П- давление перегретого пара за котлом, МПа.

1.2.2. Паровые котлы с принудительной циркуляцией.

В парообразующих трубах можно организовать принудительное движение рабочей среды за счет специального насоса, установленного на опускных трубах (рис. 1.6, б). Движущий напор циркуляции в этом случае в несколько раз превышает напор естественной циркуляции. Это позволяет увеличить скорость движения и располагать парообразующие трубы в топке любым образом (наклонно, горизонтально), исходя из размещения котла в ограниченных по высоте помещениях, и более удобно его конструировать. Повышается надежность циркуляции рабочей среды в экранных трубах. Однако значительным оказывается расход электроэнергии на привод насоса принудительной циркуляции, поэтому в этом случае уменьшается значение кратности циркуляции до k_Ц = 3…5.

Наличие в паровых котлах последних типов барабана-сепаратора насыщенного пара позволяет использовать их только при докритическом давлении, обычно не более Р = 18 МПа.

1.2.3.Прямоточный паровой котел.

Прямоточный котел характеризуется последовательным включением и однократным прохождением рабочей средой всех поверхностей нагрева (рис. 1.6, в). Вода, поступающая в экономайзер, практически с тем же расходом проходит прямотоком одним ходом все поверхности, включая топочные экраны, полностью испаряется, перегревается в пароперегревателе и затем перегретый пар по паропроводу направляется к турбине. В такой конструкции котла в общем случае отсутствует четкое разделение экономайзерной, парообразующей и перегревательной поверхностей, отчего при переменных режимах работы изменяется положение границ между ними, что влияет на выходные параметры пара и, прежде всего, на температуру пара.

При движении воды и пара в трубах возникает гидравлическое сопротивление, которое преодолевается избыточным напором питательного насоса.

Поверхность экономайзера в конвективной шахте обеспечивает нагрев поступающей из турбинного отделения питательной воды до температуры, близкой к насыщению при рабочем давлении воды. После прохождения поверхности экономайзера питательная вода поступает в нижние коллекторы топочных экранов.

Окончательный догрев воды до кипения и испарение происходят в топочном экране. По высоте топочная камера разделяется на две или три части с перемешиванием потока рабочей среды в коллекторах для выравнивания температур.

В прямоточном котле экранируются панелями из пароперегревательных труб также боковые стены горизонтального газохода, поворотной камеры и потолочное перекрытие котла, после чего пар на котлах большой мощности поступает в полурадиационную ширмовую поверхность, расположенную в горизонтальном газоходе, и затем в выходную конвективную поверхность, откуда перегретый пар направляется в паровую турбину.

Отсутствие процесса отделения пара от воды в рабочем тракте котла позволяет использовать котел при сверхкритическом давлении рабочей среды.

В отечественной энергетике применяется два типа паровых котлов: прямоточные и с естественной циркуляцией, в промышленной теплоэнергетике также применяются котлы-утилизаторы с принудительной циркуляцией.

Питательная вода, поступающая в котел с температурой 230…270°С, содержит небольшое остаточное количество взвешенных и растворенных веществ. В прямоточном котле докритического давления по мере движения воды в трубах топочных экранов увеличивается паросодержание потока и соответственно повышается концентрация примесей в оставшейся воде вплоть до насыщения, в результате чего начинается выпадение твердой фазы на внутренних стенках труб (накипь из солей жесткости и оксидов металлов, прежде всего железа). Наибольшее количество отложений концентрируется в области завершения испарения. Поверхность нагрева, включающую эту стадию процесса (конец испарения - начало перегрева), называют переходной зоной и для надежности работы металла иногда размещают в области более низких тепловых нагрузок конвективной шахты.

В котлах с естественной и принудительной циркуляцией при относительно малом парообразовании заметных отложений на стенках труб не допускается.

1.3.Котельная установка.

В число устройств и механизмов, обеспечивающих работу парового котла, входят: топливоприготовительное оборудование; питательные насосы; дутьевые вентиляторы, подающие в котел воздух для горения; дымососы для удаления продуктов сгорания через дымовую трубу в атмосферу и другое вспомогательное оборудование, необходимое для обеспечения эксплуатации котла. Паровой котел вместе с комплексом перечисленного оборудования составляют котельную установку.

Котельная установка с барабанным паровым котлом при сжигании твердого топлива состоит из барабана; 2 - опускные трубы из барабана; 3 - экранные подъемные трубы; 4 - экономайзер; 5 - пароперегреватель; 6 - воздухоподогреватель; 7 - горелочное устройство; 8 - пароохладитель; 9 - указатель уровня воды; 10 - манометр; 11 - предохранительный клапан; 12 - главная паровая задвижка; 13 - углеразмольная шаровая барабанная мельница; 14 - сепаратор пыли; 15 - пылевой циклон; 16 - транспортер сырого угля; 17 - бункер сырого угля; 18 - питатель сырого угля; 19 - клапан для пропуска угля или пыли; 20 - бункер пыли; 21 - регулятор подачи пыли; 22 - мельничный вентилятор; 23 - короб горячего воздуха; 24 - воздухозаборник; 25 - дутьевой вентилятор; 26 - скруберный золоуловитель; 27 - дымосос; 28 - дымовая труба; 29 - шлакоприемник; 30- канал шлако- или золоудаления; 31 - колонны каркаса котла; 32 - непрерывная продувка из барабана; 33 - продувка нижних коллекторов поверхностей нагрева; 34 - трубопровод питательной воды; 35 - питательный регулирующий клапан

Рядом с котлом располагаются система пылеприготовления из поступающего на электростанцию кускового топлива, тягодутьевая установка, обеспечивающая подачу воздуха в котел и отвод продуктов сгорания после их очистки в дымовую трубу. Питательные насосы, подающие воду в котел, согласно технологической схеме расположены в турбинном отделении. К котельной установке относится также система дренажей коллекторов и продувки с оборудованием для использования теплоты этих потоков (сепараторы, теплообменники).

Современная мощная котельная установка представляет собой техническое сооружение для производства пара, в котором все рабочие процессы полностью механизированы и автоматизированы. Для повышения надежности работы котельная установка оснащена автоматической защитой от аварий.

1.3.1. Топливоприготовление.

Топливоприготовление включает в себя комплекс элементов оборудования и механизмов транспорта, обеспечивающих размол и непрерывную подачу подготовленного для сжигания топлива в горелки парового котла.

Подготовка твердого топлива происходит в две стадии: сначала дробление кусков топлива в дробилках до максимального размера частиц 15…25 мм (дробленка), а затем размол в углеразмольных мельницах до мельчайшей угольной пыли. Последняя стадия происходит для данного котла непосредственно в котельном отделении, и оборудование пылеприготовления включается в состав котельной установки.

Наиболее универсальной, применимой для всех видов топлив и всего диапазона их твердости при размоле, является схема с шаровой барабанной мельницей, в которой размол топлива происходит при ее вращении за счет массы металлических шаров. Поскольку ШБМ не экономична при частичной загрузке топливом, в схеме предусмотрено отделение готовой пыли в циклоне и хранение ее в специальном бункере пыли, после которого питатели пыли (регуляторы расхода) обеспечивают подачу необходимого количества пыли в горелки котла в соответствии с его тепловой мощностью.

После отвода основного потока горячего воздуха в горелки оставшаяся часть горячего воздуха направляется в углеразмольную шаровую барабанную мельницу. В нее из питателя поступает сырое топливо. В мельнице в процессе размола происходит испарение влаги из топлива, и затем пыль выносится увлажненным воздухом из мельницы и поступает в сепаратор, где отделяются и возвращаются назад в мельницу грубые фракции пыли.

В циклоне пыль отделяется от транспортирующего агента и поступает в бункер пыли, а влажный воздух с температурой и остатками тонкой пыли нагнетается мельничным вентилятором в пылепроводы к горелкам, куда из питателя поступает пыль для сжигания в топке.

Молотковая мельница (ММ) размалывает топливо билами при большой скорости вращения ротора мельницы. Готовая пыль после сепаратора непосредственно поступает в горелки, регулирование расхода пыли здесь обеспечивает питатель сырого угля на вход в молотковую мельницу.

Валковая среднеходная мельница (СМ) обеспечивает размол топлива за счет раздавливания кусков топлива валками на вращающемся плоском столе.

Для размола сильновлажных и мягких бурых углей применяется мельница - вентилятор (М - В), которая имеет на одной оси размольную часть, подобную молотковой мельнице, и вентилятор, который создает разрежение на входе в сушильную шахту для подвода горячих топочных газов (800…1000°С) и напор в пылепроводе для подачи топлива в горелки. Остальная часть схемы подобна предыдущим

Приготовление мазута к сжиганию состоит в удалении из него мелких твердых фракций и волокон, нагреве его в паровых теплообменниках до температуры 100…150 °С, при которой мазут легко течет и распыливается затем до мельчайших капель в горелке.

Подготовка к сжиганию природного газа требует наименьшего оборудования и затрат. Газ поступает в газорегуляторный пункт, где проходит фильтрацию, затем его давление снижается от давления в центральной магистрали. Для гарантии поддержания заданного давления газа на электростанции за регулятором устанавливают предохранительные клапаны, сбрасывающие при избытке давления часть газа в атмосферу. Во избежание прекращения подачи газа на станцию при выходе из строя регулятора основная магистраль имеет вторую (байпасную) с таким же набором аппаратуры.

Учитывая высокую взрывоопасность смеси газа с воздухом газопроводы к каждому котлу оснащены быстродействующими импульсными клапанами, мгновенно отсекающими подачу газа в аварийной ситуации, а также продувочными линиями (свечами), позволяющими удалить газ из газопровода при его отключении.

1.3.2. Работа газовоздушного тракта котла.

Газовоздушный тракт - единая система воздушных коробов и газоходов, обеспечивающая подачу воздуха через воздухоподогреватель и горелки в топку, движение образующихся продуктов сгорания по газоходам котла и удаление охлажденных газов в дымовую трубу. Движение воздуха и газов в зависимости от мощности и размеров котла может быть организовано за счет естественной тяги или принудительной тяги.

Естественная тяга или самотяга Н_сам, Па, определяется разностью давлений гидростатических столбов атмосферного воздуха снаружи и нагретой газовой среды внутри трубы:

HСАМ = hТР(ρВ - ρГ)g,

(1.3)

где h_ТР - высота дымовой трубы, м: ρ_В, ρ_Г - плотность холодного воздуха (при 20…30°С) и газов (при температуре на выходе из котла), кг/м³; g - ускорение под действием сил земного притяжения, м/с².

Совместная работа воздушного и газового трактов котла может быть организована двумя способами. По первому способу газовоздушный тракт котла включает в себя дутьевые вентиляторы для подачи под давлением 2,5…5 кПа атмосферного воздуха через воздухоподогреватели к горелкам и части горячего воздуха в углеразмольные мельницы. Сопротивление газового тракта котла, а также аппаратов золоулавливания и газоходов до дымовой трубы преодолевается дымососами, имеющими напор 2,0…3,5 кПа. В этом случае весь воздушный тракт на участке вентилятор - топка находится под давлением выше атмосферного. Продукты сгорания удаляются из котла дымососами, в связи с чем топка и все газоходы находятся под разрежением. Такую схему тяги и дутья называют уравновешенной. Контрольным фактором, обеспечивающим согласование работы дутьевых вентиляторов и дымососов, является давление газов на выходе из топочной камеры. Здесь устанавливается и автоматически поддерживается небольшое разрежение. Дутьевой вентилятор подает столько воздуха, сколько необходимо для полного сжигания топлива, а регулирующие устройства дымососов изменяют производительность так, чтобы вверху топки постоянно сохранять указанное небольшое разряжение.

В газовый тракт при давлении ниже атмосферного через неплотности его ограждений присасывается окружающий воздух, что увеличивает объем перекачиваемых дымососами газов.

Транспорт воздуха до топки и продуктов сгорания до выхода в атмосферу можно также обеспечить специальными высоконапорными дутьевыми вентиляторами без применения дымососов. В этом случае топка и газоходы будут находиться под некоторым избыточным давлением - наддувом.

В газоплотном тракте исключены присосы воздуха. При наддуве напор, который создает высоконапорный дутьевой вентилятор, меньшем, чем сумма напоров дутьевого вентилятора и дымососа в уравновешенной схеме, так как с уменьшением объема газов при отсутствии присосов в газовом тракте снижается сопротивление тракта. Это приводит к экономии энергии на привод тягодутьевых машин. К тому же высоконапорный дутьевой вентилятор перекачивает холодный воздух, а дымососы - достаточно горячие газы с увеличенным удельным объемом, что дополнительно снижает затраты энергии на перекачку.

По выходе из поверхностей котла газовый поток (при сжигании твердого топлива) поступает на золоулавливающие устройства, где происходит удаление из потока газов 96…99% мелких твердых частиц золы. Для этих целей используются центробежные скрубберы и батарейные циклоны, электрофильтры (с эффективностью 98…99,5%).

2. Поверхности нагрева паровых котлов.

2.1. Тепловосприятие поверхностей нагрева.

Парообразующие поверхности паровых котлов различных систем заметно отличаются друг от друга, но всегда располагаются в основном в топочной камере и воспринимают теплоту радиацией. В зависимости от вида сжигаемого топлива топочные экраны воспринимают 40…50% полного количества теплоты, отдаваемой рабочей среде в котле в целом. В поверхностях нагрева горизонтального газохода это тепловосприятие составляет 20…25%, а на поверхности конвективной шахты приходится 30…40% теплоты.

Так, при среднем давлении (4 МПа) теплоты, получаемой экранами радиационным теплообменом в топке, недостаточно для покрытия полной его потребности на парообразование (62%), в связи с чем часть теплоты, затрачиваемой на испарение воды, передается в экономайзере и в конвективных котельных пучках труб на выходе из топки. Поэтому в барабанных котлах среднего давления обычно экономайзер становится кипящим, в нем питательная вода не только подогревается до температуры насыщения, но и частично превращается в пар. Для этих котлов характерны конвективные испарительные поверхности, образованные из трех-четырех рядов труб на выходе из топки с собственным нижним коллектором, питаемым водой из барабана, а также разводка труб заднего экрана в два-три ряда в зоне пересечения ими горизонтального газохода (фестон).

В барабанных котлах высокого давления (10 МПа и выше) доля теплоты, используемая на парообразование, в значительной мере снижается, и тепловосприятие экранов в топочной камере становится достаточным для получения требуемого количества пара, в связи с чем экономайзер выполняет только свою основную функцию: подогревает поступающую питательную воду.
