Оцифровка растровых изображений

Для обработки растровых изображений используется ПО Bentley Descartes. Данный модуль позволяет: читать и обрабатывать большое количество различных типов растровых изображений, трансформировать, сшивать, разделять набор растров, улучшать качество, делать повторную выборку, вносить изменения в растр и оцифровывать растровое изобажение.

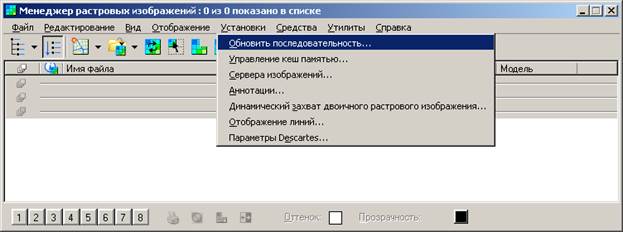

Инструменты Descartes вызываются как встроенные функции в дилоговом окне Менеджер растровых изображений (Рисунок 1), вызываемого через основное меню Файл\Менеджер растровых изображений.

Рисунок 1

Либо все инструменты можно вызвать в виде панели инструментов через меню Инструменты\Растр\Открыть как панель инструментов (Рисунок 2).

Рисунок 2

К проектному файлу прикрепляется растровое изображение. Если файл не имеет геопривязки, то его сначала желательно трансформировать, зарегистрировать в реальных координатах проекта. Для этого можно воспользоваться стандартными инструментами MicroStation для деформации растра, либо специальными инструментами Descartes, которые позволяют более комплексным образом обработать растры.

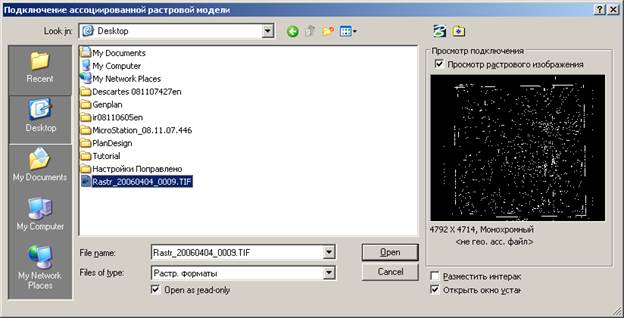

Для подключения растра необходимо выбрать в Менеджере растровых изображений меню Файл\Подключить\Растр (Рисунок 3). При интерактивном размещении надо указать границы размещаемого рисунка.

Рисунок 3

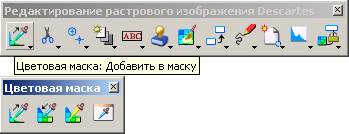

Программа позволяет оцифровывать как черно-белые, так и цветные растры, в последнем случае необходимо настроить Цветовую маску, т.е. выбрать набор цветов по которым будет происходить автоматическая векторизация. Для этого используется набор инструментов Редактирование растрового изображения Descartes (Рисунок 4)

Рисунок 4

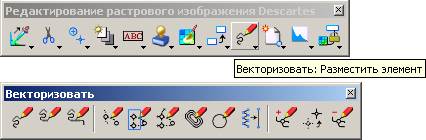

Непосредственно для векторизации растра существует набор инструментов Векторизовать (Рисунок 5).

Рисунок 5

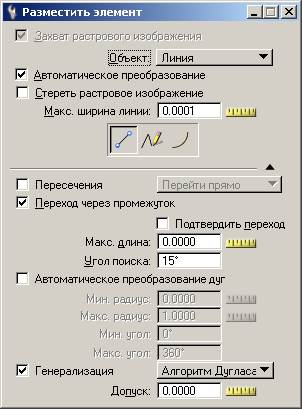

Основной инструмент – Разместить элемент, настройки которого подобны настройкам остальных элементов. В диалоговом окне (Рисунок 6) инструмента находятся следующие настройки:

1. Захват растрового изображения – привязка к растру как при работе с векторной графикой при ручном методе векторизации.

2. Объект – создается линия или контур.

3. Автоматическое преобразование – будет ли преобразование происходить автоматически, либо вручную.

4. Стереть растровое изображение – позволяет сразу удалять растовое изображение после преобразования в вектор.

5. Максимальная ширина линии – определяется ширина элемента растра, которая будет считаться отдельной линией, если размер растрового элемента будет более данного параметра, то преобразование «толстого» элемента будет в виде пилообразного элемента.

6. Пересечения – оределяется как будет себя вести автоматическая векторизация при нахождении узла с пересекающимися (расходящимися) линиями, куда надо дальше пойти вектору.

7. Переход через промежуток – определяются размеры промежутка через которые автоматическая векторизация будет перескакивать, считая их частью линии. Также определяется угол поиска продолжения линии.

8. Автоматическое преобразование дуг – определяются параметры преобразования дуг и окружностей.

9. Генерализация – определяется метод и параметры упрощения геометрии (спрямление линий), генерализацию можно провести и в последствии.

Рисунок 6

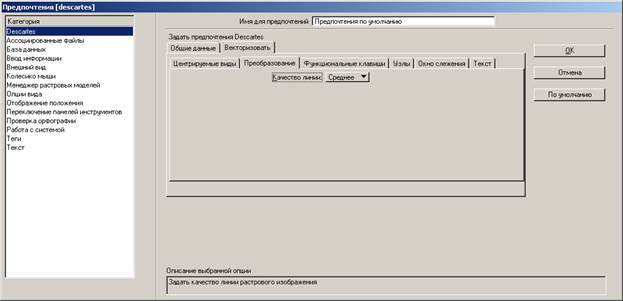

Для правильной векторизации необходимо также установить качество растра, от этого зависит поведение автоматической векторизации для плохих изображений. Данные параметры устанавливаются через основное меню MicroStation Рабочая среда\Предпочтение, затем в категории Descartes надо выбрать закладку Векторизовать, а в ней закладку Преобразование и выставить Качество линий, обычно Среднее (Рисунок 7).

Рисунок 7

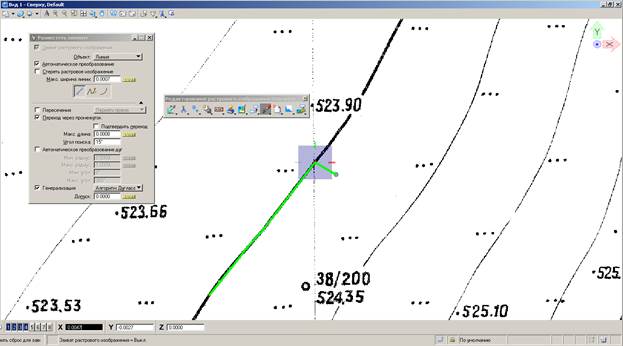

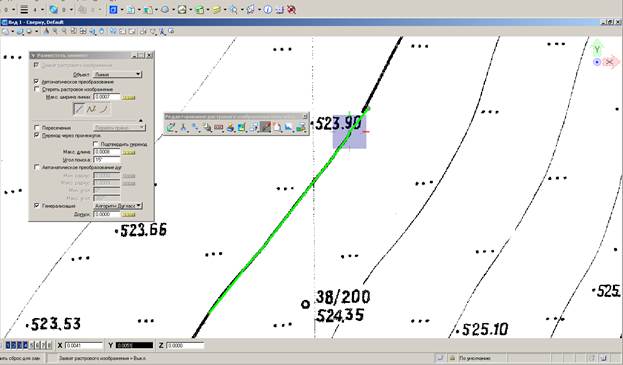

Для векторизации данным инструметном необходимо щелкнуть на линии растра, а затем щелкнуть в другой (соседней) точке той же линии, чтобы указать направление векторизации, дальнейшую оцифровку инструмент проведет сам при автоматическом методе векторизации (Рисунок 8). Остановиться автоматический процесс может при достижении крупного промежутка (Рисунок 9), большего заданных ограничений (Рисунок 8), либо при нахождении разветвления, если не указано заранее направление векторизации.

Векторизация происходит с активными параметрами.

При векторизации автоматически раставляются узловые точки, в то же время можно предварительно вручную расставить данные точки, а потом использовать их при векторизации.

Рисунок 8

Рисунок 9

Инструмент Преобразовать область позволяет сразу векторизовать целые области, но при этом могут неверно преобразовываться области с текстовыми элементами.

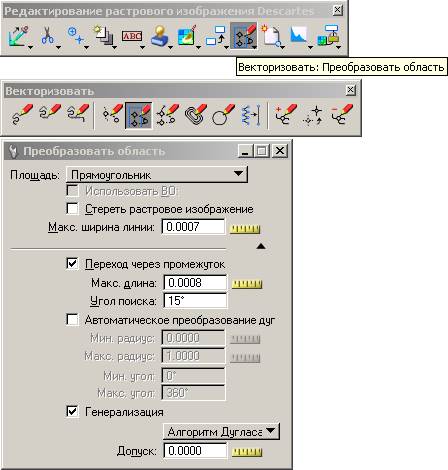

Рисунок 10

Инструмент Преобразование линии контуров позволяет сразу задавать Z координату оцифрованным линиям, после чего их легко использовать для создания ЦММ.
