Счисление при плавании на течении

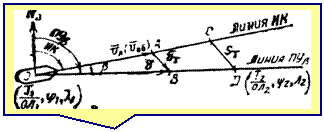

Рис. 5.3. Учёт течения.

Элементами течения является К_T - направление течения (считают, что течение направлено из компаса) и V т - скорость течения. Данные о течении получают из пособий или с морских карт. Графическое решение задачи по учёту течения, производится обычно на навигационной карте, состоит в построении навигационного треугольника или треугольника скоростей, сторонами которого являются вектор Vл скорости судна относительно воды, направленный по линии истинного курса, вектор Vт скорости течения по его направлению Кт и вектор V истинной скорости судна, направленный по линии пути (см. рис. 5.3,а). Угол β, заключённый между линиями истинного курса и пути, называется углом сноса; он считается положительным, если ПУβ > ИК, и отрицательным, если ПУβ < ИК. Для ведения счисления необходимо знать угол β и истинную скорость V. Тогда ПУβ = ИК + β; Плавание S= Vtможет быть вычислено или снято с карты. Следует различать 2 варианта задач. Прямая задача. Задан ИК, требуется найти β и V. Из начальной точки учёта течения (см. рис. 5.3,а) по линии ИК отложить вектор скорости судна Vл. Из конца вектора Vл проложить Кт и на нём отложить скорость течения Vт. Соединив начальную точку Vл с концом вектора теченияVт, получим направление движения ПУβ и путевую скорость V. Обратная задача. Намечаем точку F (см.рис. 5.3,б), в которую должно прийти судно; соединив её с начальной точкой О, получим линию ПУβ. Из точки О отложить вектор скорости течения Vт, из его конца радиусом, равным скорости судна по лагу Vл, сделать засечку на линии пути. С помощью параллельной линейки перенести вектор V в точку О и получить значение ИК. Для получения счислимой точки необходимо рассчитать Sл = рол × Кл и отложить плавание на линии истинного курса, а затем полученную точку перенести на линию пути ПУβ по направлению течения.

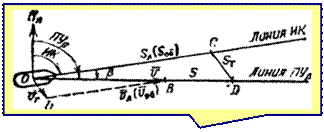

Рис. Прямая задача графического счисления пути судна с учётом сноса течением (Обратная задача).
