Расчет внецентренно растянутых элементов

Расчет центрально-растянутых элементов

3.74. При расчете сечений центрально-растянутых железобетонных элементов все расчетное усилие должно полностью восприниматься арматурой, при этом требуется соблюдение условия

N £ R_s A_s + R_p A_p, (88)

где N - продольное растягивающее усилие, приложенное центрально.

3.75. Расчет сечений внецентренно растянутых железобетонных элементов следует производить в зависимости от положения продольной силы N исходя из следующих условий:

а) если продольная сила N приложена между равнодействующими усилий в соответствующей арматуре (черт. 6, а), причем все сечение растянуто, то в этом случае вся расчетная сила должна быть полностью воспринята арматурой и расчет следует производить, используя условия:

Ne £ R_s A¢_s (h₀₁ - a¢_s) + R_p A¢_p (h₀ - a¢_p); (89)

Ne¢ £ R_s A¢_s (h - a_s - a¢_s) + R_p A¢_p (h - a_p - a¢_p); (90)

б) если продольная сила N приложена за пределами расстояний между равнодействующими усилий в соответствующей арматуре (черт. 6, б) с расположением нейтральной оси в пределах ребра, то прочность сечения следует устанавливать из условия

Ne £ R_b bx (h₀ - 0,5x) + R_b (b¢_f - b) h¢_f (h₀ - 0,5h¢_f) +

+ R_sc A¢_s (h₀₁ - a¢_s) + s_pc A¢_p (h₀ - a¢_p). (91)

Высоту сжатой зоны бетона х следует определять по формуле

R_p A_p + R_s A_s - R_sc A¢_s - s_pc A¢_p - N = R_b bx + R_b (b¢_f - b) h¢_f. (92)

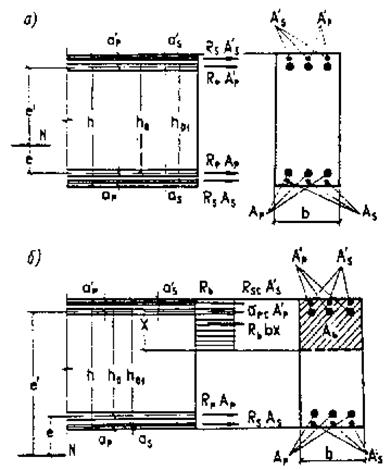

Черт. 6. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно растянутого железобетонного элемента, при расчете его по прочности

а - продольная сила N приложена между равнодействующими усилий в арматуре; б - то же, за пределами расстояния между равнодействующими усилий в арматуре

Если полученное из расчета по формуле (92) значение х > x_y h₀, то в условие (91) подставляется х = x_y h₀, где x_y определяется согласно указаниям п. 3.61*.

Учет работы сжатой арматуры следует производить согласно п. 3.60*. Однако, если без учета этой арматуры величина х > 2а_s, а с учетом ее х < 2a¢_s, тo расчет по прочности следует производить из условия

Ne £ (R_p A_p + R_s A_s - N)(h₀ - a¢_s). (93)
