Конструктивні рішення мурів з крупних панелей та листових матеріалів

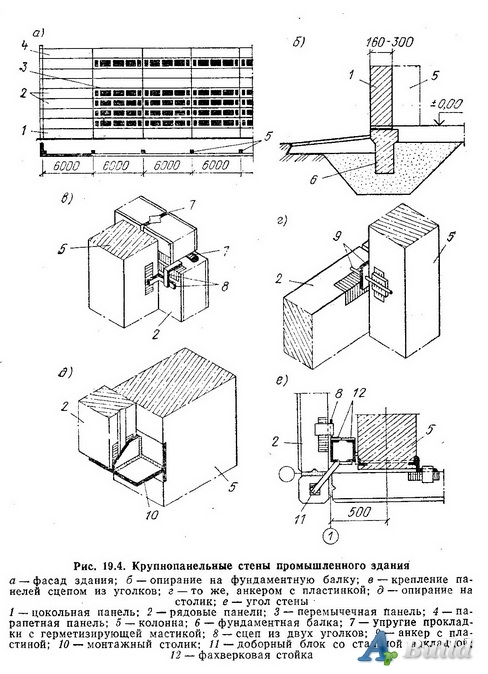

Крупные стеновые панели часто применяют в каркасных промышленных зданиях. В зависимости от разных признаков стеновые панели подразделяют на отдельные виды: по месту положения в стене (по высоте) — на рядовые, простеночные, перемычечные, парапетные, карнизные и цокольные; расположению в плане — на рядовые и угловые; теплотехническим свойствам — на утепленные, применяемые в отапливаемых зданиях, и не утепленные — для неотапливаемых зданий; разрезке — на полосные, одно- и двухмодульные; виду материалов — на железобетонные, металлические и асбестоцементные.

В современных промышленных зданиях наиболее часто применяют

навесные панели.

Железобетонные панели изготовляют как утепленными, так и неутепленными. Утепленные панели применяют для устройства стен одно- и многоэтажных отапливаемых каркасных зданий с шагом пристенных колонн 6 и 12 м. Эти стеновые панели изготовляют следующих видов: сплошные — из ячеистых или легких бетонов, трехслойные — из двух железобетонных плит со слоем минераловатного утеплителя. Сплошные панели из ячеистых бетонов выполняют однослойными толщиной 200, 240 и 300 мм. Панели толщиной 200 и 240 мм применяют только для навесных стен с ленточными проемами, а толщиной 300 мм — для самонесущих стен. Панели из ячеистых бетонов, как и все виды других утепленных панелей, именуя номинальную высоту 1200 и 1800 мм.

Для изготовления панелей из ячеистых бетонов используют газо- и пенобетон, газо- и пеносиликат М35 с плотностью 700 кг/м3 и морозостойкостью не ниже Мрз25. Панели армируют сварными каркасами и сетками из стали марок A-I, А- III и обыкновенной арматурной проволоки марки Вр-I. Для крепления панелей к колоннам каркаса здания в них предусмотрены стальные закладные детали. При монтаже панелей швы между ними заполняют герметиками: гернитом, пороизолом, тиоколовыми и полиизобутиленовыми мастиками. Толщину горизонтальных швов принимают 15 мм, вертикальных — 20 мм. Панели из ячеистых бетонов допускается применять при влажности внутреннего воздуха не выше 60 % и не разрешается в зданиях с агрессивной средой.

Из легких бетонов изготовляют панели толщиной 200, 240, 300 и 400 мм. Панели толщиной 200 и 240 мм применяют в ненесущих стенах с ленточными широкими проемами, а толщиной 300 и 400 мм — в самонесущих стенах с отдельными оконными проемами шириной 3000 и 4500 мм.

Панели из легких бетонов выполняют сплошными, но с обеих сторон они имеют поверхностный (офактуривающий) слой толщиной 20 мм из прочного цементного раствора, образующего плотную и гладкую поверхность. Для изготовления панелей из легких бетонов применяют керамзито-, шлако-, перлито- и аглопоритобетон М50 плотностью 900...1000 кг/м3, морозостойкостью не ниже Мрз25. Армирование и заполнение швов между панелями при их монтаже производится так же, как и панелей из ячеистых бетонов.

Ограждение из листовых материалов применяют для неотапливаемых зданий и для цехов с избыточным тепловыделением. Нижнюю часть стен, подверженную механическим воздействиям и увлажнению, выполняют обычно из более стойких каменных материалов (панели, кирпич). В качестве ограждающих листовых материалов в промышленном строительстве используются:

волнистые прокатные или штампованные стальные листы (оцинкованные, эмалированные или из нержавеющей стали);

волнистые анодированные алюминиевые листы;

асбестоцементные волнистые листы;

волнистые пластмассовые листы, цветные и бесцветные, глухие и светопрозрачные (стеклопластики, оргстекло, поливинилхлорид);

сочетания указанных материалов, например асбестоцемантные волнистые листы и прозрачный стеклопластик.

В отечественном строительстве наибольшее распространение получили асбестоцементные материалы и изделия. Асбестоцементные волнистые листы усиленного профиля, применяемые для стен, имеют длину 2,5 м при ширине 0,994 м и толщине листа 8 мм. Листы крепятся при помощи металлических кляммеров с антикоррозионным покрытием. Стена из таких листов в 10—12 раз легче кирпичной и стоит примерно в три раза дешевле ограждений из железобетонных панелей.

Гофрированная поверхность, гладкая фактура и светлый тон листов, а также монтажные швы внахлестку создают весьма характерный вид стены здания.

Для уменьшения гигроскопичности асбестоцементные листы могут иметь защитные покрытия из водостойких эмалей, перхлорвиниловых (ПХВ) или иных красок. В последнее время вместо асбестоцементных листов в стеновых ограждениях начинают применять стальные оцинкованные профилированные листы, употребляемые для кровельных покрытий.

В зарубежном строительстве большое распространение получили многослойные стеновые конструкции, состоящие из наружной и внутренней облицовок, между которыми размещаются эффективная тепло- и звукоизоляция, воздушные прослойки, пароизоляция, отражающие прокладки и т. п. В качестве облицовок в таких панелях используют эмалированную или нержавеющую сталь, анодированный алюминий, асбестоцементные листы, цветное стекло (марблит и стемалит), слоистые пластики, а также сочетания этих материалов. На ряде промышленных объектов применены стемалитовые панели, состоящие из стемалита (закаленное окрашенное стекло), пеностекла и плоского асбестоцементного листа либо снова стемалита.

Многослойные стеновые конструкции крепятся к каркасу различными прижимными устройствами. По методу изготовления многослойные конструкции делятся на два типа: 1) панели, составные элементы которых скрепляются между собой механически при помощи винтов или других металлических креплений; 2) слоистые панели, составные элементы которых скрепляются между собой при помощи клеев. Для панелей второго типа следует применять материалы с одинаковыми коэффициентами теплового расширения, чтобы избежать возможного коробления и трещин в панелях. В случае сочетания материалов с различным коэффициентом температурного расширения такие материалы не должны жестко связываться между собой.

В стенах производственных зданий устраивают проемы — оконные, воротные и дверные, а также специальные аэрационные (для зданий с избыточными тепловыделениями).

Производственные здания могут иметь зна-чительные площади светопрозрачных ограждений, обеспечивающих боковое естественное освещение и проветривание помещений. В зависимости от характера производства, требуемой интенсивности освещения и проветривания, условий внешней среды, конструктивного решения стен площадь и характер остекления могут быть различными. При несущих стенах, а также в самонесущих стенах из штучных каменных материалов оконные проемы выполняются с простенками. В навесных стенах оконные проемы делают с ленточным или сплошным витражным остеклением. Ленточные окна обеспечивают равномерность освещения помещений. При сплошном остеклении отдельные его участки (места примыкания поперечных стен, перекрытий, колонн) иногда выполняют из листовых или многослойных непрозрачных ограждающих конструкций.

Для заполнения оконных проемов в стенах производственных зданий применяют листовое стекло разной толщины и размеров, стеклопа-кеты, стеклоблоки, стеклопрофилит и свето-прозрачные стеклопластики. При этом для обеспечения взаимозаменяемости светопрозрачных ограждений, выполняемых из различных материалов, а также светопрозрачных ограждений с несветопрозрачными, следует предусматривать унификацию размеров и способов крепления различных ограждений к несущему каркасу здания. Теплотехнические характеристики свето-прозрачного ограждения нормируются в зависимости от назначения здания, расчетного перепада температур внутреннего и наружного воздуха и влажности внутреннего воздуха. Так, в цехах с нормальным температурно-влажностным режимом остекление обычно выполняют двойным только в пределах рабочей зоны до уровня 2,4 м от пола, а выше (в одноэтажных зданиях)— одинарным; в горячих и неотапливаемых цехах остекление выполняется одинарным, а в цехах с повышенной влажностью и с кондиционированным режимом — двойным или даже тройным (в большинстве случаев глухим).
