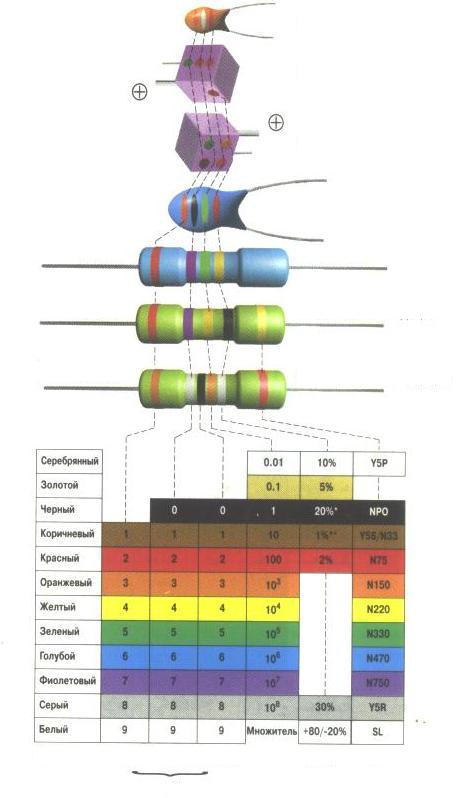

ЦВЕТОВАЯ МАРКИРОВКА (ПРОДОЛЖЕНИЕ)

3.9 нФ

2.2 мкФ ± 2 %

0.015 мкФ ± 5 %

4 метки

4 метки

3 мкФ ± 2 %

4 метки

5 меток

270 нФ ± 20 %, -220ppm/ ºC

6 меток

390 нФ + 80/-20%, -75ppm/ ºC

2.7 мкФ ± 5 %

пФ

* для ёмкостей меньше 10 пФ допуск ± 2.0 пФ

** для ёмкостей меньше 10 пФ допуск ± 0.1 пФ

ЦВЕТОВАЯ МАРКИРОВКА (ПРОДОЛЖЕНИЕ)

		1.8 пФ ± 0,25 пФ,16 В
		10 000 пФ = 10нФ ± 5%, 40В

Черный			20%
Коричневый			1%	6.3
Красный			2%
Оранжевый		10^3	0.25 пФ
Желтый		10^4	0.5 пФ
Зеленый		10^5	5%	20/25
Голубой		10^6	1%	30/32
Фиолетовый		10^7	-20…+50%
Серый		0.01	-20…+80%	3.2
Белый		0.1	10%
Серебряный				2.5
Золотой			5%	1.6

Цвет

1-я и 2-я цифры

Множитель

Допуск

Напряжение

ЦВЕТОВАЯ МАРКИРОВКА (ПРОДОЛЖЕНИЕ)

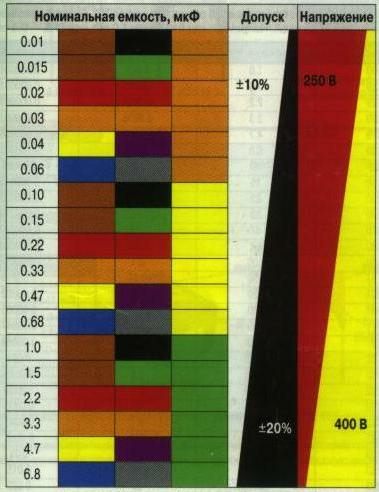

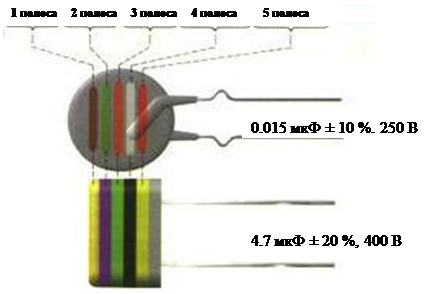

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение емкости, четвертая – допуск, пятая – номинальное рабочее напряжение.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
