Спецификации

Приложения

Список литературы

В конце пояснительной записки приводится список литературы, составленный в алфавитном порядке в следующей последовательности:

− автор (фамилия, инициалы);

− полное название книги (без кавычек);

− город (Москва и Ленинград указываются сокращенно М. и Л., Санкт-Петербург − СПб.);

− издательство, год издания (без надписи «год» или «г»).

Список литературы оформляется в виде раздела с заголовком «Список литературы» и содержит перечень всей использованной литературы для выполнения проекта.

Ссылку в тексте на источник приводят, указывая порядковый номер в квадратных скобках [2].

Список использованной литературы включается в содержание пояснительной записки.

Пример:

1. Абрамов, Н. Н. Водоснабжение: учеб. для вузов. – 2-е изд., перераб. и доп. – М.: Стройиздат, 2002.

2. Кедров, B. C.,Пальчуков, П. П., Сомов, М. А. Водоснабжение и канализация: учеб. для вузов. – М.: Стройиздат, 2002.

3. СНиП 2.04.02−84* Водоснабжение. Наружные сети и сооружения / Госстрой России. – М.: ГУП ЦПП, 2002.

4. Шевелев, Ф. А., Шевелев, А. Ф. Таблицы для гидравлического расчета водопроводных труб: справ. пособие – 6-е изд., доп. и перераб. – М.: Стройиздат, 1984.

Приложения могут оформляться как продолжение данного документа или выпускаться в виде самостоятельного документа.

Приложения, как правило, выполняют на листах формата А4. Допускается их оформлять и на листах других форматов, в соответствии с ГОСТ 2.301−68*.

Каждое приложение должно начинаться с нового листа (страницы) с указанием в правом верхнем углу первого листа слова «ПРИЛОЖЕНИЕ» прописными буквами. При наличии в документе нескольких приложений их нумеруют арабскими цифрами (без знака №).

Например: «ПРИЛОЖЕНИЕ 2».

Приложение может иметь заголовок, который записывают симметрично тексту.

Текст каждого приложения при необходимости разделяют на разделы, подразделы и пункты, которые нумеруют отдельно по каждому приложению.

Нумерация листов документа и приложений, входящих в состав документа, должна быть сквозной.

Иллюстрации таблицы в приложениях нумеруют в пределах каждого приложения.

Все приложения включают в содержание документа с указанием их номеров и заголовков (при наличии).

Спецификации в проектах оформляются в соответствии с требованиями ГОСТ 21.110−95.

Спецификация составляется по следующим разделам:

− материалы и оборудование, поставляемые заказчиком;

− материалы и оборудование, поставляемые подрядчиком.

Каждый раздел спецификации делится на подразделы:

− водопровод;

− горячее водоснабжение;

− канализация.

В каждом подразделе спецификации может производиться деление по системам:

− наружный водопровод;

− внутренний водопровод;

− производственный водопровод;

− хозяйственно-питьевой водопровод;

− противопожарный водопровод;

− водопровод ниже отметки ± 0,000;

− водопровод выше отметки ± 0,000 и т. п.

В каждой системе спецификации элементы систем располагаются по группам в следующей последовательности:

− оборудование;

− приборы;

− арматура;

− другие элементы систем;

− трубопроводы;

− фасонные части;

− материалы.

Спецификации оформляются на листах писчей бумаги формата A3 (297x420 мм) по форме 1 ГОСТ 21.110−95 и помещаются в приложении к пояснительной записке.

Первый лист каждого раздела должен начинаться с нового листа и содержать основную надпись («штамп») по форме 5 ГОСТ 21.101−97 (приложение 5).

Порядок заполнения формы спецификации.

В графе 1 – «Позиция» – проставляется порядковый номер оборудования, который должен совпадать с номером позиции на чертежах. Нумерация позиций производится арабскими цифрами и должна быть сквозной в пределах системы спецификации.

В графе 2 указывается полное наименование оборудования и материала, его техническая характеристика в соответствии со стандартом, а для приборов указываются и пределы измеряемых величин, а также завод-изготовитель.

В графе 3 указывается тип, марка оборудования и обозначение стандарта, по которому оно изготовлено.

В графе 6 указываются единицы измерения.

Кроме того, в учебных проектах заполняются графы 7 и 8. Остальные графы – 4, 5, 9 – в курсовых и дипломных проектах допускается оставлять незаполненными.

Пример оформления спецификации оборудования и его форма приведены в приложении 5.

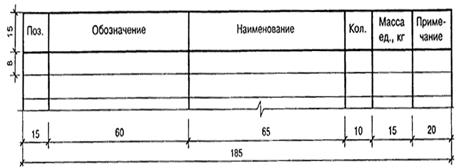

К чертежам установок (блоков) технологического, санитарно-технического и другого оборудования составляют спецификацию по форме, приведенной на рисунке 2.2.

Спецификация

Рисунок 2.2

Текстовые документы, содержащие текст, разбитый на графы (например, спецификации), при необходимости разделяют на разделы и подразделы, которые не нумеруют. Наименование разделов и подразделов записывают в виде заголовков строчными буквами (кроме первой прописной) и подчеркивают.

Ниже каждого заголовка должна быть оставлена одна свободная строка, выше – не менее одной свободной строки.
