Sigma-Aldrich для лазерного легування
3.1Визначення розподілу частинок порошку за розмірними групами Для металографічного дослідження мікропорошку карбіду Бору використовували систему «оптичний мікроскоп – відеокамера».
Рисунок 3.1 – Зображення частинок порошку В4С
3.1.1 Визначення розподілу частинок порошку за площею їх поперечного перерізу з використанням програмного продукту ImageJ
Площі перерізів 126 частинок визначалися на 7-х зображеннях, отриманих за допомогою мікроскопічної системи за збільшення в 100 разів. Ці площі перерізів були розподілені на 6 розмірних груп. Результати аналізу наведені в табл. 3.1 та у вигляді гістограми на рис. 3.1. Таблиця 3.1–

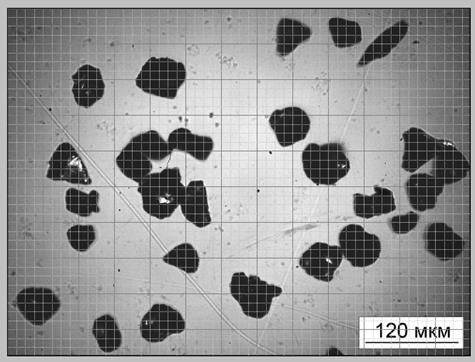

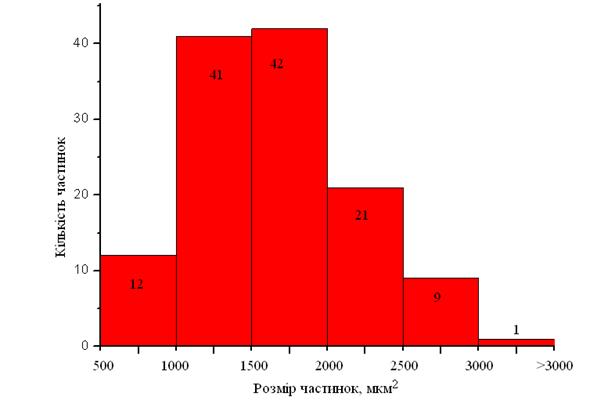

Рисунок 3.1 – Гістограма розподілу частинок В4C за площею їх перерізу 3.1.2 Визначення розподілу частинок порошку за площею їх перерізу методом стереометричної мікроскопії Оцінювання площі мікрочастинок здійснювали методом нанесення на зображення сітки за допомогою стереометричної мікроскопії [салтиков). Для нанесення на зображення сітки користувались прикладним пакетом Adobe Photoshop СS2(рис.3.3.). Рисунок 3.3 – Зображення оброблене для обрахунків На проекції підраховуємо число вузлових точок сітки, що потрапили на кожен переріз, яке пропорційне площі цих перерізів. Площа кожного перерізу дорівнює добутку числа вузлових точок сітки, які потрапили на нього на площу одного квадрата сітки. Результати аналізу показані у табл. 3.2 та у вигляді гістограми на рис. 3.4.
Рисунок 3.4 – Гістограма розподілу частинок В4C за площею їх перерізу
3.3 Фазовий аналіз порошку Для встановлення фазового складу та чистоти порошку за домішками проводили рентгенофазовий аналіз на дифрактометрі ДРОН–3М у випромінювання Cu K α із записом дифрактограми (рис.3.5) Рисунок 3.5 – Дифрактограма порошку B4C
Не ідентифікований
