Спецификация элементов перемычек
Ведомость перемычек.
2.3. Перекрытия. В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм. Швы между плитами и стенами заделать бетоном класса В15 на мелком заполнителе. Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту перекрытия; отверстия не должны задевать арматуру; размер отверстий не более 150×150 мм. Анкерные связи выполнить из круглой арматурной стали А-I Ø6 (для наружных стен из одного стержня, для внутренних из двух составных). Перед заделкой в кирпичную кладку анкеры затянуть к подъемным петлям и приварить к ним. После установки монтажные петли загнуть и накрыть слоем цементно-песчаного раствора толщиной 30 мм для защиты от коррозии. Анкеры установить цепочкой через все здание в каждой третьей плите.
По плитам перекрытия устанавливают полы. Так как конструкция надподвального перекрытия отделяет холодное помещение подвалов от отапливаемых помещений, то в конструкцию пола обязательно устраивается утеплитель. В жилых комнатах, кухнях, коридорах укладываем линолеум, в санитарных узлах керамическую плитку.

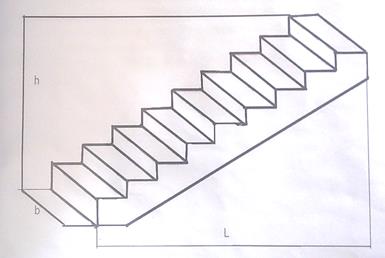

2.4. Лестницы. Лестница — конструктивное устройство для сообщения между этажами, состоящая из маршей и площадок. В здании запроектированы лестницы из железобетонных плоских лестничных маршей без фризовых ступеней по серии 1.151.1-6 и плоских площадок по серии 1.152.1-8, расположенных в лестничных клетках, огражденных капитальными стенами. Стойка ограждения приваривается из закладных деталей или заделывается в гнезда ступеней. Лестничные марши и площадки подобранны на основе расчета. · Высота этажа 2,8 м, уклон лестницы 1:2. · Принимаем ступень для такого уклона 150х300 мм. · Размеры лестничной клетки в пределах внутренних стен: ширина – 2620 мм, длина – 5010 мм. · Определяем высоту одного марша 2800:2 = 1400 мм. · Определяем число подступенков в одном марше 1400:150 = 9. · Определяем число проступей в одном марше 9-1 = 8. · Определяем глубину заложения одного марша 8·300 = 2400 мм. · Принимаем ширину марша 1200 мм. · Принимаем ширину междуэтажных площадок 1600 мм и 1900 мм.
Крепление лестничных площадок к площадкам осуществляется с помощью анкерных болтов. Заделка швов осуществляется цементным раствором марки М50. Подъем на крышу производится по специальным стальным лестницам.
