Задания для контрольной работы

Задание № 1. Тема: Основы оформления чертежей

На листе бумаги формата А-3 выполнить текст титульного листа чертёжным шрифтом.

Рекомендации по написанию шрифтов

Размер шрифта h равен высоте прописных букв в миллиметрах. Установлены h, равные 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм.В таблице 1 приведены параметры букв и цифр для различных размеров шрифта, выраженные через толщину линии шрифта d или h.

При написании шрифта следует воспользоваться “вспомогательной сеткой” в соответствии с рисунком 5. Шаг вспомогательных линий сетки определяется толщиной линии шрифта.

Рис. 4. Образец чертёжных шрифтов

Рис. 5. Основные параметры в конструкции букв. Вспомогательная сетка

При определённом опыте написания шрифта для строк работы выполняют упрощённую вспомогательную сетку, состоящую из трех тонких горизонтальных линий, ограничивающих высоту прописных и строчных букв. Вспомогательные линии могут быть проведены лёгким нажатием иглы наклоненной в направлении движении руки вдоль линии.

Расстояние между верхней и нижней горизонтальными линиями равно высоте прописных h и строчных букв С. Затем посередине проводят горизонтальную линию, относительно которой устанавливают расположение и форму средних элементов букв путём сопоставления со шрифтом.

На расстоянии d от верхних и нижних линий проводят ещё горизонтальные линии, которые определяют толщину обводки шрифта. Ширину каждой буквы и расстояние между ними фиксируют тонкими линиями, проведёнными с наклоном в 75°. Качество шрифта во многом зависит от точности, аккуратности сетки. Тонкими линиями от руки может быть нанесён на эту сетку контур букв, затем его равномерно затушевывают более мягким карандашом. Для построения сетки, контура букв рекомендуются карандаши твёрдостью Т или 2Т, для оформления шрифта – ТМ или М. При наличии опыта толщина обводки и форма шрифта может быть достигнута без предварительного нанесения контура.

Таблица 1

Толщина линии шрифта	d = 1/10h
Высота строчных букв с	7d = 7/10h
Ширина прописных букв gh Г, Е, З, С А, Д, Н, Х, Ц, Ы, Ю Ж, Ф, Ш, Ъ Щ Остальные	5d = 5/10h 7d = 7/10h 8d = 8/10h 9d = 9/10h 6d = 6/10h
Ширина строчных букв gc з, с а, м, ц, ъ, ы, ю ж, т, ф, ш щ Остальные	4d = 4/10h 6d = 6/10h 7d = 7/10h 8d = 8/10h 5d = 5/10h
Расстояние между буквами Исключение: ГА, АТ Расстояние между словами Расстояние между строками	2d = 2/10h d = 1/10h ≥6d = 6/10h ≥17d = 17/10h
Ширина цифр Исключение: 1	5d = 5/10h 3d = 3/10h 6d = 6/10h

Задание № 2. Тема: Основы оформления чертежей

На формате бумаги А-4 построить контур детали (сопряжение) согласно предложенному варианту и вычертить аксонометрическую проекцию окружности в прямоугольной изометрии (овал) в плоскости xOy.

Задание для выполнения сопряжения взять из приложения А.

Задание для прямоугольной изометрии взять по таблице № 2.

Пример выполнения задания приведён на рисунке 6.

Таблица 2

Номер варианта
Диаметр окружности (мм)
Номер варианта							15 30	31 32
Диаметр окружности (мм)

Рис. 6. Пример выполнения задачи № 2

Рекомендации для выполнения сопряжения

1. По габаритным размерам определить положение чертежа на листе.

2. Построение необходимо начинать с вычерчивания осей и прямолинейных участков в тонких линиях.

3. Определив вид сопряжения, найти центры сопряжений.

4. Из найденных центров выполнить сопряжения. При обводке сопряжённых линий вначале обводят дуги до точек сопряжений, а затем прямолинейные участки.

5. Нанести размеры.

Сопряжением принято называть плавный переход прямой линии в дугу окружности или одной дуги в другую. Общая для этих линий точка называется точкой сопряжения (рис. 7.) В основе решения задач на построение сопряжений лежат следующие правила:

Правило 1. Прямая, касательная к окружности, имеет прямой угол с радиусом, проведённым в точку касания.

Правило 2. Геометрическим местом центров окружностей, касательных к данной прямой, является прямая, параллельная заданной прямой и отстоящая от неё на величину радиуса окружности.

Правило 3. Точка касания двух окружностей (точка сопряжения) находится на линии, соединяющей их центры.

При построении сопряжений различают три элемента: точку сопряжения, центр дуги сопряжения, радиус дуги сопряжения. Сопряжение выполняют по одному из указанных элементов. При сопряжении прямой линии и дуги центр дуги сопряжения отмечают на перпендикуляре к прямой, восстановленном из точки сопряжения. При сопряжении двух дуг центры дуг лежат на прямой, проходящей через точку сопряжения перпендикулярно общей касательной этих дуг.

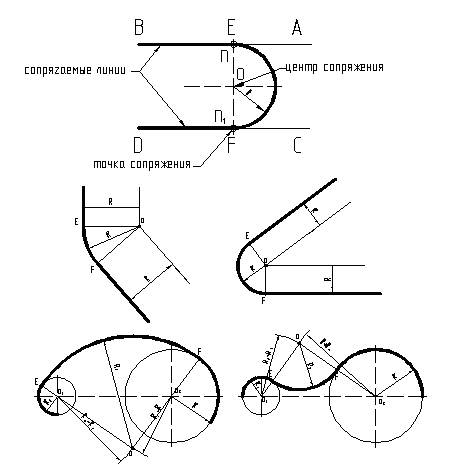

Рис. 7. Некоторые виды сопряжений

Рекомендации к выполнению построения овала

1. Вычертить в тонких линиях оси проекций под необходимым углом.

2. На осях отложить размер заданного диаметра.

3. Соединить полученные точки между собой линиями параллельными соответствующей оси.

4. Из тупых углов ромба циркулем провести большие дуги овала.

5. Для нахождения центров малых окружностей необходимо провести вспомогательные линии из вершины тупого угла через большую диагональ ромба в точки, делящие противоположные стороны ромба пополам. В точке пересечения вспомогательной прямой с диагональю будет центр искомой окружности.

6. Из полученной точки циркулем провести малые дуги овала. Линии построения сохранить.

Некоторые правила нанесения размеров

Стандартом ГОСТ 2.307-68 регламентированы правила нанесения размеров и предельных отклонений. Их осваивают в течение всего курса, а также при изучении системы допусков и посадок, деталей машин и приборов. Рассмотрим те их них, которые применяют в данной работе.

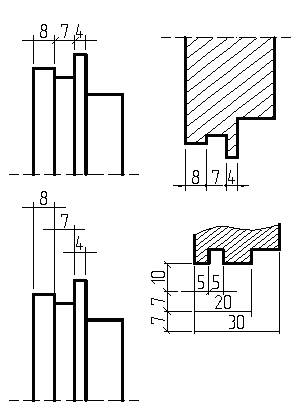

Рис. 8. Нанесение линейных размеров

Размеры на чертеже указывают размерными линиями и размерными числами. Размерные линии выполняют в виде прямой линии или дуги окружности с одной или двумя стрелками. Размерные числа без обозначения единицы измерения указывают линейные размеры в миллиметрах в соответствии с рисунком 8. При других единицах измерения длины (см, мкм) их указывают на чертеже. Угловые размеры – в градусах, минутах и секундах с обозначением единицы измерения, например: 4°, 4°30’, 0°30’40”, 0°0’30”.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Размеры одного и того же элемента на разных изображениях повторять не допускается.

Выносные линии проводят, как правило, от линий видимого контура. От линий невидимого контура выносные линии проводят лишь в тех случаях, когда при этом отпадает необходимость в вычерчивании дополнительного изображения. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм.

Размерные линии допускается проводить непосредственно к линиям видимого контура, осевым, центровым линиям. Однако нельзя использовать линии контура, осевые, центровые линии в качестве размерных. Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура – 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа.

Размеры и выносные линии предпочтительно наносить вне контура изображения. При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально в соответствии с рисунком 9.

Рис. 9. Нанесение размеров углов

При использовании эскизов на бумаге в клеточку расстояние между размерными линиями целесообразно выдерживать 10 мм (по линиям клеток). При нанесении выносных и размерных линий на чертеже необходимо избегать их пересечения.

Размерные числа наносят над размерной линией возможно ближе к её средине, но при нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий. При нанесении нескольких параллельных или концентрических размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке. Если требуется нанести размер в заштрихованной зоне, то размерное число наносят на полке линии – выноски. Если для написания размерного числа недостаточно места над размерной линией или недостаточно места для нанесения стрелок, то размеры и стрелки наносят исходя из наибольшего удобства чтения. Размерные числа не допускается пересекать какими бы то ни было линиями чертежа. В местах нанесения размерного числа осевые, центровые и линии штриховки прерывают. Не допускается разрывать линию контура для нанесения размерного числа. Не наносят размерные числа в местах пересечения размерных, осевых и центровых линий.

Рис. 10. Обозначение радиуса сопряжения и нанесение размера радиуса

При нанесении размера радиуса перед размерным числом помещают прописную букву R в соответствии с рисунком 10. По аналогии размер диаметра сопровождается знаком Ø в соответствии с рисунком 11. Если требуется указать размер, определяющий положение центра радиуса дуги окружности, то центр изображают в виде пересечения центровых или выносных линий.

При большой величине радиуса центр допускается приближать к дуге, а размерную линию радиуса в этом случае показывают с изломом под углом 90º. Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию допускается не доводить до центра и смещать её относительно центра. При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой.

Если радиусы скруглений, сгибов и т. п. на всём чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов непосредственно на изображениях рекомендуется в технических требованиях делать запись типа “Радиусы скруглений
4 мм”, “Внутренние радиусы сгибов 6 мм”, “Неуказанные радиусы 8 мм” и т. п.

Рис. 11. Нанесение размера диаметров

Задание № 3. Тема: Элементы геометрии детали

На формате бумаги А-3 по наглядному изображению построить 3 вида детали. Выполнить простые разрезы. Проставить размеры.

Задание необходимо взять из приложения Б.

Пример выполнения задания № 3 приведён на рисунке 13.

Рекомендации

При выполнении чертежа обязательно соблюдаются масштабы. Необходимость применения масштаба вытекает из нескольких условий: так то формат листа, количество видов, разрезов и других дополнительных изображений и надписей, которые должен содержать по замыслу чертёж.

Масштаб чертежа – отношение линейных размеров изображения предмета на чертеже к его действительным размерам (табл. 3).

Таблица 3

Масштабы увеличения	2:1 20:1	2,5:1	4:1 40:1	5:1 50:1	10:1 100:1
Натуральная величина				1:1
Масштабы уменьшения	1:2 1:20	1:2,5 1:25	1:4 1:40	1:5 1:50	1:10 1:100	1:20 1:200

При выполнении чертежей особое внимание уделяют правильному вычерчиванию типов линий.

Толщина сплошной линии (линии видимого контура) должна быть в пределах 0,5 – 1,4 мм в зависимости от формата и сложности изображения.

Разомкнутую линию для обозначения линии сечений применяют толщиной 1,5S, штрих-пунктирную утолщённую – от S/2 до 2/3S, остальные - от S/3 до S/2. Яркость всех линий на чертеже должна быть одинаковой в соответствии с рисунком 12.

Особое внимание надо обратить на следующее: штрихпунктирные и штриховые линии должны пересекаться штрихами, центр окружности всегда отмечают пересечением штрихов, для диаметра окружности в изображении менее 12 мм в качестве осевых используют сплошные тонкие линии.

Рис. 12. Пример применения линий:

1 – сплошная толстая – основная (контурная); 2 – сплошная тонкая; 3 – сплошная волнистая; 4 – штриховая;
5 – штрихпунктирная тонкая; 6 – штрихпунктирная с двумя точками тонкая; 7 – разомкнутая;
8 – сплошная тонкая с изломами

При проставлении размеров на чертеже любой детали рекомендуется соблюдать следующие положения:

– независимо от масштаба чертежа размерные числа соответствуют натуральным размерам (действительным);

– каждый размер указывают один раз, причем предпочтительней располагать их вне
контура;

– на каждом чертеже детали должны быть указаны габаритные размеры (размеры между крайними точками предмета по длине, ширине и высоте, межосевые и межцентровые). Отдельные элементы детали должны иметь размеры формы и размеры положения их относительно баз.

Порядок выполнения задания:

1. Изучить ГОСТ 2.305–68^* и рекомендованную литературу.

2. Внимательно ознакомиться с конструкцией по её наглядному изображению и определить основные геометрические тела, из которых она состоит.

3. Выделить на листе бумаги соответствующую площадь для каждого вида детали.

4. Нанести тонко карандашом все линии видимого и невидимого контура, расчленяя деталь на основные геометрические тела.

5. После построения трех видов нужно выполнить необходимый простой разрез. Правила обозначения и изображения разрезов должны соответствовать ГОСТ 2.305–68^*. При симметричных изображениях следует обязательно соединять половину разреза с половиной вида. При этом на виде не показывают штриховыми линиями внутренний контур.

6. Нанести все необходимые выносные и размерные линии.

7. Проставить размерные числа на чертеже.

8. Заполнить основные надписи и проверить правильность всех построений.

9. Обвести чертеж карандашом, придерживаясь параметров применяемых линий по ГОСТ 2.303–68^*.

Разрезы, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, подразделяют на несколько видов:

а) горизонтальные – мнимая секущая плоскость параллельна горизонтальной плоскости проекций;

б) вертикальные – мнимая плоскость параллельна вертикальной плоскости проекций;

в) наклонные – мнимая плоскость не параллельна ни одной из плоскостей проекций.

На разрезе показывают, что получается в секущей плоскости и что расположено за ней. Плоскость разреза штрихуется тонкими параллельными линиями с одинаковым расстоянием между ними под углом в 45° к линии рамки чертежа. Если разрез выполнен плоскостью, не совпадающей с осью симметрии детали, то положение секущей плоскости на виде сверху показывают штрихами разомкнутой линии (линия сечения).

По направлению взгляда к секущей плоскости ставят стрелки на расстоянии 2…3 мм от внешнего конца штриха. С внешней стороны каждой стрелки проставляют прописные буквы, обозначающие разрез. На главном виде разрез сопровождается надписью из тех же букв, разделенных штрихом. При нанесении следует помнить о том, что начальные и конечные штрихи не должны пересекать контурные и размерные линии изображения.

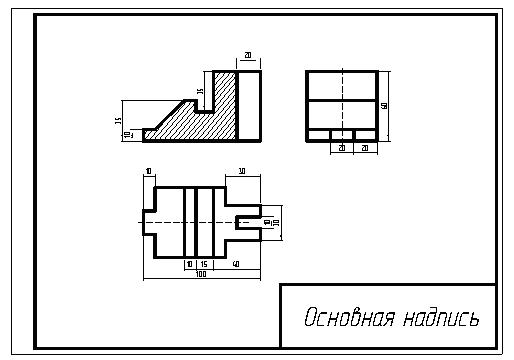

Рис. 13. Пример выполнения задания № 3

Задание № 4. Тема: Элементы геометрии детали: сложные разрезы

На формате бумаги А-3 выполнить два вида детали, заменив один из них указанным сложным разрезом. Проставить размеры.

Задание взять из приложения В.

Рекомендации

Изучить ГОСТы и рекомендованную литературу. Ознакомиться с содержанием чертежа к теме и представить форму предмета в пространстве. Последующий порядок выполнения тот же, что и в задании № 3, кроме пункта 5.

Отличительной особенностью данной темы, по сравнению с предыдущей, является изучение приемов построения сложных разрезов.

В ряде случаев для выявления внутреннего контура детали применяют сложный разрез.

Если секущие плоскости расположены параллельно друг другу, то такой разрез называется ступенчатым; если секущие плоскости пересекаются под углом, большим 90°, разрез называется ломаным (рис. 14).

Сложные разрезы деталей, симметричных по внешнему и внутреннему контуру, можно, так же как и простые разрезы, изображать не полностью, соединяя часть вида с частью соответствующего разреза.

Для показа особенностей внутреннего строения искривленных предметов используют развёрнутые разрезы. Их развертывают в плоскость для получения неискаженного изображения и обозначают в соответствии с ГОСТом.

Рис. 14. Пример чертежа детали с применением сложных разрезов

При разработке чертежей помимо простых и сложных разрезов широко используют местные разрезы – разрезы детали в отдельном ограниченном месте. В практике машиностроения часто встречаются сплошные металлические детали, имеющие лишь в некоторых местах засверловки, отверстия, канавки и пр. Разрезать всю деталь для того, чтобы показать форму этих отверстий или углублений, нецелесообразно, так как при этом получаются большие поля сплошной штриховки, требующие лишней затраты усилий и времени.

Местные разрезы выделяют на виде детали сплошной тонкой волнистой линией обрыва (S/3) или линией с изломом; эта линия не должна совпадать с какими-либо линиями чертежа. Местные разрезы не обозначают.

Задание № 5. Тема: Аксонометрические проекции деталей

На формате листа А-3 построить три вида и аксонометрическую проекцию детали. Нанести размеры.

Выполнить на аксонометрической проекции вырез двумя плоскостями (вырез четверти).

Задание взять из приложения Г.

Пример выполнения задания дан на рисунке 16.

Рекомендации

Порядок выполнения:

1. Ознакомиться с содержанием чертежа и изучить методические указания к данной теме.

2. Внимательно изучить данные, представить форму предмета в пространстве.

3. Последующий порядок тот же, что и в задании № 3 кроме пункта 4 и 5.

Выбор вида аксонометрических проекций определяется в зависимости от формы изображаемых предметов. В качестве начала координат может быть взята одна из характерных точек предмета. Предмет можно включить в параллелепипед и проводить построение аксонометрии, делая отчеты по осям проекции.

Рис. 15. Пример нанесения линий штриховки разрезов в аксонометрических проекциях

В аксонометрии разрезы выполняют двумя и более секущими плоскостями. Чтобы начертить разрез предмета, в начале нужно построить его аксонометрическое изображение, а затем наметить линии, по которым он рассекается плоскостью. Для удобства направление линий штриховки принимается параллельным диагоналям граней куба, которые соответственно параллельны плоскостям XOY, XOZ, YOZ (рис. 15).

Рис. 16. Пример выполнения задания № 5

Задание № 6. Тема: Виды соединений

На формате листа А-3 вычертить:

1) болт, шайбу и гайку по их размерам, установленным в соответствующих стандартах;

2) изображение этих деталей в болтовом соединении.

Данные для вариантов даны в таблице № 4.

Пример выполнения на рисунке 17.

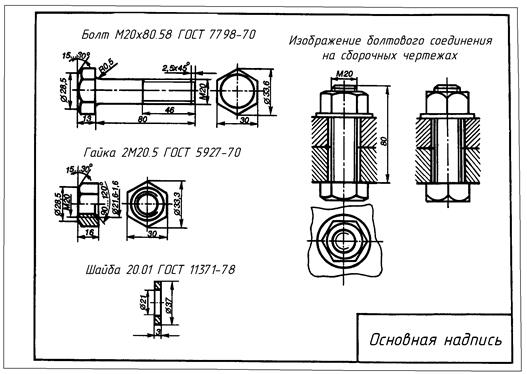

Рис. 17. Пример выполнения задания № 6

Наиболее распространенными резьбовыми изделиями являются: болты, шпильки, винты, гайки, детали трубопроводов (угольники, тройники, штуцера и ниппели). Все резьбовые изделия стандартизированы и служат соединительными деталями для подвижных и неподвижных разъемных соединений.

Болт – стержень с головкой, у которого на конце нарезана резьба (см. рис. 18).

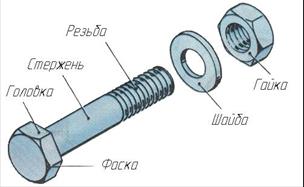

Рис. 18. Крепёжный комплект болтового соединения

Общие сведения о резьбе приведены в указанной учебной литературе и справочниках. Отметим некоторые сведения.

1. Существуют различные типы болтов, отличающиеся друг от друга формой и размерами. В машиностроении болт имеет большое распространение, в особенности болт с шестигранной головкой нормальной точности.

2. Поверхность резьбы образует плоский контур при винтовом движении по цилиндрической или конической поверхности. Профиль резьбы – контур сечения резьбы в плоскости, проходящей через её ось. Часть резьбы, образованную при одном повороте профиля вокруг оси, называют витком. При этом все точки профиля перемещаются вдоль оси на одну и ту же величину, называемую ходом резьбы. Резьбу, образованную движением одного профиля, называют однозаходной, образованную движением двух, трёх и более одинаковых профилей – многозаходной. Шагом резьбы называют расстояние между соседними одноимёнными боковыми сторонами профиля резьбы, измеренное в направлении, параллельном оси резьбы. У однозаходной резьбы ход равен шагу, у многозаходной ход равен шагу, умноженному на число ходов.

3. Винтовая линия бывает правой и левой, соответственно правой и левой будет резьба. Если при завинчивании винта его вращают по часовой стрелке, то резьба на нём – правая. В противном случае – резьба левая (например, у резьбовой пробки картера червячной передачи рулевого управления автомобиля). На чертежах оговаривают только левую резьбу, добавляя в обозначение резьбы буквы LH (эти же буквы маркируют, например, и на пробках картера).

Изображение резьбы

На чертежах резьбу изображают условно, независимо от профиля резьбы, а именно: резьбу на стержне – сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими по внутреннему на всю длину резьбы, включая фаску. На изображениях, перпендикулярных оси, по внутреннему диаметру резьбы проводят дугу сплошной тонкой линией, приблизительно равную окружности, разомкнутую в любом месте, но не начинающуюся и не заканчивающуюся на осях. На изображении резьбы в отверстиях сплошные основные и сплошные тонкие линии меняются местами. Фаски на стержне с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси резьбы, не изображают. Границу резьбы на стержне и в отверстии проводят в конце полного профиля резьбы, до сбега, основной линией (или штриховой, если резьба невидима), которую проводят до линий наружного диаметра резьбы.

Расстояние между линиями, изображающими наружный и внутренний диаметр резьбы, должны быть не менее 0,8 мм и не больше шага резьбы. Сбег резьбы в учебных чертежах указывают только у шпильки под углом примерно 30° к оси резьбы.

Обозначение резьбы

По эксплуатационному назначению резьбы подразделяют на крепёжные (метрические, дюймовые), крепежно-уплотнительные (трубные, конические), ходовые (трапецеидальные, упорные) и специальные. К специальным резьбам относится, например, резьба круглая для цоколей и патронов электроламп, резьба для санитарно- технической арматуры и др.

Условные обозначения резьб (сокращенные, без указания полей допусков и классов точности изготовления резьб) применяют следующие:

Рис. 19. Условные обозначения различных типов резьб

Условное обозначение метрической резьбы (ГОСТ 8724–81) с крупным шагом состоит из буквы М и номинального диаметра (рис. 19, а), для резьбы с мелким шагом добавляют величину шага (рис. 19, б).

Многозаходные резьбы обозначаются (после номинального диаметра) числовым значением хода, а в скобках буквой р и числовым значением шага. Пример обозначения трехзаходной резьбы с шагом 1 мм значением хода 3 мм: М24×3 (PI); для такой же левой резьбы M24×3 (PI) LH.

Условное обозначение трубной цилиндрической резьбы (ГОСТ 6357–81) состоит из буквы G и условного размера – внутреннего диаметра трубы в дюймах (рис. 19, в, г). Аналогично обозначают трубную коническую резьбу (ГОСТ 6211–81), но буквой R для наружной резьбы и буквами Rc для внутренней (рис. 19, ж, з).

Условные обозначения трапецеидальной резьбы (однозаходная – ГОСТ 9484–81, многозаходная – ГОСТ 24739–81) состоит из букв Tr, наружного диаметра и шага, например, Tr 36×6 (рис. 19, д) или хода и шага (для многозаходной).

Условное обозначение упорной резьбы (ГОСТ 10177–82) состоит из букв S, наружного диаметра и шага резьбы, например, S 80×16 (рис. 19, е).

Для обозначения параметров нестандартной резьбы показывают все её основные размеры (рис. 19, и). Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все её размеры.

Рекомендации

Изучить методические указания, ГОСТы и рекомендуемую литературу.

Внимательно ознакомиться с индивидуальным заданием.

Приступить к выполнению чертежа, сопоставляя данные ГОСТа из приведенной в задании таблицы.

Необходимо помнить о том, что независимо от рабочего положения болты (а также шпильки, винты, гайки), как правило, на чертеже располагают так, чтобы их ось была параллельна основной надписи чертежа. После того как все размеры определены, можно приступить к вычерчиванию болтового соединения.

Планировку расположения изображаемых деталей и соединений по заданному варианту выдерживают в соответствии с приведённым примером.

Работа над чертежом выполняется в два этапа. Сначала чертеж вычерчивают тонкими линиями без нажима (карандаш 2Т, Т), затем после проверки правильности построений обводят более мягким карандашом (карандаш ТМ, М) линиями требуемой толщины. Обводку нужно начинать с кривых линий и только после них обводить прямые линии. Каждый чертеж должен сопровождаться необходимыми надписями, выполненными шрифтом по ГОСТ 2.304–68.

При изображении шестигранных гаек и головок болтов следует чётко представлять, что дуги кривых на гранях являются дугами гипербол. Но их, как правило, заменяют на изображениях дугами окружностей.

Таблица 4. Данные к болтовому соединению (исполнение 1)

Вариант №	Резьба	Длина болта, мм	ГОСТ
Болта	Гайки	Шайбы
1,10,21	М16		7798-70	5915-70	11371-78
2,11,22	М18×1,5		7796-70	5927-70	6402-70
3,12,23	М20		7805-70	15521-70	11371-78
4,13,24	М16×1,5		7798-70	5915-70	6402-70
5,14,25	М18		7796-70	5927-70	11371-78
6,15,26	М20×1,5		7805-70	5915-70	6402-70
7,16,27	М16		7805-70	5927-70	11371-78
8,17,28	М18×1,5		7798-70	5915-70	6402-70
9,18,29	М20		7796-70	5927-70	11371-78
19,20,30	М16×1,5		7798-70	15521-70	11371-78

КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
