Вход в AutoCAD

Принятая терминология

Чертить в системе AutoCAD – значит формировать на экране дисплея изображение из отдельных графических элементов (примитивов), которые вводятся при помощи соответствующих команд графического интерфейса.

Вызов команд и ввод графических элементов осуществляется при помощи мыши или клавиатуры.

Основные термины:

· Курсор – указатель мыши на экране;

· Прицел – маленький квадрат, используемый при выбореобъектов в графической зоне;

· Указать - подвести курсор к графическому объекту и щелкнуть левой кнопкой мыши;

· Выбрать – подвести курсор, имеющий форму стрелки, и щелкнуть на пункте меню, пиктограмме панели инструментов или элементе управления диалогового окна;

· Протянуть – переместить курсор, за которым будет следовать графический объект;

· Щелкнуть и протянуть – нажать левую кнопку мыши и, не отпуская ее переместить курсор, за которым будет тянуться по экрану выбранный объект.

Функциональные клавиши

[F1] -вызов помощи на английском языке;

[F2] - переключение текстового/графического экрана;

[F3] - включение /отключение объектной привязки;

[F4] - переключение работы с планшетом;

[F5] - переключение плоскостей в режиме плоского изометрического черчения;

[F6] - включение / выключение динамического отображения координат;

[F7] - включение / выключение режима «сетка»;

[F8] - включение / выключение режима «орто»;

[F9] - включение / выключение режима «шаг»;

[F10] - переключение режима полярной трассировки;

[F11] - переключение режима объектной трассировки;

[Esc] – отмена команды;

Запуск программы осуществляется с помощью пиктограммы на рабочем столе либо командой «ПУСК®ПРОГРАММЫ®AutoCAD 2005».

Рис.1 Окно «Рабочий стол»

После загрузки на экране появляется диалоговое окно «При загрузке».

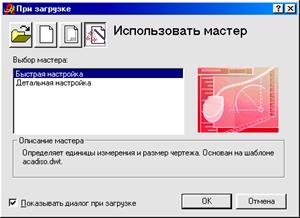

Рис.2 Диалоговое окно «При загрузке»

После выбора в этом диалоговом окне кнопки «Использовать мастер» в поле списка выбрать строчку «Быстрая настройка» или «Детальная настройка».

Детальная настройка предлагает два шага настройки: настройка единиц измерения и настройка пределов рабочего поля.

Детальная настройка предлагает пять шагов: настройка единиц измерения, настройка формата угловых величин, настройка базы отсчета угловых величин, настройка направления отсчета угловых величин и настройка пределов рабочего поля.

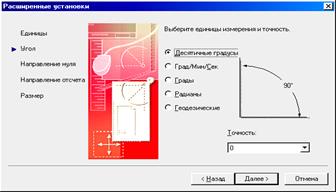

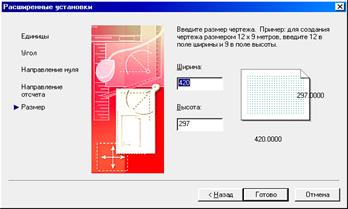

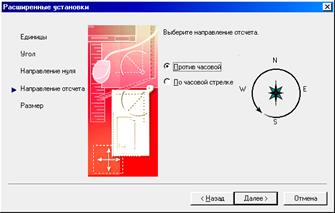

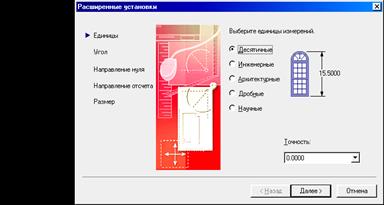

Рис.3 Пять шагов настройки параметров чертежа.

Если вы выбираете работу с чертежом, параметры которого установлены системой AutoCAD, то изменение единиц и границ чертежа можно произвести с помощью падающего меню «Формат» (рис. 4).

Рис.4. Падающее меню «Формат»
