Форматы ГОСТ 2. 301–68

Иметь

ВВЕДЕНИЕ

ЛАБОРАТОРНЫЕ РАБОТЫ

ЛАБОРАТОРНЫЕ РАБОТЫ

по дисциплине:

«инженерная графика»

ЧОУ ВПО «Южно-Уральский институт управления и экономики»

по дисциплине:

«инженерная графика»

Выполнил:

Группа:

Проверил:

Челябинск

Требования к уровню освоения содержания дисциплины

В результате усвоения дисциплины выпускник должен иметь представление:

– о предпосылках и истории развития инженерной графики;

– о предмете изучения инженерной графики, ее месте в системе наук;

– о теоретических основах инженерной графики;

– о важнейших принципах, категориях, понятиях;

– об основных задачах инженерной графики на современном этапе.

знать и уметь использовать:

–методы начертательной геометрии при выполнении технических чертежей;

– технику построения различных инженерных изображений;

– теоретические основы и методику выполнения графических работ в соответствии с требованиями стандартов ЕСКД;

– определения основных научных понятий курса;

– связь инженерной графики с другими науками.

практические навыки выполнения и оформления конкретных графических заданий различного типа в области инженерной графики.

Требования, предъявляемые к студентам на занятиях

1. Бережно относиться к оборудованию в чертежной аудитории.

2. Содержать рабочее место в чистоте.

3. Быть готовым к началу занятия (приготовить лист ватмана соответствующего формата, рабочую тетрадь, необходимые чертежные инструменты, заточить карандаши).

4. Оформлять графическую работу на первом занятии каждого задания (фамилию в основной надписи писать чернилами).

5. Иметь личный чертежный инструмент – циркуль, карандаши, ластик, линейки.

6. Сдавать графические задания в срок. При сдаче графического задания после срока оценка снижается. В случае досрочной сдачи с оценкой не ниже «хорошо» студент может получить у преподавателя очередное задание.

Форматы чертежных листов определяются:

Обозначение формата	А0	А1	А2	А3	А4
Размеры сторон формата, мм

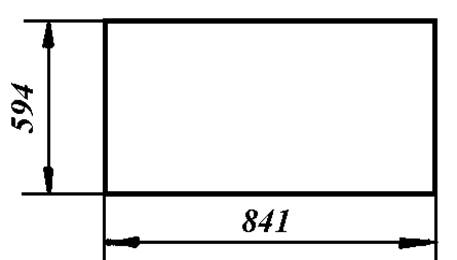

Упр.1 Определить обозначение формата и разделить на форматы А4.

__________________________________________________________

Упр.2 Сколько листов формата А4 размещается на листе формата А2?

_____________________________
