Нанесение шероховатостей поверхностей

Поверхность любой детали, если даже она очень тщательно обработана, имеет неровности в виде выступов и впадин.

Величина неровности на поверхности детали измеряется в микрометрах (мкм). Совокупность неровностей, образующих рельеф поверхности независимо от способа его называют шероховатостью.

Поверхности деталей образуются в результате их обработки. Как правило, рабочие поверхности детали обрабатывают более качественно, чем нерабочие.

Шероховатость поверхности регламентируется ГОСТ 2789—73 и ГОСТ 2.309-75. Стандарт устанавливает следующие параметры для характеристики шероховатости поверхности:

R_a — среднее арифметическое отклонение профиля;

R_z — высота неровностей профиля по десяти точкам;

Rmax — наибольшая высота неровностей профиля;

S_m — средний шаг неровностей;

S — средний шаг неровностей по вершинам и др.

Установлено 14 классов шероховатости поверхностей. Чем меньше шероховатость, тем выше класс шероховатости. Классы шероховатости с первого по пятый, а также классы 13-й и 14-й определяются параметром R_z, все остальные классы (с шестого по двенадцатый включительно) определяются параметром R_a. На рис. 63 приведена структура обозначения шероховатости поверхности.

Рис. 63

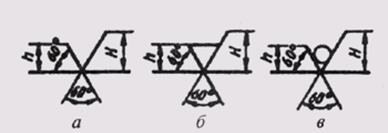

На рис. 276 изображены знаки, которые применяются в обозначении шероховатости. Размер h берется равным высоте размерных чисел на чертеже, а размер Н равен (1, 5,... 3)h.

Знак на рис. 64, а применяют для обозначения шероховатости поверхности, вид обработки которой конструктором не задается. Знак на рис. 64, б обозначает шероховатость поверхности, образуемой удалением слоя металла (точение, фрезерование, сверление и т. д.). Шероховатость поверхности в состоянии поставки (прокат, поковка, литье и др.) и не обрабатываемой по данному чертежу обозначается знаком, показанным на рис. 65, в.

Рис. 64

При указании значения параметра шероховатости в обозначении приводят параметр шероховатости без предельных отклонений, например:

При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать «min», например:

При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке:

параметр высоты неровностей профиля,
параметр шага неровностей профиля,
относительная опорная длина профиля.

Условные обозначения направления неровностей должны соответствовать приведенным в таблице 4. Условные обозначения направления неровностей приводят на чертеже при необходимости.

Толщина линий знака должна быть приблизительно равна половине толщины сплошной основной линии.

Таблица 4

Тип направление неровностей, изображение и обозначение

Схематичное изображение	Обозначение

Рис. 65.

Вид обработки поверхности указывают в обозначении шероховатости только в случаях, когда он является единственным, применимым для получения требуемого качества поверхности (рис.65).

Рис. 66

Рис. 67

Рис. 68

Обозначения шероховатости поверхностей на изображении детали располагают на линиях контура, выносных линиях или полках линий-выносок.

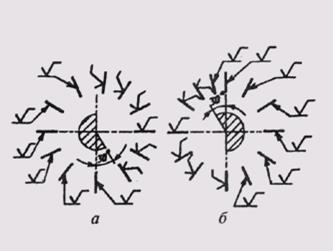

Наносят знаки шероховатости на изображении в зависимости от расположения поверхности и наличия полки у знака (рис. 68).

При указании одинаковой шероховатости для всех поверхностей детали обозначение шероховатости помещают в правом верхнем углу чертежа и на изображение не наносят (рис. 69, а). Размеры и толщина линии знака, выносимого в правый верхний угол, должны быть в 1,5 раза больше, чем в обозначениях на изображении.

Рис. 69

В случае одинаковой шероховатости для преобладающей части поверхностей детали шероховатость наносится, как показано на рис. 70. Это означает, что все поверхности, на которых нет обозначения шероховатости, имеют шероховатость с величиной микронеровностей, указанной в правом верхнем углу чертежа. Размеры знака в скобках должны быть одинаковыми со знаками на изображениях. Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед условным обозначением.

Рис. 70. Указание шероховатости одинаковой для части поверхностей изделия

Рис. 71. Указание шероховатости когда большая часть поверхностей не обрабатывается по данному чертежу

Примечание: Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указанно на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Обозначение шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначения шероховатости (рис. 72). Через заштрихованную зону линию границы между участками не проводят (рис.773).

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных для них колес – на линии расчетной окружности (рис. 73)

.

Рис. 72. Пример обозначения различной шероховатости на одной поверхности

Рис. 73. Пример обозначения различной шероховатости на одной поверхности

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных для них колес – на линии расчетной окружности (рис.74).

а)	б)
в)	г)
Рис.74. Примеры обозначения шероховатости рабочих поверхностей зубьев

Рис. 75. Обозначение шероховатости профиля резьбы

Рис.76. Пример обозначения шероховатости наружной резьбы

Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля (рис.75) или условно на выносной линии для указания размера резьбы (рис.76, 77, 78, 79), на размерной линии или на ее продолжении (рис.80).

Рис.77. Пример обозначения шероховатости наружной резьбы

Рис.78. Пример обозначения шероховатости внутренней резьбы

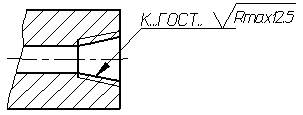

Рис.79. Пример обозначения шероховатости внутренней конической резьбы

Рис.80. Пример обозначения шероховатости внутренней резьбы

Если есть шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с рис. 81. Диаметр вспомогательного знака ○ 4…5мм.

Рис. 81. Обозначение одинаковой шероховатости поверхностей образующих замкнутый контур

В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак ○ не приводят (рис. 82).

Рис. 82. Пример обозначения шероховатости поверхности плавно переходящей одна в другую.

Рис. 83. Пример обозначения поверхности сложной формы имеющей одинаковую шероховатость

Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, например: «шероховатость поверхности ». При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрих пунктирной линии, которой обводят поверхность на расстоянии 0,8…1 мм от линии контура (рис.83).
