Санитарная очистка

Характеристика технической системы водоотведения на уровне проекта застройки микрорайона, трассирование сетей.

Трасса сети канализационных коллекторов прокладывается по улицам, принимает стоки с обеих сторон улиц и направляет их самотеком к очистным сооружениям. Если продольные уклоны по улицам не позволяют проложить самотечный трубопровод, то на каком-то участке прокладывается напорный трубопровод с подачей в него стоков при помощи станции перекачки (рис. 16). Количество станций перекачки и протяженность напорных коллекторов должны быть минимальными.

Рис. 16. Пример схемы водоотведения на уровне квартала.

1 – уличная канализационная сеть; 2 – дворовая канализационная сеть; 3 – выпуски внутренней канализации жилых и общественных зданий; 4 – смотровые канализационные колодцы

Сети прокладываются по пониженной стороне улицы (рис. 17). Главный коллектор располагают по пониженной стороне селитебной территории, очистные сооружения располагают за пределами города. Внутри квартала сети трассируют к каждой секции здания, устраивая смотровые колодцы как в водоснабжении. Сети прокладывают по внутриквартальным проездам.

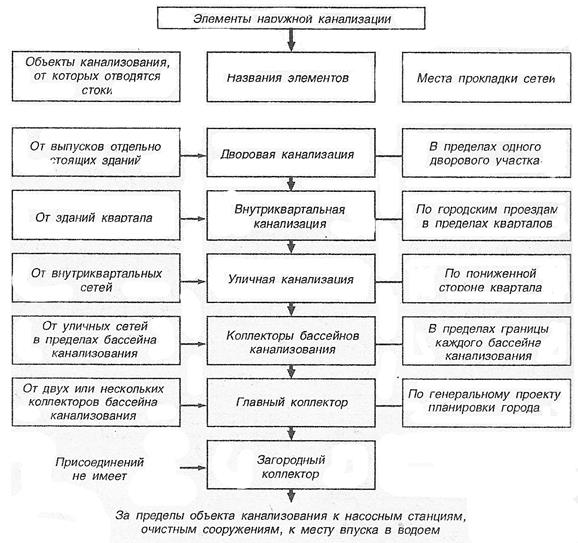

Рис. 17. Элементы наружной канализации.

При составлении схемы канализации необходимо указать стрелками канализационную сеть каждого квартала, по улицам указать стрелками самотечную сеть (рис. 18). Если местность холмистая и распадается на два и более бассейна канализации, то необходимо свести все стрелки в две части, с одной стороны это будет, как правило, главный коллектор у набережной, а с другой стороны устраивают напорную сеть канализации, ее соединяют с насосной станцией. Остальные сети должны быть самотечными.

Рис. 18. Способы трассирования канализационных сетей.

1,2 – кварталы; 3 – здания кварталов.

Одним из существенных элементов благоустройства городов является санитарная очистка городских территорий и окружающей среды.

В результате жизнедеятельности людей в городах образуется значительное количество отбросов. Отбросы можно разделить на твердые и жидкие. Отбросы вредны для человека. Под действием микроорганизмов они способны разлагаться, и в них значительное время сохраняются и размножаются возбудители инфекционных заболеваний, возникает неприятный запах. Для создания нормальных санитарных условий в городах все отбросы необходимо своевременно удалять с городских территорий: твердые отходы вывозить, а жидкие направлять с помощью канализационных сетей на очистные сооружения.

Определение суммарного количества бытовых отходов может производиться по укрупненным показателям, согласно Приложению 11 СНиПа 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»:

G^бо = g^бо ∙ N, (14)

где G^бо - расчетное годовое количество бытовых отходов, тонны в год;

g^бо – норма накопления бытовых отходов в кг в год на одного человека,

g^бо = 280 – 300 кг в год на 1 человека.

Предполагается использование земельных участков пригородной зоны под предприятия по переработке отходов, поля компостирования, полигоны (п.7.5, 7.6 СНиПа 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»). Для захоронения отходов в работе должны быть предусмотрены полигоны определенных размеров:

F = f ∙ G^бо, (15)

где F – площадь земельного участка для полигонов, га

f - удельный размер земельного участка на 1000 тонн в год твердых бытовых отходов, га

f = 0,02 – 0,05 га (таблица 12 СНиПа 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»)

Размер санитарно-защитной зоны 500 метров.

Задание 4. Разработка схемы теплоснабжения.

Здоровье и работоспособность человека сильно зависят от того, насколько помещение в санитарно-гигиеническом отношении удовлетворяет его физиологическим требованиям.

Микроклимат – это совокупность теплового, воздушного и влажностного режимов. Расчетные параметры микроклимата нормируются в зависимости от времени года. В году различают следующие периоды:

теплый t_н > + 8⁰ C

холодный t_н < + 8⁰ C

переходный t_н = + 8⁰ C

В жилых, общественных и административно-бытовых помещениях оптимальная температура должна быть на уровне следующих значений:

	Холодный период	Теплый период
Легкая работа	20^0-23^0 С	22^0-25^0С
Работа средней тяжести	17^0-20^0С	21^0-23^0С
Тяжелая работа	16^0-18^0С	18^0-21^0С

Теплоснабжение – это снабжение теплотой с помощью теплоносителя (горячей воды или водяного пара) систем отопления, вентиляции, горячего водоснабжения жилых, общественных и промышленных зданий, а также технологических потребителей. Централизованное теплоснабжение обеспечивает подачу теплоты многим потребителям, расположенным вне места ее выработки. Система централизованного теплоснабжения включает источник тепла (котельные или теплоэлектроцентраль ТЭЦ) и трубопроводы (тепловые сети), подающие теплоту к месту потребления.

Отопление – это искусственный обогрев помещений с целью возмещения в них тепловых потерь и поддержания на заданном уровне температуры, определенной условиями теплового комфорта для людей или требованиями технологического процесса.

Вентиляция – это естественный или искусственно регулируемый воздухообмен в помещениях, обеспечивающий создание воздушной среды в соответствии с санитарно-гигиеническими и технологическими требованиями.

Горячее водоснабжение – это система мероприятий, оборудования и устройств по снабжению горячей водой различных потребителей.

Задание: рассчитать объем теплопотребления в селитебной зоне населенного пункта, разработать схему теплоснабжения на уровне генерального плана населенного пункта, выполнить трассировку тепловых сетей внутри одного квартала секционной застройки.
