Методические указания. Разрезы, выполненные несколькими секущими плоскостями, называются сложными Сложный разрез, образованный двумя и более параллельными секущими плоскостями

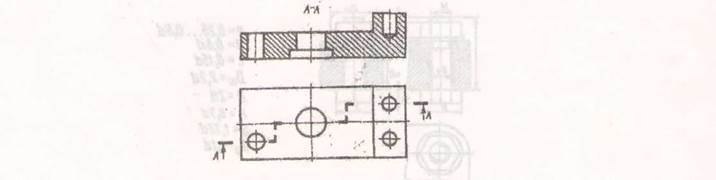

Разрезы, выполненные несколькими секущими плоскостями, называются сложными Сложный разрез, образованный двумя и более параллельными секущими плоскостями называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными, профильными. Пример ступенчатого разреза и его обозначение дан на рисунке 9. При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость и ступенчатый разрез оформляется как простой. Линии перехода от одной плоскости к другой на разрезе не указываются.

Рис. 9.

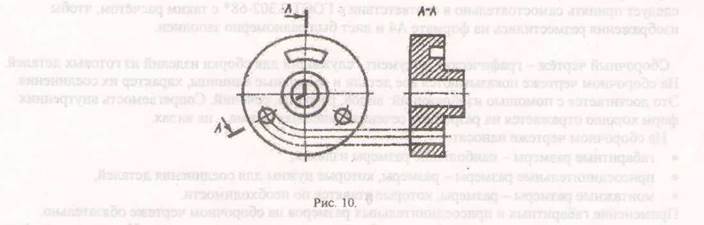

Разрезы, полученные при сечении предмета пересекающимися плоскостями, называются ломанными. В этом случае одна секущая плоскость условно повёртывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо плоскости проекции, рис. 10.

Задание № 7 Сборочный чертёж изделия (два формата А4).

Цель задания: Изучить правила выполнения сборочных чертежей, оформление спецификаций, правила выполнения резьбовых соединений

Содержание задания: рассчитать и вычертить болтовое соединение, оформить чертёж как сборочный. Составить спецификацию к сборочному чертежу. Варианты заданий и образец выполненной работы даны в приложении 7.
