Термопары

Автоматический электронный уравновешенный мост КСМ- 4

КСМ – 4 – мост комплекса самописцев, 4 - номер модификации.

КСМ – 4 предназначен для показания, записи и сигнализации температуры.

Работает КСМ - 4 в комплекте с термометрами сопротивления.

Монтируется на щите управления в операторной.

Принцип действия моста основан на нулевом методе измерениями, он заключается в уравновешивании плеч моста.

Логометр

Логометр служит для измерения температуры, работает в комплекте с термометрами сопротивления. Термометры монтируются по месту (на аппаратах и трубопроводах). Логометр монтируется на щите управления в операторной. Термометры могут подключаться к логометру по двухпроводной или трехпроводной системе. Трехпроводная система устраняет погрешность от изменения температуры окружающей среды.

Градуировка термометра должна соответствовать градуировке логометра. Если к логометру подключается несколько термометров, то все они должны быть одной и той же градуировки, и подключение термометров осуществляется через переключатель.

Логометр является магнитоэлектрическим прибором.

Термопары являются датчиками температуры и работают в комплекте с вторичными приборами: милливольтметрами и потенциометрами. Термопара представляет собой спай из двух разнородных металлических проводников (термоэлектродов), которые предназначены для измерения температуры в объекте.

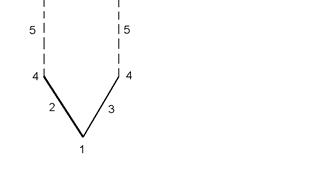

1 – «горячий» спай (рабочий);

2 - положительный термоэлектрод;

3 - отрицательный термоэлектрод;

4 - «холодные» концы (свободные);

5 – компенсационные провода.

Принцип действия термопары основан на термоэлектрическом эффекте (эффект Зеебека).

Он гласит: «В замкнутой цепи из двух разнородных металлических проводников возникает электрический ток, если два места соединения (спая) имеют разную температуру». Термо э.д.с. на концах термопары зависит от материала термоэлектродов и температуры «горячего» и «холодного» спаев.

Для технических измерений применяют термопары из следующих материалов:

1. ТХК - термопара хромель – копель, пределы измерения от -50 ⁰С до +600 ⁰С

(кратковременно 800 ⁰С);

2. ТХА - термопара хромель – алюмель, от -50 ⁰С до +1000 ⁰С (кратковременно 1300 ⁰С);

3. ТПП - термопара платинародий – платина от -20 ⁰С до +1300 ⁰С

(кратковременно 1600 ⁰С);

4. ТПР - термопара платинародий - платинародий от (+300 ⁰С до +1600 ⁰С)

(кратковременно+1800 ⁰С)

5. ТВР - термопара вольфрам – рений (до 2300 ⁰С)
