Заполнения проемов

Пример выполнения спецификации элементов

Элементов перемычек

Пример заполнения спецификации

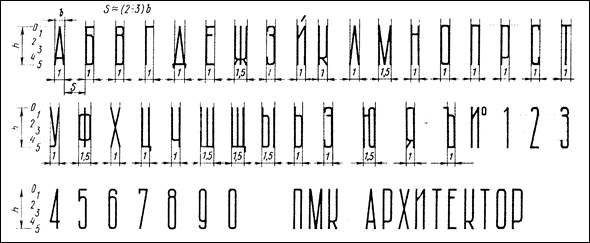

Шрифт архитектурный узкий

Шрифты

Условные графические обозначения элементов

санитарно-технических устройств (ГОСТ 2786-70*)

Приложение 3

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Строительный факультет

Кафедра архитектуры

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовому проекту на тему………………...……………………

………………………………………………………………………..

Выполнил ст-т гр………………………

Руководитель…………………………..

Пермь 2006

Приложение 4

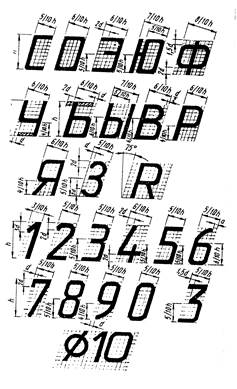

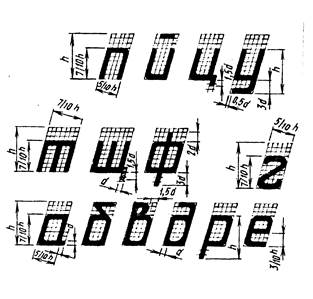

Шрифт типа А с наклоном

Приложение 5

Поз.	Обозна- чение	Наименование	Кол. на этаж	Масса ед., кг	Примечание
1	2	3	Всего
1	ГОСТ	2ПБ19 - 3	16	8	4	28	81
2	948-84	5ПБ18 - 27	5	2	1	8	250
3		3ПБ18 - 8	3	2	1	6	119

Приложение 6

Поз.	Обозначение	Наименование	Кол. по фасадам	Масса ед, кг	Примечание*
1-10	10-1	Л-А	А-Л	Всего
		Окна
1		ОГД 18.12 - 2	10		9		19		1200
2	1.436.3 - 16	ОТД 18.18 - 2	10				10		1800
3		ОГД 18.18 - 2	10	13	9	13	45
4		ОГД 24.18 - 2		15	9	14	38		2400
5		ОГД 24.12 - 2	3				3
		Жалюзийные решетки
6	3453 - 1 КЖ.И5	РШ1				1	1		2400
7		РШ2		1			1		5000
		Дверные блоки
8	ГОСТ 14624 - 84	ДВГ21 - 15	4	2			6		2070
9		ДВГ24 - 15	1				1
10	ГОСТ 6629 - 88	ДУ24 - 10	2	1			3		2370
11	ГОСТ 24584 - 81	ДАО24 - 10ВЛ	8				8
12	ТУ 36 - 1965 - 16	Ворота 3.6 х 3.6	2				2		3600

______________

· В графе приведена высота проема

Приложение 7
