Кадр «I контур охлаждения»

Кадр «Компрессор».

Вспомогательное оборудование».

Раздел «Вспомогательное оборудование» включает следующие кадры:

1. «Компрессор»;

2. «I контур охлаждения»;

3. «II контур охлаждения»;

4. «САРТ»;

5. «Вспомогательные параметры».

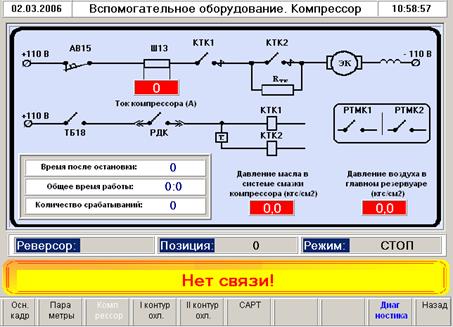

На кадре «Компрессор» представлены следующие параметры (см. Рис. 26):

1. время после остановки компрессора (час: мин: сек);

2. общее время работы компрессора (час:мин);

3. количество срабатываний компрессора;

4. давление масла в редукторе компрессора (кгс/см²);

5. давление воздуха в главном резервуаре (кгс/см²);

6. ток электродвигателя компрессора (А);

7. реальное состояние контакторов КТК1, КТК2, тумблера Тб8 и реле давления РДК в данный момент времени;

Рис. 26

На кадре «I контур охлаждения» представлены следующие параметры (см. Рис. 27):

1. частота вращения вентилятора I контура охлаждения (об/мин);

2. температура воды на входе в дизель (°С), температура воды на выходе из дизеля (°С), давление воды на входе в радиатор (кгс/см²), давление воды на выходе из радиатора (кгс/см²);

3. открывание/закрывание жалюзи представлено графически.

Рис. 27
