Пример. Электродвигатель 7,5 кВт, трехфазного напряжения 3 х 400 В потребляет ток 14,73 А

Электродвигатель 7,5 кВт, трехфазного напряжения 3 х 400 В
потребляет ток 14,73 А.

Выбирают преобразователя частоты, у которого длительный максимальный выходной ток больше или равен 14,73 А при постоянной или квадратичной характеристике крутящего момента.

Примечание

Если преобразователь частоты выбирается на основе мощности (способы 2-4), необходимо сравнить расчетную мощность и мощность, указанную в технических данных преобразователя частоты, при одном и том же напряжении. Если преобразователь частоты рассчитывается на основе тока (способ 1), этого не требуется, поскольку выходной ток преобразователя частоты влияет на другие данные.

2. Выбор преобразователя частоты по полной мощности , потребляемой электродвигателем и полной мощнос­ти, подаваемой преобразователем частоты (рис. 27).

Рисунок 26 Выбор преобразователя частоты
на основе полной мощности
Пример.

Электродвигатель 7,5 кВт, напряжение питания 3 х 400 В потребляет ток 14,73 А. Полная мощность, потребляемая из сети составляет

С учетом технических данных преобразователя частоты, то выбирают преобразователь частоты, у которого длительная максимальная выходная мощность больше или равна 10,2 кВА при постоянной или квадратичной характеристике крутящего момента.

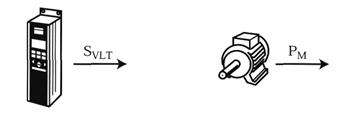

3. Выбор преобразователя частоты можно по активной мощности , потребляемой электродвигателем. Однако данный способ является не точным, поскольку и коэффициент полезного действия изменяются от нагрузки (рис. 28).

Рисунок 27 Выбор преобразователя частоты по
выходной мощности на валу

Выбор мощности двигателя: , (кВт).

Мощность ЭД должна быть больше мощности нагрузки.
Пример:

Электродвигатель мощностью 3 кВт, имеющий и , потребляет мощность

В соответствии с технических данных преобразователя частоты выбирается такой преобразователь, у которого длительная максимальная выходная мощность больше или равна 4,6 кВА при постоянной или квадратичной характеристике крутящего момента.

4. Выбор преобразователя частоты на основе стандартной серии электродвигателе й. На практике номинальная мощность большинства преобразователей частоты соответствует стандартной серии асинхронных электродвигателей. Поэтому преобразователи частоты часто выбирают исходя именно из этого соображения, что, однако, может привести к неточному определению их характеристик, особенно если электродвигатель не нагружается полностью (рис. 29).

Рисунок 28 Выбор преобразователя частоты
на основе стандартной серии электродвигателей

Предварительный выбор ПЧ/ЭД на основе
данных расчета

Расчет требуемого крутящего момента на валу ЭД:

, (Н∙м) (51)
где Р_н – мощность нагрузки в кВт; n – число оборотов ЭД, об/мин.

При этм необходимо проверить мощность на валу двигателя с с учетом момента нагрузки и условий окружающей среды, т.к. при снижении температуры, мощность на валу можно несколько увеличить.
