Соединение штифтовое
|
|
|
|
Штифтовое соединение — соединение деталей, осуществляемое посредством плотной посадки штифта в соединяемые детали.
Штифтовые соединения предназначены для точной фиксации взаимного положения деталей, а также в качестве крепежных деталей при действии небольших нагрузок.

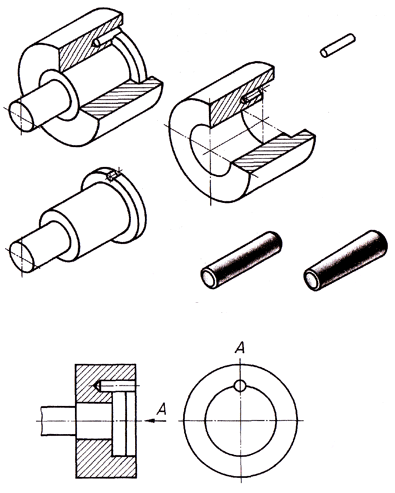

Форма штифтов, с помощью которых осуществляется соединение, бывает цилиндрической и конической. Штифт запрессовывается в отверстия, одновременно просверленные в соединяемых деталях.
Изображение штифтового соединения выполняется в следующей последовательности:
1. Строится фронтальный разрез, на котором изображаются соединяемые детали.
2. Показывается изображение штифта.
На сборочном чертеже штифтового соединения используются некоторые ранее изученные вами условности, применяемые при изображении других видов соединений.
|
|
|
|
