Характеристики ферромагнитных материалов

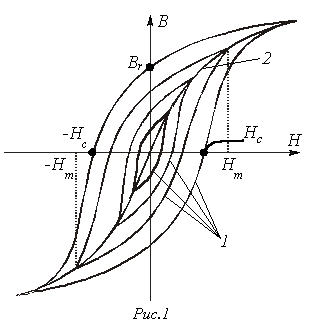

Свойства ферромагнитных материалов характеризуются зависимостью магнитной индукции от напряженности магнитного поля. При этом различают кривые намагничивания, представляющие собой однозначные зависимости , и гистерезисные петли - неоднозначные зависимости (см. рис. 1).

Основные понятия, характеризующие зависимости , приведены в табл. 3.

Таблица 3. Основные понятия, характеризующие зависимости

Понятие	Определение
Магнитный гистерезис	Явление отставания изменения магнитной индукции B от изменения напряженности магнитного поля H
Статическая петля гистерезиса	Зависимость ,получаемая путем ряда повторных достаточно медленных изменений магнитной напряженности в пределах выбранного значения(см. кривые 1 на рис. 1). Площадь статической петли гистерезиса характеризует собой потери на магнитный гистерезис за один период изменения магнитной напряженности
Начальная кривая намагничивания	Кривая намагничивания предварительно размагниченного ферромагнетика (B=0;H=0) при плавном изменении магнитной напряженности H. Представляет собой однозначную зависимостьи обычно близка к основной кривой намагничивания
Основная кривая намагничивания	Геометрическое место вершин петель магнитного гистерезиса (см. кривую 2 на рис. 1). Представляет собой однозначную зависимость
Предельная петля гистерезиса (предельный цикл)	Симметричная петля гистерезиса при максимально возможном насыщении
Коэрцитивная (задерживающая) сила	Напряженность магнитного поля Нс, необходимая для доведения магнитной индукции в предварительно намагниченном ферромагнетике до нуля. В справочной литературе обычно дается для предельной петли гистерезиса
Остаточная индукция	Значение индукции магнитного поля Вr при равной нулю напряженности магнитного поля. В справочной литературе обычно дается для предельного цикла
