Алгоритмы, использующие список приоритетов


При реализации всех обсуждавшихся алгоритмов удаления невидимых линий и поверхностей устанавливались приоритеты, то есть глубины объектов сцены или их расстояния от точки наблюдения. Алгоритмы, использующие список приоритетов, пытаются получить преимущество посредством предварительной сортировки по глубине или приоритету. Цель такой сортировки состоит в том, чтобы получить окончательный список элементов сцены, упорядоченных по приоритету глубины, основанному на расстоянии от точки наблюдения. Если такой список окончателен, то никакие два элемента не будут взаимно перекрывать друг друга. Тогда можно записать все элементы в буфер кадра поочередно, начиная с элемента, наиболее удаленного от точки наблюдения. Более близкие к наблюдателю элементы будут затирать информацию о более далеких элементах в буфере кадра. Поэтому задача об удалении невидимых поверхностей решается тривиально. Эффекты прозрачности можно включить в состав алгоритма путем не полной, а частичной корректировки содержимого буфера кадра с учетом атрибутов прозрачных элементов.

Для простых элементов сцены, например для многоугольников, этот метод иногда называют алгоритмом художника, поскольку он аналогичен тому способу, которым художник создает картину. Сначала художник рисует фон, затем предметы, лежащие на среднем расстоянии, и, наконец, передний план. Тем самым художник решает задачу об удалении невидимых поверхностей, или задачу видимости, путем построения картины в порядке обратного приоритета.

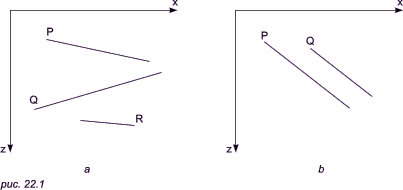

Для простой сцены, вроде той, что показана на рис. 22.1a, окончательный список приоритетов можно получить непосредственно. Например, эти многоугольники можно упорядочить по их максимальному или минимальному значению координаты z. Однако уже для сцены, показанной на рис. 22.1b, окончательный список приоритетов по глубине невозможно получить простой сортировкой по z. Если P и Q с рис. 22.1b упорядочены по минимальному значению координаты z (zmin), окажется, что P в списке приоритетов по глубине будет стоять перед Q. Если их записать в буфер кадра в таком порядке, то получится, что Q частично экранирует P. Однако фактически P частично экранирует Q. Правильный порядок в списке приоритетов будет тогда, когда P и Q поменяются местами.

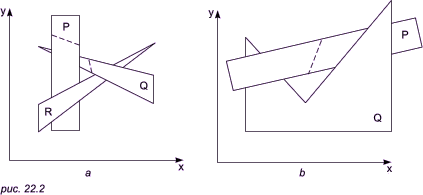

Другие трудности показаны на рис. 22.2.

Здесь многоугольники циклически перекрывают друг друга. На рис. 22.2a P находится впереди Q, который лежит впереди R, который, в свою очередь, находится впереди P. На рис. 22.2b P экранирует Q, a Q экранирует P. Аналогичное циклическое экранирование возникает при протыкании многоугольников. В обоих примерах окончательный список приоритетов невозможно установить сразу. Выход из положения заключается в циклическом разрезании многоугольников по линиям, образованным пересечениями их плоскостей до тех пор, пока не будет получен окончательный список приоритетов. Такие линии показаны пунктиром на рис. 22.2.

Ньюэл М., Ньюэл Р. и Санча предложили специальный метод сортировки для разрешения конфликтов, возникающих при создании списка приоритетов по глубине. Этот метод включен в состав алгоритма Ньюэла-Ньюэла-Санча, который излагается ниже. В алгоритме динамически вычисляется новый список приоритетов перед обработкой каждого кадра сцены. Не накладывается никаких ограничений на сложность сцены и на тип многоугольников, используемых для описания элементов сцены. Первоначальный алгоритм Ньюэла-Ньюэла-Санча был предназначен для обработки трехмерных тел. Это расширение не ограничено рамками многогранников. Оно может, кроме того, обрабатывать тела смешанных типов в рамках одной сцены.
